立柱式光伏太阳能电池板支撑结构

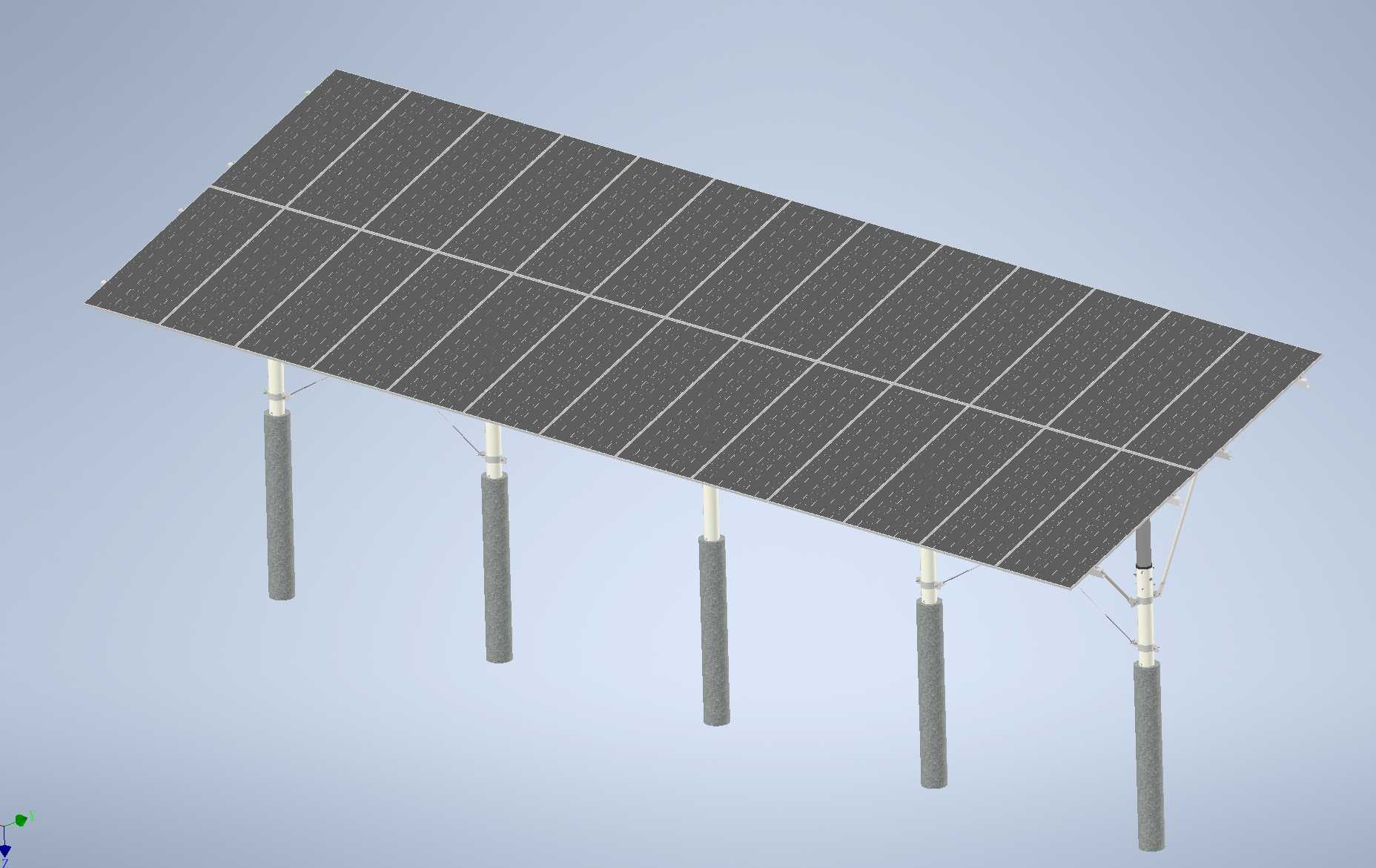

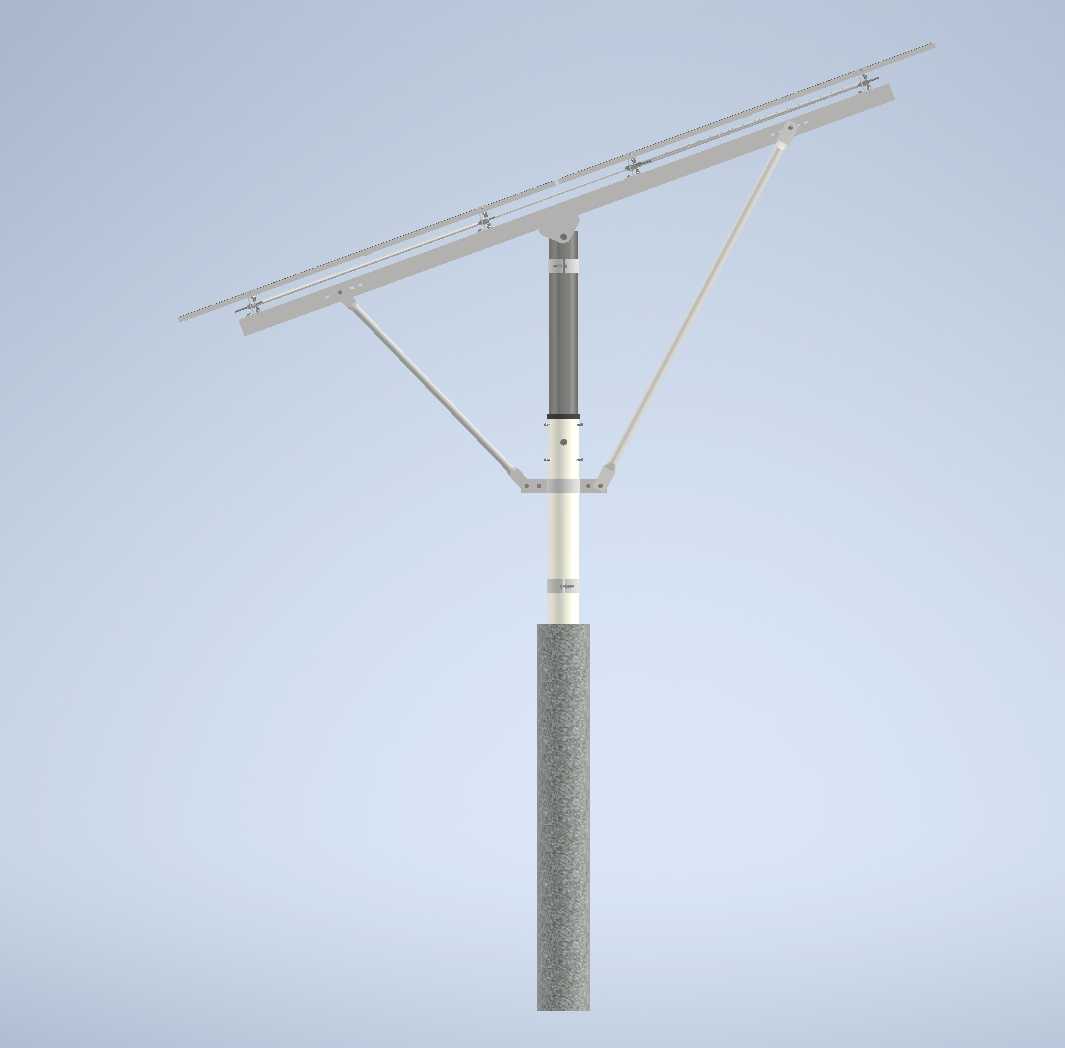

　　这套立柱式光伏太阳能电池板支撑结构，主要面向分布式地面光伏电站、山地光伏项目、工商业厂区屋顶分布式光伏以及农光互补类光伏场景设计，核心作用是为晶硅类太阳能电池组件提供稳定的安装承载基础，保障电池板在户外复杂工况下长期保持可靠的工作倾角与结构稳定性。从结构设计逻辑来看，整体采用五根预制混凝土桩基作为底部承载基础，桩基深入地面以下的深度根据不同场地的土壤承载力、风荷载、雪荷载参数做适配调整，单根桩基的顶部通过金属转接法兰与上方的金属支撑立柱连接，立柱采用变径设计，下段直径更大以提升抗弯折性能，上段通过铰接结构与电池板的主承载梁连接，方便安装阶段调整电池板的倾角，适配不同纬度地区的最佳太阳高度角，最大化组件的受光效率。

　　电池板承载框架采用主次梁分层设计，主梁沿电池板短边方向布置，承担整体的抗弯载荷，次梁沿长边方向排布，每间隔对应组件安装孔位的位置预留螺栓固定孔位，可直接适配常规尺寸的晶硅光伏组件安装，无需额外现场打孔，降低现场施工的装配难度。整套结构的外形尺寸方面，单组支架承载的电池板总宽度适配多块标准组件横向拼接的尺寸，整体安装完成后，电池板最低点距离地面的预留高度满足下方植被生长、小型农机通行的需求，适配农光互补项目的空间要求；支架的横向跨度经过载荷校核，可抵御沿海地区12级阵风、北方地区常规积雪厚度带来的额外载荷，结构连接节点全部采用防松螺栓搭配防退垫片，避免长期户外风振导致的连接松动。

　　在实际工程应用中，这类立柱式支撑结构相比传统的固定倾角支架，具备更好的地形适配能力，在坡度不超过15度的山地、丘陵场地无需大规模平整土地，可根据单根桩基的高度调整适配地形起伏，减少土方施工量，降低项目的整体建设成本。设计阶段针对结构的受力做了完整的仿真校核，重点验证了极端风况下立柱的抗弯强度、主梁的扰度值、连接节点的抗剪强度，所有金属结构件表面都做了热浸镀锌防腐处理，可满足户外25年以上的使用寿命要求，匹配光伏组件的全生命周期使用需求。

　　安装边界方面，单组支架的桩基定位需要保证横向、纵向的间距误差控制在±5mm以内，立柱安装的垂直度偏差不超过1/1000，避免后续电池板安装出现拼接缝隙不均、应力集中导致的组件隐裂问题；电池板铺设阶段按照从下到上的顺序逐块固定，每块组件的压块螺栓扭矩控制在规定范围内，既要保证固定牢靠，也要避免扭矩过大压裂组件边框。这套结构的设计充分考虑了现场施工的便捷性，所有零部件都在工厂预制完成，现场仅需通过螺栓拼接即可完成组装，无需现场焊接作业，大幅缩短现场施工周期，同时也减少了现场焊接带来的防腐层破坏、结构强度不稳定等问题。针对不同的项目需求，这套支撑结构还可以拓展加装倾角调节机构，根据季节变化手动调整电池板的倾角，进一步提升光伏发电效率；也可以在立柱上加装线缆走线槽，将组件的连接线缆规整收纳，避免线缆长期暴露在户外出现老化破损问题，提升整套光伏系统的运行可靠性。
