三菱扶桑高普拉克卡车驾驶室结构设计

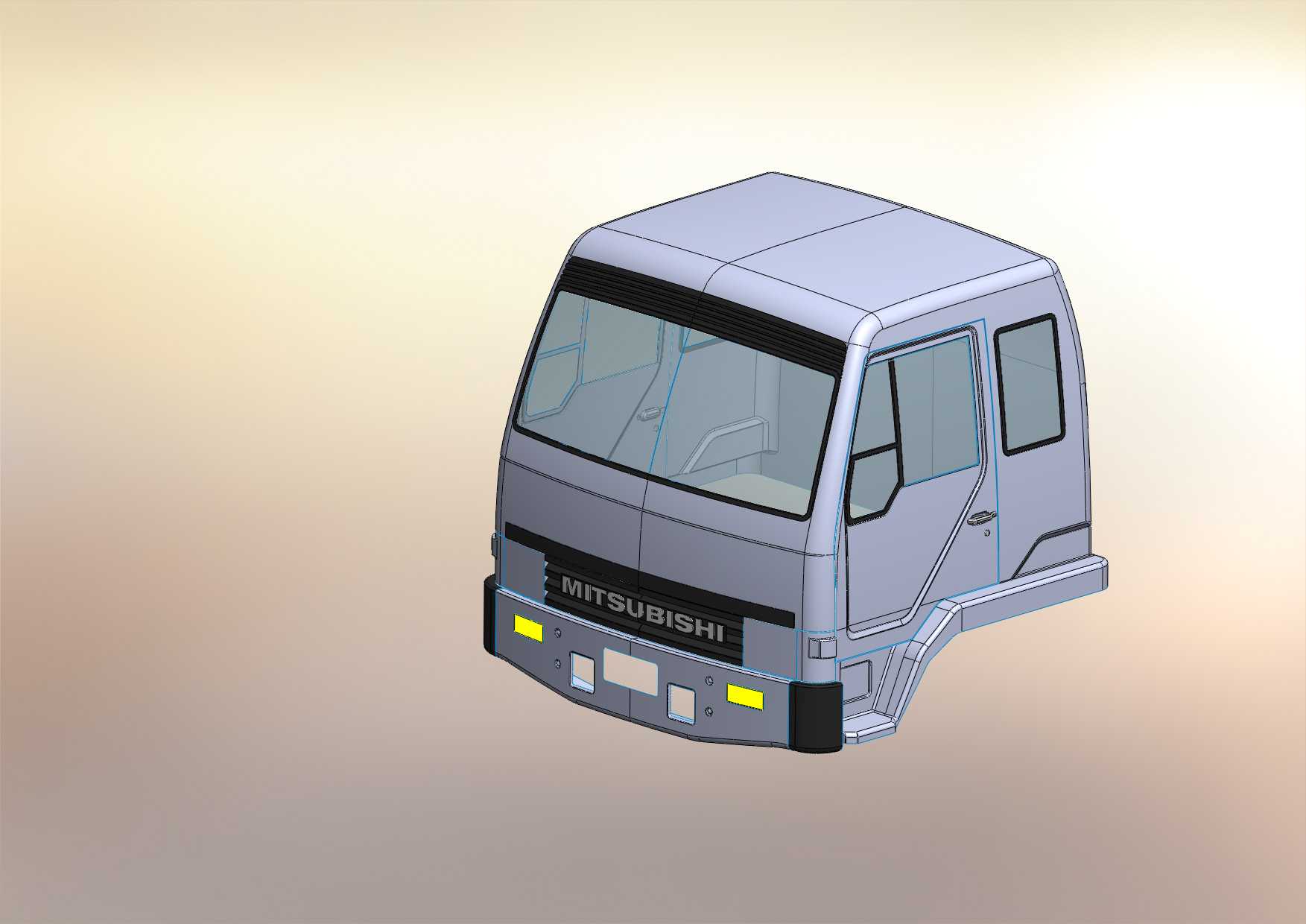

　　该模型还原的是三菱扶桑高普拉克系列轻卡的驾驶室本体结构，这类驾驶室主要适配城市短途配送、城郊物流转运类轻卡底盘，日常承担商超补货、零散建材运输、生鲜冷链城配等高频次短距离运输场景的驾乘承载功能，是轻卡整车结构里直接关联驾驶员操作体验、行车安全与整车风阻表现的核心部件。

　　从结构设计逻辑来看，这款驾驶室采用平头短舱布局，最大化压缩车头纵向占用空间，在整车总长受限的法规要求下，能给后部货厢留出更长的装载尺寸，这也是城配轻卡普遍采用平头设计的核心考量。建模过程中严格还原了实车的安装边界：驾驶室后部与底盘车架的连接支座位置、前围与保险杠、前大灯的安装卡扣点位、侧围与车门铰链的安装面、地板下部与发动机舱的避让间隙都做了精准匹配，不需要额外做结构修正就能直接适配对应吨位的轻卡底盘做整车装配模拟。

　　功能特性层面，模型完整还原了驾驶室的人机工程布局：前挡风玻璃采用大倾角倾斜设计，既降低高速行驶时的正面风阻系数，也能给驾驶员提供更开阔的前方视野，减少城区行驶时的A柱盲区；侧窗采用分段式可升降结构，主驾侧窗尺寸足够覆盖驾驶员观察外后视镜与侧方路况的视野范围，副驾侧额外设置了固定观察窗，方便副驾人员观察车辆右下方的盲区路况，适配城配场景频繁靠边装卸、穿街过巷的视野需求。车门结构做了分层设计，外板预留了门把手、后视镜安装支座的安装位，内板预留了玻璃升降器、车门锁体的安装空间，内饰安装面的凸起与筋位都按照实车数据还原，可直接用于内饰件的匹配设计。

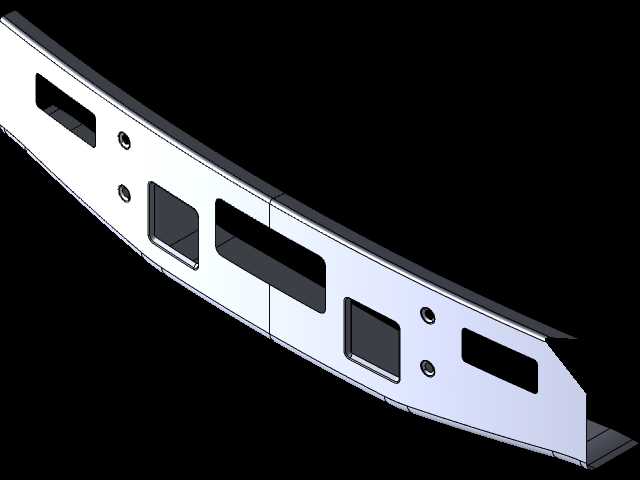

　　前脸部分的中网格栅采用横向分层布局，预留了散热气流的通过通道，能够给后置的发动机水箱、冷凝器提供足够的进风面积，格栅上的品牌标识安装位、保险杠上的雾灯安装孔、牌照安装区域的尺寸都严格遵循实车设计规范，保险杠采用分体式下部结构，轻微磕碰时可单独更换损坏段，降低后期运维成本。驾驶室顶部做了圆弧过渡处理，避免直角结构带来的风噪与风阻问题，同时预留了顶置储物格、示廓灯的安装位置，满足法规要求与日常使用的储物需求。

　　从建模细节来看，整个驾驶室的外板曲面做了连续G2过渡，没有突兀的折线与曲面断层，既符合实车的冲压工艺要求，也能直接用于后续的渲染、CAE风阻模拟分析；侧围的焊接边、车门的密封胶条安装槽、前围的线束过孔都做了细节还原，不是单纯的外观曲面模型，可用于总装阶段的干涉检查、零部件安装点位验证。地板结构做了加强筋布局设计，对应底盘车架的安装点位置做了局部加厚处理，能够承受行驶过程中来自底盘的振动与冲击，保证驾驶室的结构强度，同时在驾驶员脚部区域做了平整化处理，预留了刹车、油门踏板的安装空间，保证驾乘人员的脚部活动空间充足。

　　这类驾驶室模型在实际工程应用中，既可以用于新车型开发阶段的总布置验证，也可以用于改装场景的结构适配，比如给底盘加装冷藏机组、液压尾板时，验证改装部件与驾驶室后部的间隙是否合理，也可用于职业院校的商用车结构教学演示，帮助学员理解平头轻卡驾驶室的结构布局与安装逻辑。模型的曲面质量满足后续开模验证的要求，所有安装面的拔模角度都按照冲压工艺要求做了预留，不需要大幅调整就能直接导出用于工艺分析。
