露营车改装用卡车底盘中间承载框架

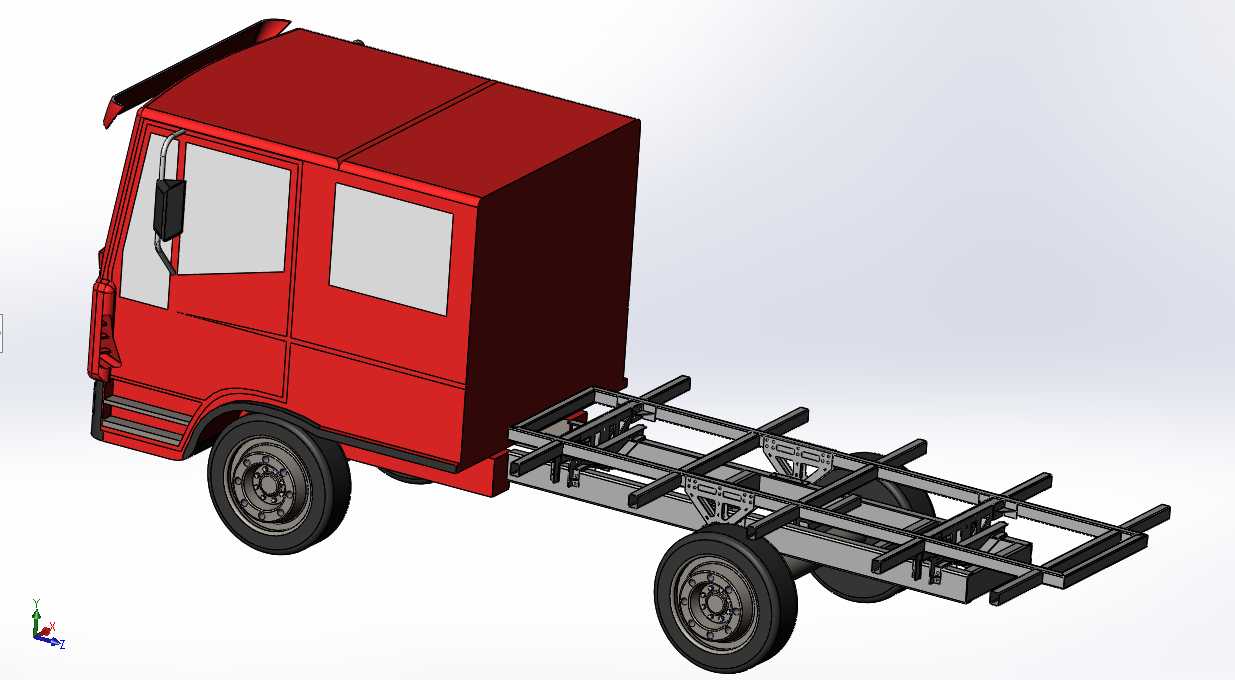

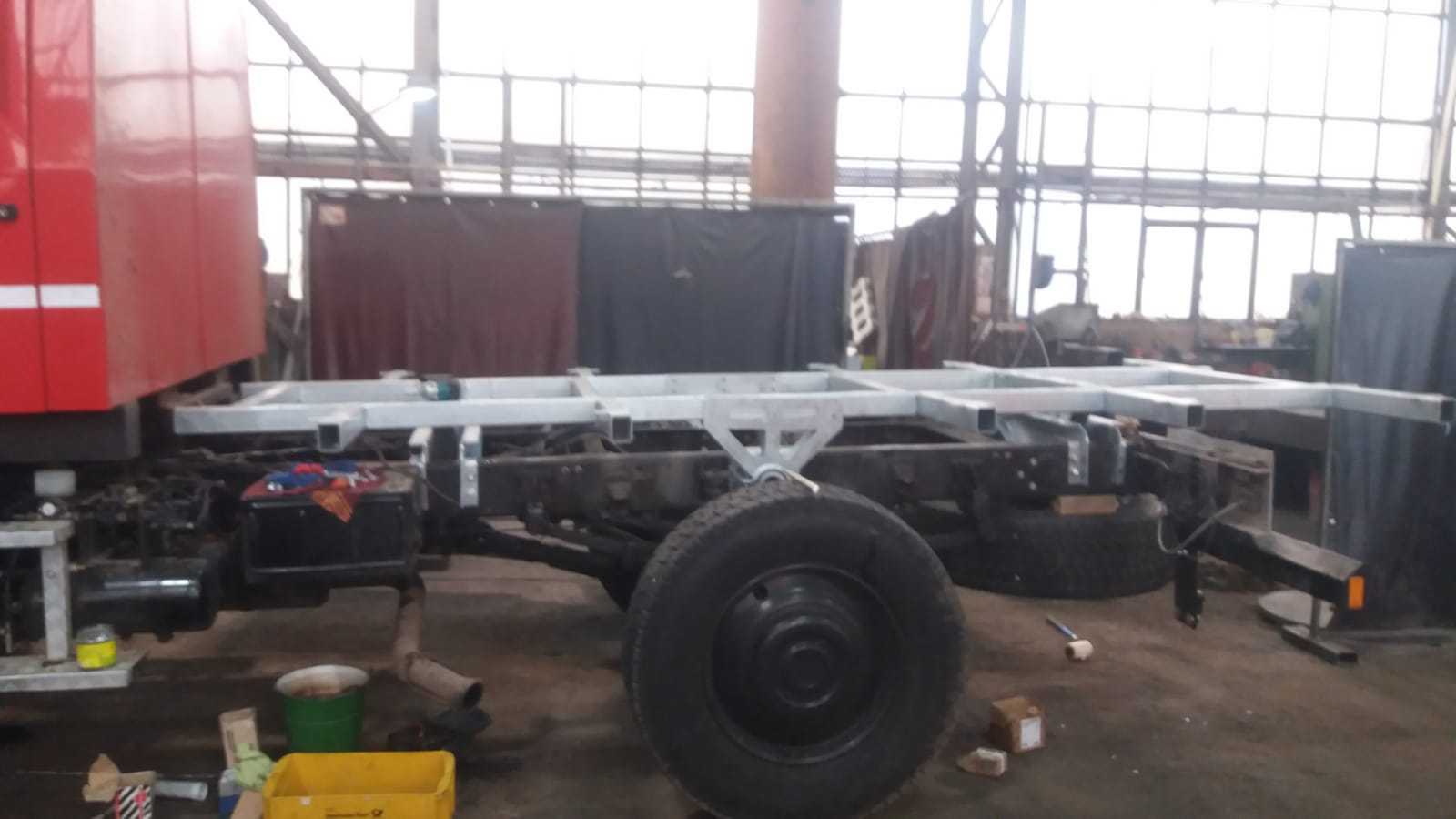

　　在自行式露营车的改装作业流程里，底盘中间框架是衔接驾驶室与后装生活舱的核心承载结构，不同于原厂载货卡车的直通大梁设计，这类中间框架需要兼顾驾驶室安装定位、后舱载荷传递、附属部件挂载多重功能，很多改装场景下会基于轻卡二类底盘做针对性的结构优化，避免直接沿用原厂货箱安装位带来的载荷分布不均问题。从结构设计逻辑来看，这套框架采用纵梁贯通加横梁分层布置的形式，左右两根主纵梁直接对接底盘原厂大梁的上翼面，连接位预留了标准的螺栓过孔，不需要对原厂底盘主梁做打孔焊接改动，能最大程度保留底盘原厂的结构强度，避免违规改装带来的车架应力集中问题。

　　横梁部分根据不同位置的承载需求做了差异化的截面设计，靠近驾驶室的后围位置采用槽型截面横梁，主要承担驾驶室后悬置的支撑载荷，同时为驾驶室后移改装预留足够的安全缓冲空间，这部分的安装边界严格匹配轻卡驾驶室的后悬安装点，横向安装尺寸控制在1120mm，和主流轻卡底盘的大梁外侧间距保持一致，不需要额外做转接支架就能完成定位。往车尾方向延伸的中段横梁采用矩形管焊接结构，每道横梁的间距控制在600mm，刚好匹配露营车生活舱内部的地板龙骨安装间距，后续铺装生活舱地板时可以直接把龙骨固定在横梁上翼面，不需要额外加装副梁来抬升地板高度，能有效降低整车的重心高度，提升行驶过程中的侧向稳定性。

　　框架的尾部做了燕尾式的收窄设计，最末端的横梁宽度收至980mm，预留了后保险杠、驻车支腿、后备胎架的安装位，两侧纵梁的下翼面预留了统一规格的螺纹孔，方便后续固定清水箱、灰水箱、电瓶舱、外置厨房抽拉机构这些露营专用附属部件，所有挂载点的位置都经过载荷校核，单侧挂载重量不超过120kg，避免单侧载荷过大导致的车架扭转问题。从实际应用场景来看，这类中间框架主要适配总质量4.5吨以下的蓝牌轻卡二类底盘，框架自身重量控制在185kg，不会过多占用整车的改装重量配额，整套框架的上平面距离地面高度控制在860mm，匹配215/75R16规格的轮胎时，生活舱的内部净高度可以做到1950mm，满足成年人在舱内直立活动的空间需求。设计过程中特意规避了原厂底盘的燃油管路、刹车管路、线束的走线路径，框架的下翼面距离底盘管路的最小间隙保留了35mm，避免车辆行驶过程中框架振动挤压管路造成的安全隐患，横梁之间预留的空位可以方便后期走管布线，不需要在横梁上额外开大孔破坏结构强度。在结构强度校核层面，主纵梁采用4mm厚的高强度钢板辊压成型，截面高度140mm，在承受后舱3吨总载荷的工况下，纵梁的最大挠度控制在2mm以内，完全满足公路行驶的强度要求，横梁和纵梁的连接位置采用满焊加三角加强筋的结构，避免长期颠簸路面行驶出现焊缝开裂的问题。

　　和传统的自制方管焊接框架不同，这套框架的所有安装孔位都采用数控冲孔加工，孔位精度控制在±0.5mm以内，现场改装时不需要反复配打孔位，能大幅缩短改装的施工周期，同时所有焊接位置都做了抛丸除锈加电泳防锈处理，能适应户外高湿度、高盐雾的使用环境，避免长期使用出现结构锈蚀的问题。框架靠近驾驶室的位置特意设计了横向的止推杆安装座，可以选装驾驶室后稳定杆，减少驾驶室和后舱之间的相对扭转振动，提升长途行驶的乘坐舒适性，纵梁侧面预留的踏板安装位可以方便后期加装侧爬梯、侧边帐支架这些露营常用的外饰部件，不需要后期在纵梁上焊接支架破坏防锈层。
