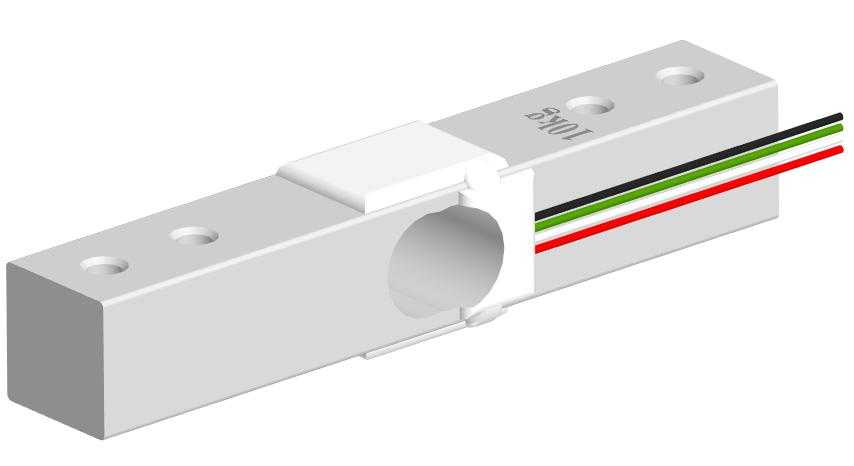

10kg量程电阻应变式称重检测传感元件

　　这款10kg量程的称重传感元件，是小量程静态称重场景里应用极广的力值检测部件，常见于桌面式定量分装设备、小型台秤、实验室精密称量装置、零售端自助称重结算终端，还有部分需要实时监测小载荷变化的自动化装配工位，比如小零件压装过程的压力反馈、小型料仓的料位重量监测等场景。从结构设计逻辑来看，这类小量程称重传感器普遍采用平行梁弹性体结构，弹性体选用高强度铝合金材质，经过调质处理消除内应力，保证受力后应变输出的线性度与长期使用的稳定性，弹性体的应变区粘贴有高精度电阻应变片，组成惠斯通电桥，当承载端受到垂直方向的载荷时，弹性体产生微形变，应变片的电阻值随之发生线性变化，通过后续的信号调理电路输出与载荷成正比的毫伏级电压信号，供后端采集系统换算得到实际重量值。

　　在安装边界设计上，这类传感器采用一端固定、一端承载的悬臂安装方式，固定端设置有两个定位安装孔，孔位公差控制在±0.02mm范围内，保证安装后传感器的受力方向与载荷方向完全垂直，避免侧向分力带来的测量误差；承载端设置有标准的螺纹安装孔，用于连接承载托盘或者压头，安装时需要保证承载面的平面度不低于0.05mm，防止安装面不平导致弹性体受附加弯矩，影响测量精度。传感器的整体外形尺寸紧凑，长度方向控制在80mm以内，宽度不超过20mm，高度方向预留足够的形变空间，额定载荷下的形变量不超过0.1mm，既保证了足够的测量灵敏度，又不会因为形变量过大影响承载结构的刚性。

　　在功能特性上，这款传感器的综合精度可以达到C3等级，也就是满量程的千分之三，能够满足绝大多数商用和工业级小量程称重场景的精度要求，温度补偿范围覆盖-10℃到40℃，在常规工业车间环境下使用时，温度漂移带来的误差可以控制在允许范围内，不需要额外增加温度补偿电路。设计过程中，弹性体的壁厚经过反复仿真校核，既要保证10kg满量程载荷下应变区的应变值处在应变片的最佳工作区间（一般1000微应变左右），又要保证150%过载情况下弹性体不会发生塑性形变，同时还要兼顾抗偏载能力，当载荷作用点偏离承载端中心位置5mm范围内时，测量误差不会超过满量程的千分之五。

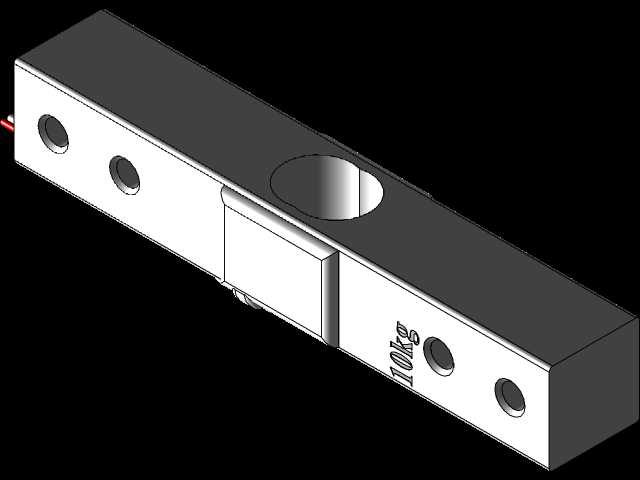

　　在实际选型使用时，需要注意传感器的额定载荷要比实际使用的最大载荷留出20%左右的余量，避免长期满负荷工作导致弹性体疲劳，缩短使用寿命；布线时要将传感器的信号线与动力线分开布设，避免电磁干扰影响信号稳定性，对于有防爆要求的场景，还需要配套选用本安型的信号变送器。这类平行梁结构的小量程称重传感器，相比其他结构的力传感器，结构简单、安装维护方便、综合成本低，是小量程静态称重场景的首选检测元件，建模过程中需要重点还原弹性体的应变区结构、安装孔位的尺寸公差、承载端的连接结构，保证模型导入装配体后能够直接匹配安装位置，不需要额外调整尺寸。
