可搭配智能手机使用的超声波测距传感装置

　　这款超声波测距传感装置的设计初衷，是填补日常便携测距场景下专业设备成本高、消费级工具精度不足的空白，可直接搭配智能手机完成数据交互与结果展示，无需额外配备专用显示终端，大幅降低了非工业场景下的距离测量门槛。从实际应用场景来看，它既可以嵌入学生创客的开源硬件项目，完成小型移动机器人的避障功能搭建，也能用于家庭场景下的室内空间尺寸快速丈量、家具摆放位置预规划，还可作为小型自动化装置的测距模块，完成物料到位检测、近距离障碍物识别这类对测距范围要求在数米内的检测任务。

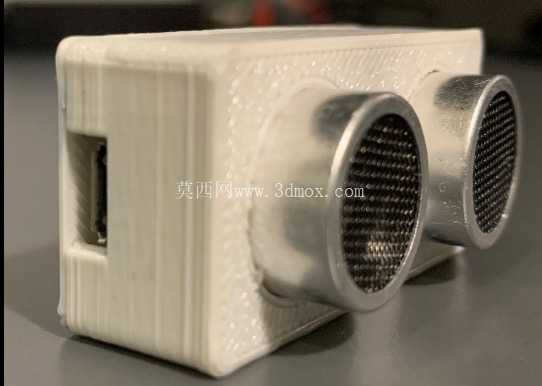

　　装置的功能逻辑围绕超声波收发测距的核心原理搭建，两个平行布置的金属网罩探头分别承担超声波发射与回波接收功能，发射端按照固定频率发出40kHz的超声波脉冲，遇到障碍物后反射的回波被接收端捕获，通过计算声波在空气中的传播时间差换算得到与障碍物之间的实际距离，整套检测逻辑的响应延迟控制在毫秒级，能够满足动态移动场景下的实时测距需求。装置侧面预留的标准数据接口，既可以直接连接智能手机完成供电与数据传输，也能对接arduino这类开源控制板，适配不同用户的二次开发需求，用户可以根据自身使用场景编写对应的测距逻辑，比如设置距离阈值触发报警、连续测距生成距离变化曲线等。

　　从结构设计思路来看，外壳采用一体化的方正造型，没有多余的突出结构，既能够通过3D打印快速制作外壳样件完成功能验证，也方便后期嵌入到其他设备的壳体内部作为内置测距模块使用。两个探头的安装位置做了同轴度定位设计，保证发射端与接收端的中心距固定，避免因装配偏差导致的测距误差，探头与外壳的配合处做了台阶限位结构，装配时不需要额外打胶即可完成探头的固定，同时预留了0.1mm的装配公差，适配不同厂家生产的同规格超声波探头的尺寸偏差。外壳内部的腔体做了分层设计，上层预留探头的安装空间，下层预留控制电路板与接线的容纳空间，腔体边角处做了圆角过渡，避免3D打印过程中出现应力集中导致的壳体开裂问题，同时也方便打印完成后去除支撑材料。

　　安装边界方面，装置整体外形为规整的长方体，两个探头的端面突出外壳前端面2mm，安装时需要保证探头前方没有遮挡物，预留出不小于15度的圆锥状探测空间，避免周边结构对超声波的传播造成遮挡产生误检测。装置的侧面接口位于壳体左侧端面，接线时需要预留出不小于10mm的接线插拔空间，方便数据线的插拔操作。壳体背面做了平整的安装面，可以通过双面胶直接粘贴固定在安装基体上，也可以通过壳体四个角预留的M2螺丝孔完成螺丝固定，两种安装方式都能够保证装置在移动过程中不会出现移位，保证测距基准的稳定性。装置的整体重量控制在数十克级别，即使安装在小型无人机、移动小车这类负载能力有限的设备上，也不会对设备的重心造成明显影响，适配各类轻量化的应用场景。

　　在实际使用过程中，该装置对不同材质的障碍物都有较好的检测适应性，无论是硬质的墙面、木质家具，还是软质的织物、人体，都能够稳定反射超声波完成距离检测，针对表面倾斜的障碍物，只要倾斜角度不超过30度，回波强度都能够满足检测阈值要求，不会出现漏检的问题。装置的电路部分做了低功耗优化，通过智能手机接口供电时的工作电流不足百毫安，不会对手机的续航造成明显负担，长时间连续工作时壳体也不会出现明显的温升，适合长时间连续运行的使用场景。
