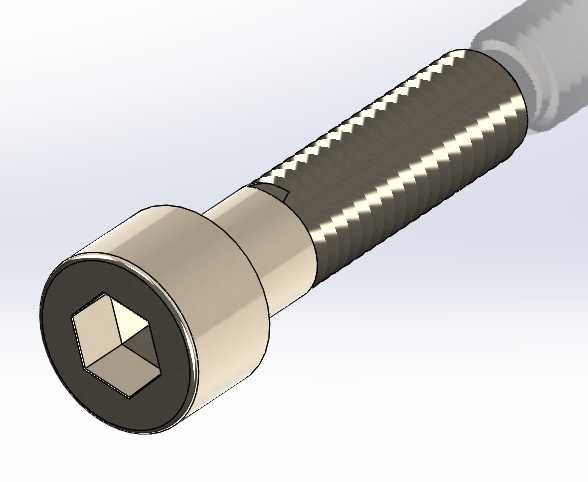

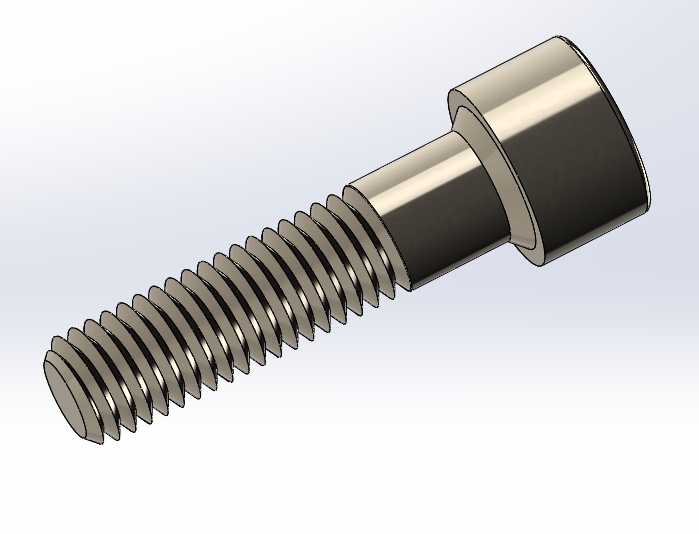

内六角圆柱头紧固螺钉三维结构

　　在各类机电设备、电源装置的结构装配环节，螺纹紧固件是保障部件连接可靠性的核心基础元件，这款内六角圆柱头螺钉的三维结构，完全围绕实际装配场景的使用需求完成建模还原。从实际应用场景来看，这类螺钉常被用于电源变压器内部铁芯叠片固定、外壳与安装基座的连接、接线端子排的紧固等场景，这类场景对紧固件的头部高度、螺纹啮合长度、拧紧力矩传递效率都有明确要求，建模过程中完全贴合实际装配的边界约束。

　　设计思路上，首先确定螺钉的头部结构为圆柱头内六角形式，这种结构的优势在于拧紧时所需的操作空间远小于外六角螺栓，内六角驱动孔可以配合标准内六角扳手传递更大的拧紧力矩，同时圆柱头的外周面可以在安装沉孔中实现径向定位，避免螺钉拧紧过程中出现偏斜，这对于变压器内部狭小空间的装配作业尤为重要——变压器内部绕组与壳体之间的间隙通常较小，无法容纳外六角扳手的摆动空间，内六角结构可以从轴向垂直施力完成拧紧，不会干涉周边的绕组引线与绝缘结构。

　　外形尺寸与安装边界方面，建模时严格遵循普通螺纹的啮合特性，螺纹段的牙型角为60度标准公制螺纹牙型，牙顶与牙底的过渡圆角做了符合实际加工工艺的处理，避免应力集中导致的螺纹断裂；螺杆部分与头部的衔接处设置了标准的退刀槽结构，这个细节往往是很多新手建模容易忽略的点——实际车削加工螺纹时，退刀槽可以保证螺纹末端的有效啮合长度，同时避免头部与螺杆衔接处的应力集中，在变压器长期运行产生振动的工况下，这个退刀槽结构能大幅降低螺钉断裂的风险。头部的内六角孔深度按照标准拧紧力矩的传递要求设置，既保证扳手插入深度足够不会打滑，又不会因为孔过深导致头部强度不足，头部的顶面与外周面的垂直度、内六角孔与螺杆轴线的同轴度，都按照实际紧固件的形位公差要求做了建模约束，还原真实零件的装配精度。

　　产品功能特性上，这款螺钉的螺纹段长度适配变压器常用的薄板叠装结构，螺纹啮合时可以保证至少3到5个牙的有效啮合长度，满足电气设备连接的防松要求；圆柱头的下表面作为承压面，建模时保证了足够的平面度，拧紧时承压面可以均匀压接在被连接件的表面，不会因为承压面倾斜导致局部压应力过大损坏变压器的绝缘壳体或者硅钢片表面。在实际选型使用时，这类螺钉的安装沉孔深度需要匹配头部高度，保证螺钉拧紧后头部不高出安装平面，避免后续装配其他部件时出现干涉，建模时也预留了头部与沉孔之间的合理配合间隙，符合实际装配的公差要求。

　　从结构设计的细节来看，螺杆末端做了符合标准的倒角处理，这个倒角不仅方便装配时螺钉顺利拧入螺纹孔，还能去除螺纹末端的毛刺，避免安装过程中毛刺脱落掉落到变压器绕组内部造成绝缘隐患；螺纹的大径、中径、小径尺寸都按照公制螺纹的标准参数建模，还原真实螺纹的配合间隙，保证虚拟装配时可以模拟真实的螺纹旋合过程，不会出现干涉或者配合过松的情况。对于结构设计从业者来说，这个模型可以直接用于电源变压器、小型机电设备的整机装配仿真，验证紧固件的安装空间是否足够、拧紧路径是否存在干涉，也可以用于紧固件选型时的结构匹配校验，避免实际生产中出现螺钉长度不合适、头部与周边部件干涉的问题。
