台式立式钻孔机工业设备三维建模作品

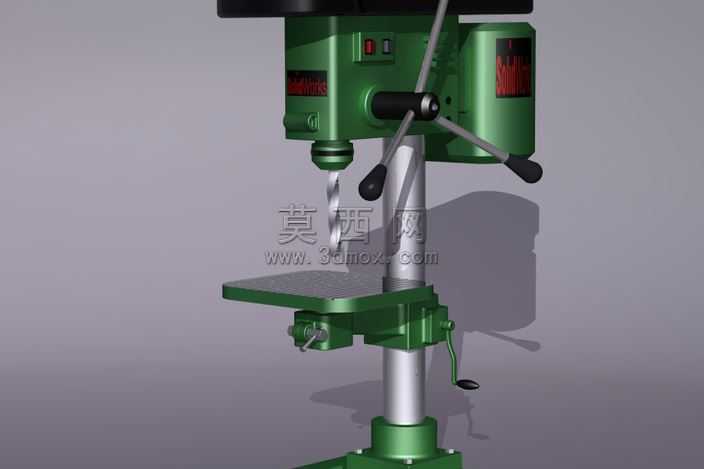

本作品为台式立式钻孔机的三维建模成果，建模过程严格遵循真实台钻的结构比例与功能逻辑开展，首先通过对民用及小型加工场景常用台钻的实物测绘参考，确定整体尺寸基准，从核心的立柱支撑结构开始搭建，先完成垂直圆柱形立柱的建模，保证立柱的直线度与安装基准面的平整度，为上部机头、下部工作台的装配提供精准的定位基础。机头部分作为钻孔机的核心功能单元，逐一还原了内部传动结构的外部壳体特征，包括电机外壳的散热筋造型、开关按钮的嵌入式安装结构、主轴进给手柄的三手柄操作布局，每个手柄的握持弧度、端部防滑球头造型都做了精细化处理，还原真实操作的人机工程设计。主轴部分还原了钻夹头的阶梯结构、钻头的装夹形态，准确呈现钻头的螺旋排屑槽特征，保证核心加工部件的形态还原度。工作台部分采用带燕尾槽导轨的可调式结构设计，还原了工作台升降摇柄的操作结构、工作台面的T型槽装夹特征，以及工作台可绕立柱旋转调整角度的连接结构细节，同时还原了工作台下方的锁紧机构，清晰呈现设备的可调功能逻辑。底座部分做了加重式结构建模，保证整体设备的重心稳定性，还原底座上的安装固定孔位特征。材质渲染阶段，机身主体采用工业锤纹绿漆材质，调整材质的粗糙度与金属反光度，还原真实机床漆面的哑光质感；立柱、工作台导轨等运动部件采用抛光金属材质，表现金属加工面的光亮质感；操作手柄采用黑色防滑橡胶材质，调整材质的漫反射参数还原橡胶的哑光防滑特性；操作按钮分别做了红色停止、绿色启动的分色材质处理，清晰区分功能按键；钻头部分采用高速钢亮面金属材质，表现刀具的锋利质感。灯光渲染采用三点布光方案，主光源从侧上方打亮设备主体，辅助光源补充暗部细节避免结构死黑，背景采用渐变灰色调突出设备主体，同时添加柔和的地面阴影增强模型的真实立体感，最终呈现的模型完整还原了台式钻孔机的外观特征与结构逻辑，可用于机械教学演示、加工场景布局搭建、设备结构科普等相关场景使用。
