车床尾座三维结构设计模型

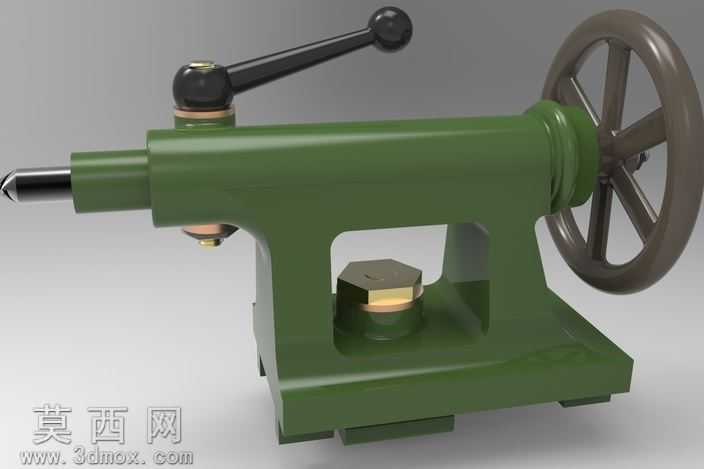

本模型为车床配套的尾座三维结构设计，采用主流三维机械设计软件完成全参数化建模，所有零件均按照实际车床尾座的加工装配尺寸进行1:1还原，整体结构完整无缺失，可直接用于装配干涉检查、运动仿真演示以及工程图纸导出。建模过程中对尾座的各个组成部分进行了精细化拆分，分别构建了底座、尾座体、套筒、顶尖、锁紧手柄、手轮、锁紧螺栓等独立零件，每个零件的特征树逻辑清晰，关键尺寸均添加了参数约束，方便后续根据不同车床的规格参数进行调整修改。材质渲染阶段，针对不同零件的实际材质属性分别赋予了对应的材质效果：尾座主体铸件部分赋予军绿色哑光金属漆材质，还原普通机床铸件的漆面质感；手轮部分赋予深灰色工程塑料材质，模拟铸铁手轮的磨砂质感；锁紧手柄的操作球头赋予亮黑色抛光塑料材质，手柄杆部做金属发黑处理效果；顶尖部分赋予高光亮面高速钢材质，还原硬质合金顶尖的金属光泽；锁紧螺栓、螺母等标准件赋予镀锌钝化的金属质感，不同材质的区分让整体模型的视觉层次清晰，结构辨识度高。结构设计上，完整还原了车床尾座的核心功能结构：底座部分设置有与车床床身配合的安装导向结构，可沿床身导轨滑动调整位置；中部的锁紧机构可实现尾座在床身上的位置固定；手轮通过内部丝杠结构带动套筒实现轴向进给，推动顶尖完成工件的顶紧定位；侧面的锁紧手柄可实现套筒的位置锁定，防止加工过程中套筒移位；顶尖采用标准莫氏锥度与套筒配合，可根据加工需求更换不同类型的顶尖。整体设计严格遵循普通卧式车床尾座的实际设计规范，各运动部件的配合间隙、行程范围均符合行业通用标准，模型装配关系正确，可实现手轮转动带动套筒伸缩、手柄锁紧套筒等运动仿真动作，能够直观展示车床尾座的工作原理与结构组成，可作为机床设计教学、机械结构认知、车床改造设计的参考三维模型使用。
