卧式40立方储水罐体带爬梯护栏结构

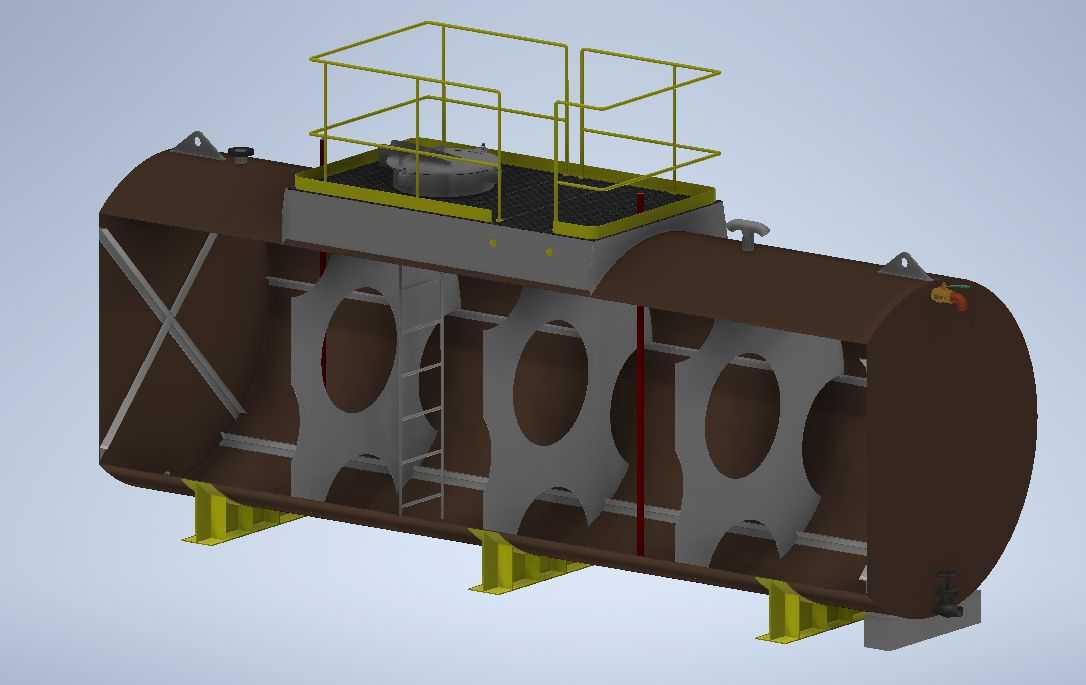

　　这款卧式储液罐体的设计，首先要匹配现场的安装边界条件，罐体采用两端椭圆封头的圆柱形筒体结构，公称容积40KL，筒体的长径比控制在3.2左右，既保证足够的储液容量，也避免筒体过长导致运输、吊装过程中出现挠度变形超标的问题。筒体底部设置三个鞍式支座，支座采用带加强筋的焊接钢结构，支座底板预留地脚螺栓安装孔，安装时需要保证三个支座的支撑面平面度误差不超过2mm，避免罐体安装后产生附加应力，长期使用出现焊缝开裂的隐患。

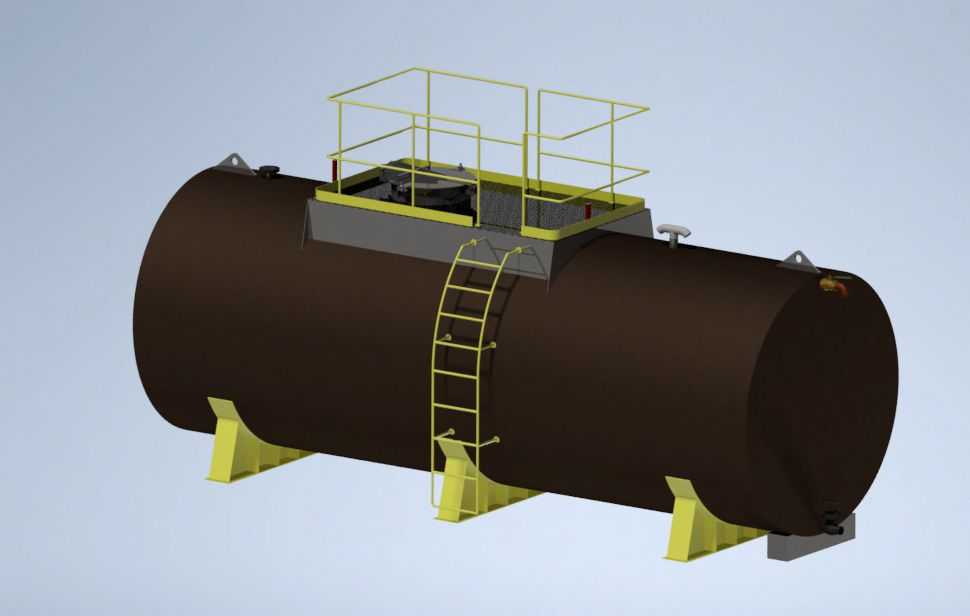

　　从应用场景来看，这类罐体可用于民用供水系统的中转储水、工业生产环节的工艺液体暂存，也可适配太阳能供热系统的储热介质存储，图中标注的太阳能燃料罐应用方向，就是针对光热系统中导热介质或者储热水的存储需求设计的。罐体顶部设置操作平台，平台周边安装1.2m高的安全护栏，护栏采用方管焊接成型，横杆间距符合工业操作平台的安全规范，防止巡检人员坠落；平台侧面设置直爬梯，爬梯每300mm设置一档踏棍，爬梯与罐体之间通过连接支架固定，爬梯底部距离地面预留200mm的间隙，避免地面杂物堆积影响爬梯使用，同时爬梯两侧设置护笼，当爬梯高度超过3m时护笼可有效保障攀爬人员的安全。

　　设计过程中，筒体的壁厚需要根据存储介质的密度、工作压力来计算，常压存储工况下，筒体壁厚取6mm即可满足强度要求，封头采用标准椭圆封头，壁厚与筒体保持一致，焊缝处设置坡口，保证全焊透结构，焊接完成后需要对焊缝进行煤油渗漏试验，确保罐体无渗漏隐患。罐体顶部设置人孔，人孔直径600mm，方便检修人员进入罐体内部进行清理、检修作业，人孔盖采用快开式结构，配备密封垫片，保证关闭后的密封性；同时顶部还设置了呼吸口、介质注入口，罐体底部设置排污口和介质输出口，各个接口的法兰尺寸均匹配通用管道标准，方便现场管路连接。

　　在安装边界方面，罐体整体安装完成后，总高度包含顶部护栏在内控制在3.8m以内，筒体直径2.4m，总长度含封头约7.8m，吊装时需要采用两点吊装的方式，吊点设置在筒体上部的吊耳位置，吊耳焊接在筒体加强板上，避免吊装时筒体局部变形。鞍式支座的间距设置为3m，两端支座距离封头切线的距离为0.8m，这个间距比例可以让筒体的支撑弯矩分布最均匀，降低支座处的局部应力。另外，操作平台的铺板采用花纹钢板，增加摩擦力，防止巡检人员滑倒，平台上预留仪表安装接口，可以根据使用需求加装液位计、温度传感器等监测元件，实时掌握罐内介质的状态。

　　从结构细节来看，爬梯与罐体连接的支架处都设置了加强垫板，避免爬梯的载荷直接作用在筒体壁板上造成局部凹陷；护栏的所有尖角处都做了倒圆角处理，防止人员磕碰受伤；鞍式支座的底板上设置长圆孔，方便安装时调整罐体的位置，抵消温度变化带来的筒体热胀冷缩位移。这类罐体的设计不需要复杂的内部结构，重点在于支撑结构的合理性、操作附件的安全性以及密封性能的可靠性，要保证长期使用过程中无渗漏、结构无变形，同时满足日常巡检、检修的操作需求，适配不同行业的常压液体存储场景。
