大尺寸高负载双列调心滚子轴承结构

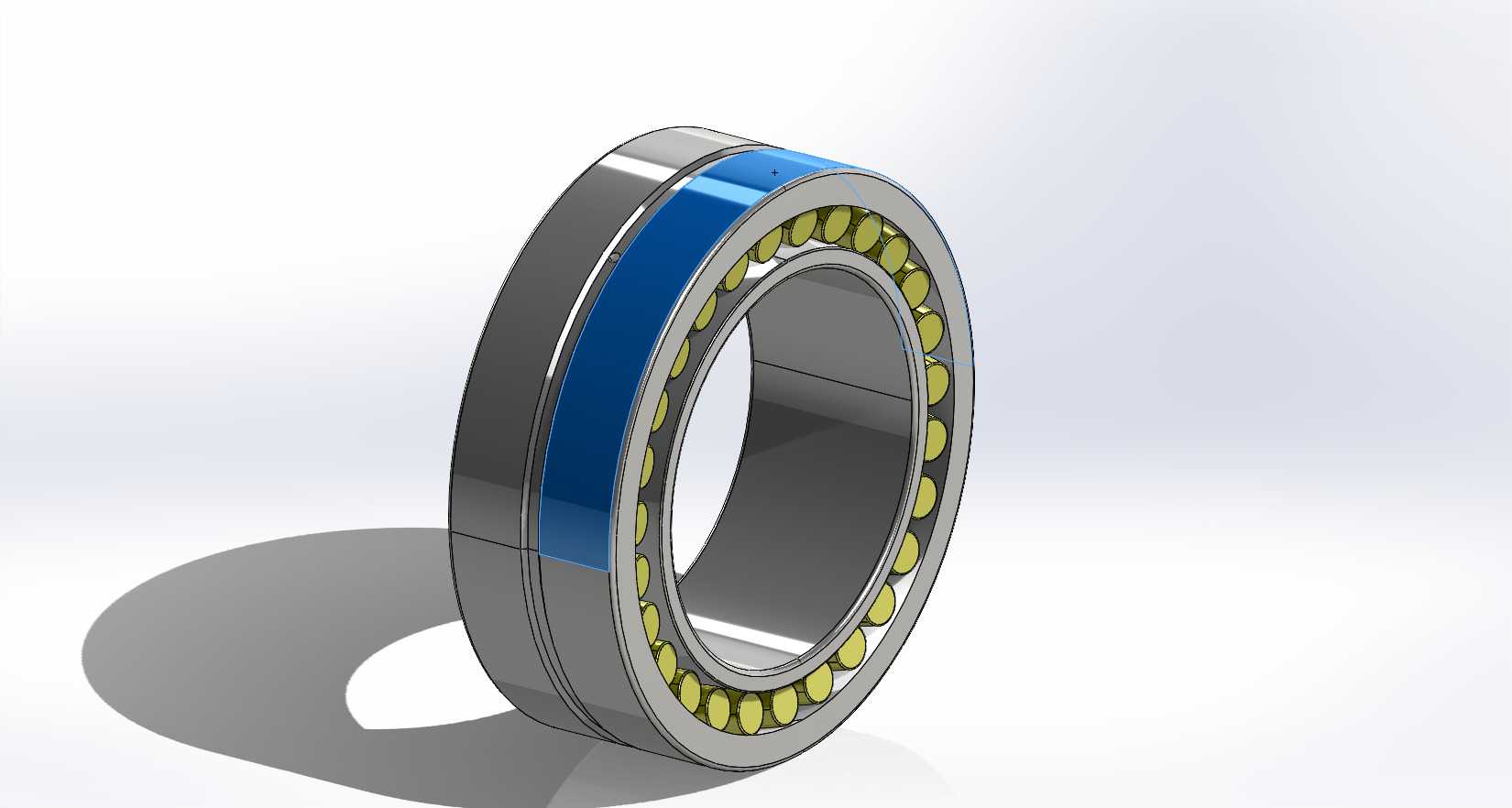

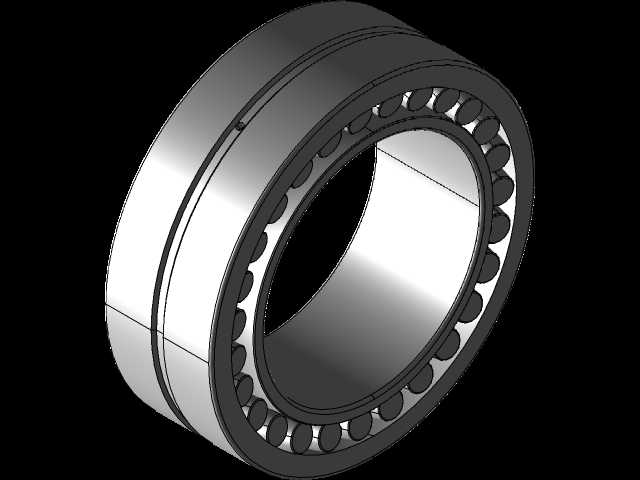

　　在工业换热、重型回转类设备的传动系统中，轴系的不对中偏差、重载工况下的挠曲变形是长期困扰结构设计人员的核心问题，这类场景下常规深沟球轴承、圆柱滚子轴承往往因为无法补偿角度偏差，出现滚道点蚀、保持架碎裂、早期失效等问题，而双列调心滚子轴承的结构特性恰好适配这类严苛工况。本次呈现的这款大尺寸双列调心滚子轴承，公称外径尺寸达到600mm级别、内径400mm，属于重载特大型轴承范畴，最初的设计适配场景是旋转式空气预热器的导向轴承位，这类设备普遍应用在大型电站锅炉、工业窑炉的尾气余热回收系统中，导向轴需要承载数百吨的转子重量，同时因为转子长期在300-400℃的烟气环境下运行，轴系会产生热伸长、安装同轴度偏差、运行中挠曲变形等问题，普通轴承根本无法承受这类复合载荷与角度补偿需求。

　　从结构设计逻辑来看，这款轴承采用双列对称球面滚子的排布设计，滚道为球面结构，具备自动调心性能，能够补偿轴系因安装误差、受力挠曲、热变形带来的2-3度角度偏差，避免滚子边缘受载出现应力集中。轴承的滚子采用对数曲线修形设计，在重载工况下滚子与滚道的接触应力分布更均匀，避免端部应力集中导致的早期疲劳剥落，相比常规同尺寸轴承，额定动载荷提升约15%，能够适应低速重载、有冲击载荷的运行场景。轴承的保持架采用机加工黄铜实体保持架，相比冲压保持架，在高温、重载、有轻微冲击的工况下结构强度更高，不会因为保持架变形导致滚子卡滞，同时保持架的兜孔设计预留了足够的润滑脂存储空间，能够延长补脂周期，适配空气预热器这类维护空间有限、检修周期长的设备场景。

　　从安装边界来看，这款轴承的安装配合需要根据载荷特性选择，内圈与轴的配合采用过盈配合，过盈量控制在轴径的0.0008-0.0012倍，避免内圈在重载回转时出现跑圈磨损；外圈与轴承座的配合采用过渡配合，预留一定的轴向游动间隙，补偿轴系的热伸长量。轴承的密封结构采用内置接触式橡胶密封圈，能够阻挡烟气环境中的粉尘、颗粒进入滚道内部，同时防止润滑脂泄漏，适配空气预热器周边多粉尘、温差大的运行环境。

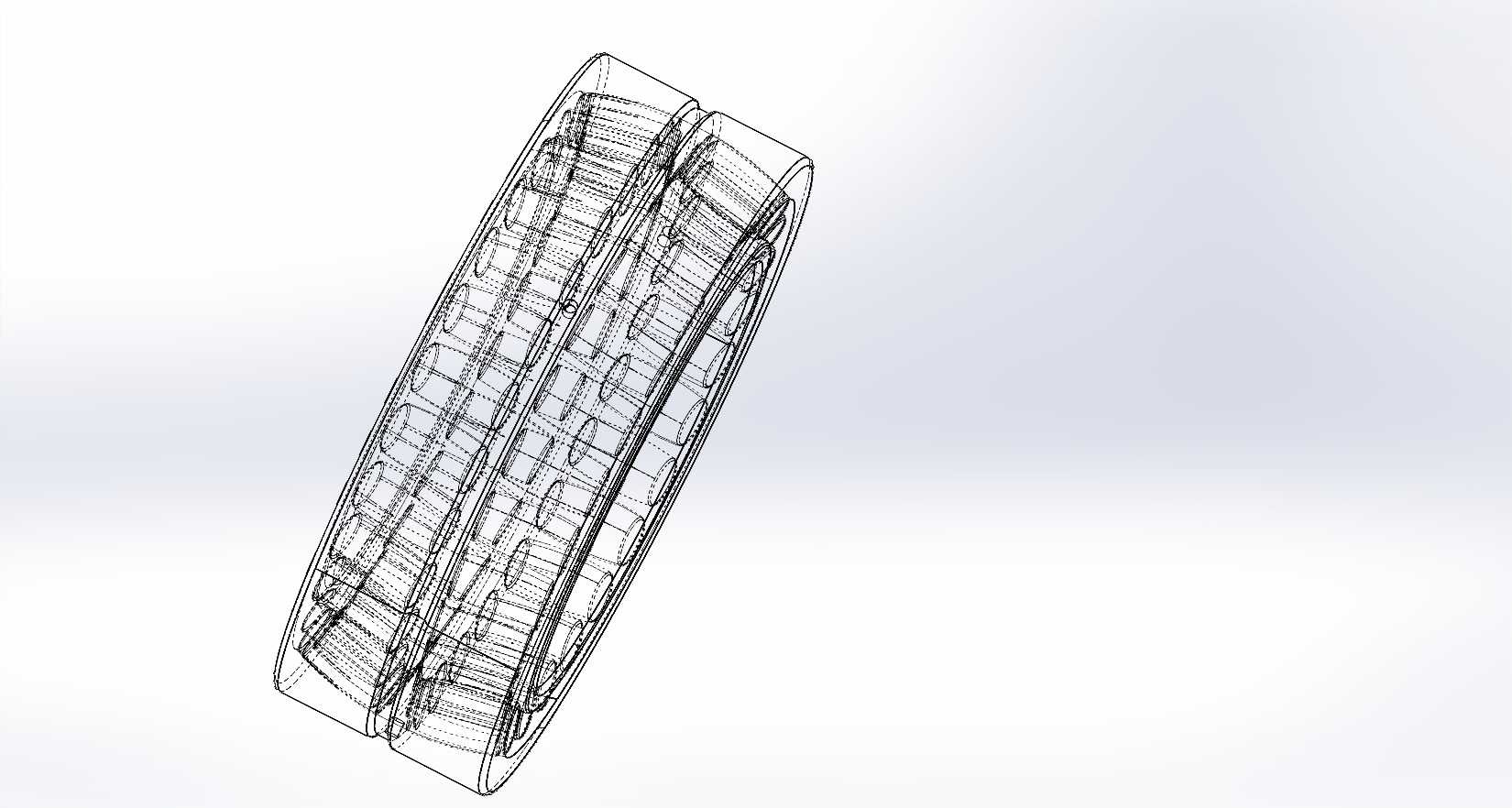

　　在实际选型应用中，这类大尺寸调心滚子轴承除了旋转空气预热器之外，还可以适配大型矿山破碎机的主轴支承、重型盾构机的辅助支承、大型港口起重机的回转机构、大型风力发电机组的主轴支承等场景，这类场景的共性是轴系跨度大、安装同轴度难以保证、运行载荷大且存在一定的冲击载荷，需要轴承同时具备高承载能力与角度补偿能力。建模过程中，对滚子的球面轮廓、滚道的曲率匹配、保持架的兜孔间隙都做了1:1的还原，能够直接用于设备的轴系装配干涉检查、承载仿真分析、维护拆装模拟等工作，结构设计人员可以直接参考该模型的安装尺寸、结构形式完成轴承座、轴伸端的结构设计，避免因为轴承尺寸匹配错误导致的后期装配问题。需要注意的是，这类大尺寸轴承在安装时需要采用热装工艺，加热温度控制在80-100℃，避免温度过高导致轴承滚道回火硬度下降，安装完成后需要预留0.2-0.5mm的轴向游隙，保证轴系热伸长后不会出现轴承顶死的问题。润滑方式采用脂润滑，选用极压锂基脂，每运行3000小时补充一次润滑脂，补脂量控制在轴承空腔容积的1/3-1/2，避免注脂过多导致轴承运行温升过高。
