门把手注塑模具三维结构设计方案

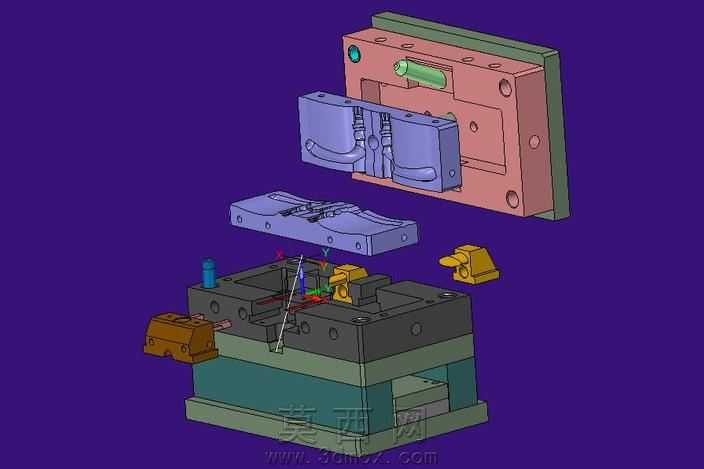

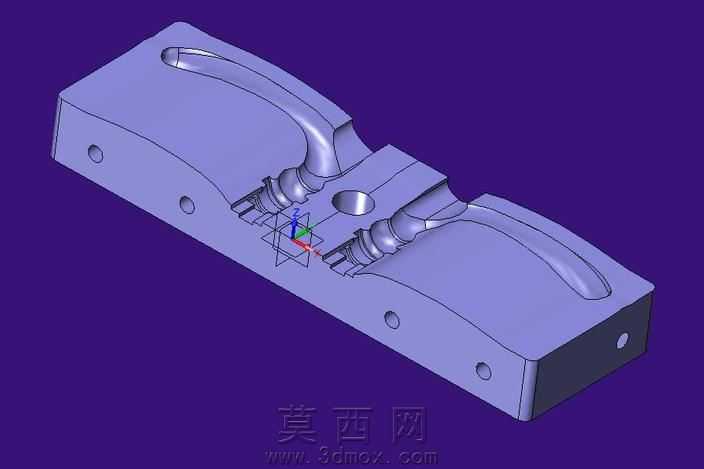

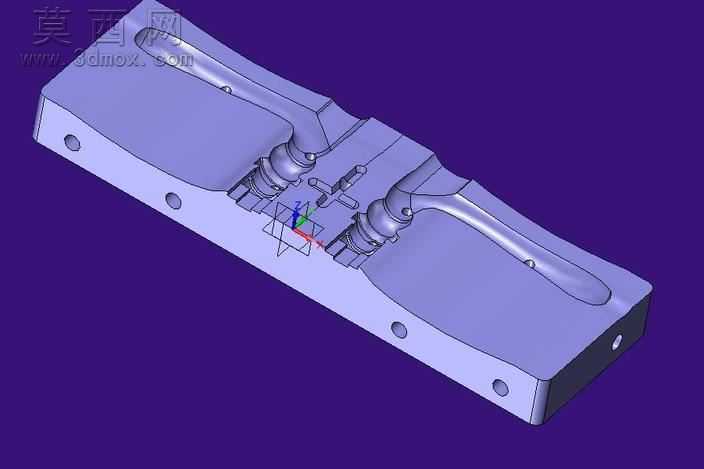

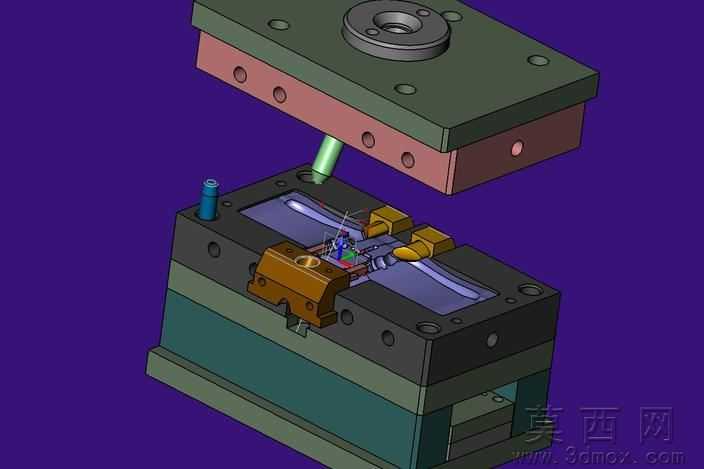

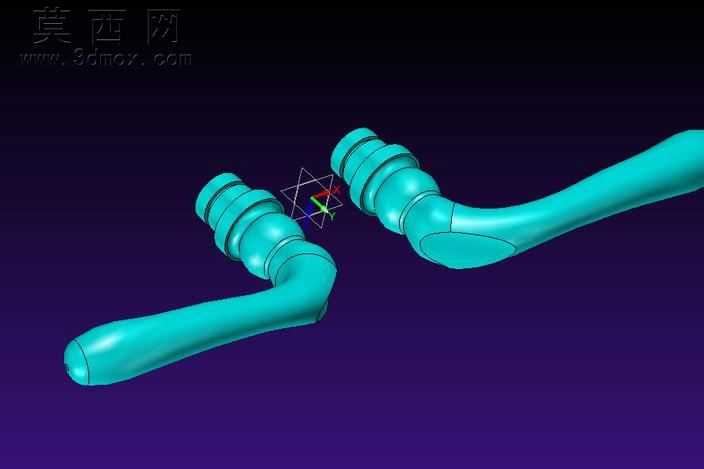

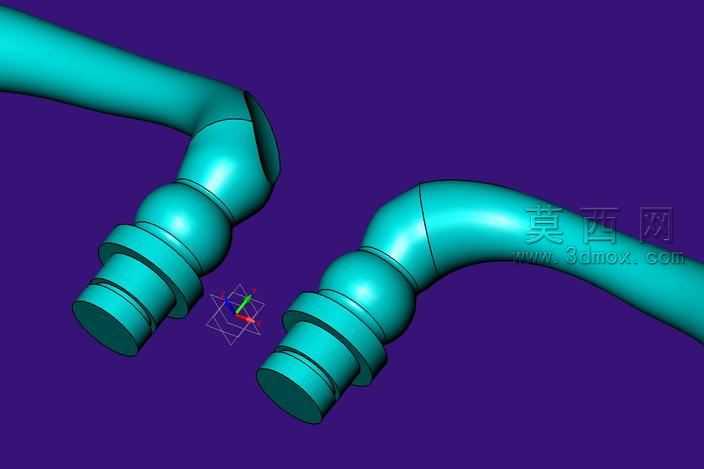

本作品为门把手左右分体结构的注塑成型模具三维设计，整体建模过程严格遵循注塑模具设计规范，通过三维软件完成全参数化建模，完整还原了模具从定模侧到动模侧的全部装配结构。建模阶段首先针对门把手产品的曲面外观特征进行分型面构建，精准拆分出对应左右把手型腔的成型区域，确保分型线贴合产品外观边界，避免后续成型产生飞边缺陷影响把手表面质感。模型完整呈现了模架的分层装配结构，包含定模座板、定模板、动模板、动模座板等基础模架组件，同时细化了导向定位结构，导柱导套的配合位置、定位销的排布均按照注塑模标准件参数进行建模，保证合模过程的同轴度精度。针对门把手产品的倒扣结构，模型中设计了对应的侧向抽芯机构，滑块、斜导柱、锁紧块等抽芯组件的装配关系清晰呈现，抽芯行程经过参数化校核，确保开模过程中抽芯动作顺畅，不会刮伤成型后的把手表面。浇注系统部分按照门把手的成型需求，设计了平衡式流道布局，浇口位置选择在产品非外观面区域，避免浇口痕迹影响把手的外观质量，同时对冷却水路的排布进行了建模设计，水路围绕型腔区域均匀分布，保证成型过程中模温均匀，减少产品翘曲变形风险。渲染阶段对不同模具组件赋予了差异化的材质表现，模架部分采用钢材金属质感，成型型腔部分做了细微的表面质感区分，抽芯机构的小型零件采用黄铜色材质做视觉区分，让整体装配结构的层级关系一目了然，能够清晰展现各部件的装配位置与功能逻辑。整个设计围绕门把手的量产成型需求展开，充分考虑了注塑生产中的开模顺序、顶出布局、排气设计等工艺要点，顶杆位置排布在产品的非外观区域，避免顶出痕迹影响成品质量，排气槽开设在型腔末端位置，保证注塑过程中型腔内气体能够顺利排出，避免出现缺胶、烧焦等成型缺陷。
