工业折返式钢制踏步楼梯结构设计

　　这款折返式钢制楼梯主要适配工业厂区内跨层通行需求，常见于厂房设备操作平台、仓储夹层、设备检修登高区域的人员通行场景，区别于民用建筑的装饰性楼梯，其结构设计完全围绕工业场景的重载通行、安装便捷性、长期使用可靠性展开，没有多余的装饰性构件，所有结构件都承担明确的力学承载功能。

　　从实际使用场景来看，这类楼梯通常用于连接两个存在固定高差的作业平面，比如生产线旁的操作平台、厂房二层的仓储夹层、大型设备旁的检修登高平台，日常通行以携带轻型工具的作业人员为主，设计时单踏步活荷载取值完全满足工业建筑通行规范要求，避免人员携带工具通行时出现结构形变。梯段采用折返式布局，相比直跑梯能够大幅压缩水平方向的安装占用空间，在有限的厂区场地内实现高差跨越，中间设置的休息平台能够缓解长梯段通行的疲劳感，同时也可作为临时中转区域，方便人员临时放置随身工具。

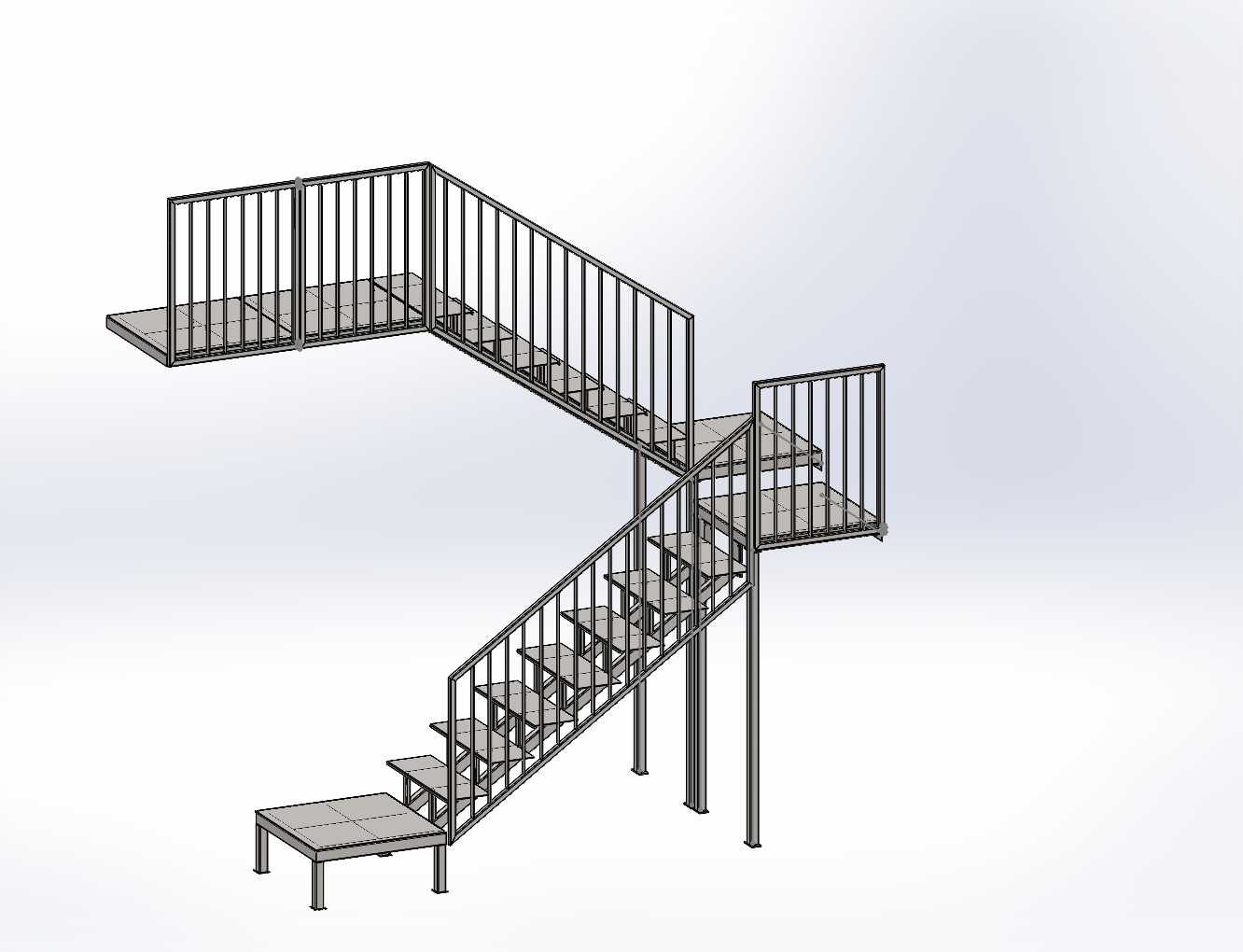

　　结构设计层面，整体采用全钢制焊接+螺栓装配结合的形式，主体支撑结构为四根垂直布置的钢制立柱，立柱底部设置方形安装脚板，脚板上预留螺栓安装孔，安装时可直接通过膨胀螺栓与地面混凝土基础或下层平台钢结构框架固定，无需额外做复杂的预埋结构，适配厂区内多数已完工地面的加装需求。梯段的踏步采用花纹钢板折弯成型，踏步表面的防滑纹路能够避免工业场景下地面沾附油污、水渍时人员滑倒，每级踏步的踢面高度、踏面宽度都按照人体工程学的工业通行标准设定，步幅适配成年作业人员的常规行走习惯，避免上下梯时出现磕绊。两侧的护栏采用等间距布置的竖向钢制栏杆，栏杆顶部设置通长的扶手管，扶手高度符合工业防护栏杆的安全规范要求，竖向栏杆的间距控制在安全范围内，防止人员意外跌落，同时栏杆与梯段侧边、平台侧边采用满焊连接，保证护栏的整体抗侧向冲击能力。

　　中间的折返平台采用钢制框架加铺花纹钢板的结构，平台框架与两侧梯段、支撑立柱刚性连接，形成整体的受力体系，能够将梯段传递的荷载均匀分散到四根支撑立柱上，避免局部应力集中。上下两段梯段的坡度保持一致，转向处的平台尺寸足够人员转身换向，不会出现转向时空间局促的问题。

　　从安装边界来看，这款楼梯的整体水平投影轮廓为矩形，安装前仅需要确认上下连接平面的高差、地面基础的承载能力满足要求，即可根据立柱的安装孔位定位打桩固定，所有构件在工厂预制完成后，现场仅需要完成螺栓紧固和局部焊缝补焊，安装效率远高于现场浇筑的混凝土楼梯，后期如果厂区布局调整，还可以通过拆卸螺栓完成整体移位，重复利用率高。

　　设计过程中重点规避了工业场景下的常见使用问题：比如所有钢制构件的棱角都做了圆角钝化处理，避免人员磕碰受伤；踏步板与梯段梁的连接采用间断焊加螺栓加固的形式，长期高频通行下不会出现踏步板松动异响；支撑立柱的壁厚选型经过力学验算，在满荷载通行情况下立柱的长细比满足规范要求，不会出现侧向失稳；护栏的扶手管采用连续焊接，表面打磨光滑，没有毛刺凸起，人员握持时不会划伤手部。

　　不同于民用楼梯的多样化装饰需求，这款楼梯的所有结构参数都围绕工业场景的实用性设定，没有冗余的装饰构件，整体重量控制在合理范围内，既保证结构强度，又不会给安装运输带来过大负担，适配大多数工业厂区内的登高通行需求，可直接作为标准件用于各类工业平台的配套梯道设计，建模过程中所有装配关系都按照实际生产工艺设定，构件之间不存在干涉问题，可直接导出工程图用于生产下料。
