电梯用三键防水控制按钮盒结构设计

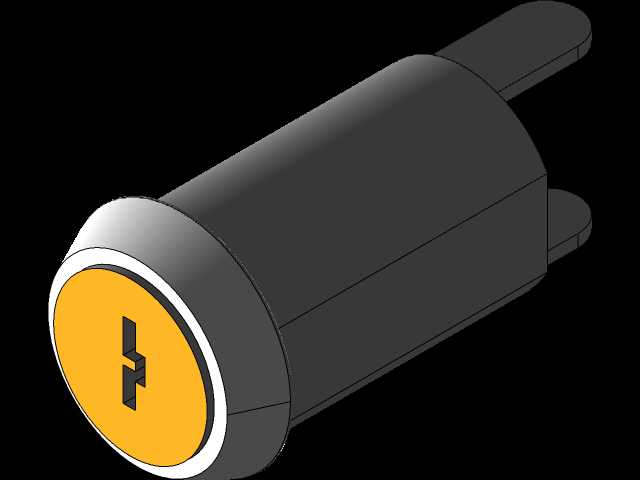

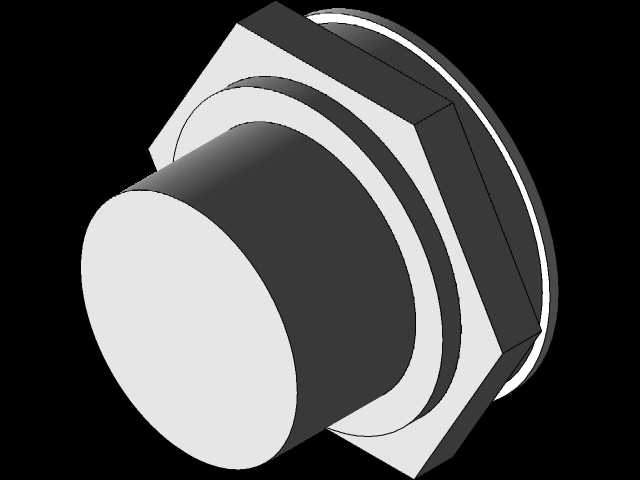

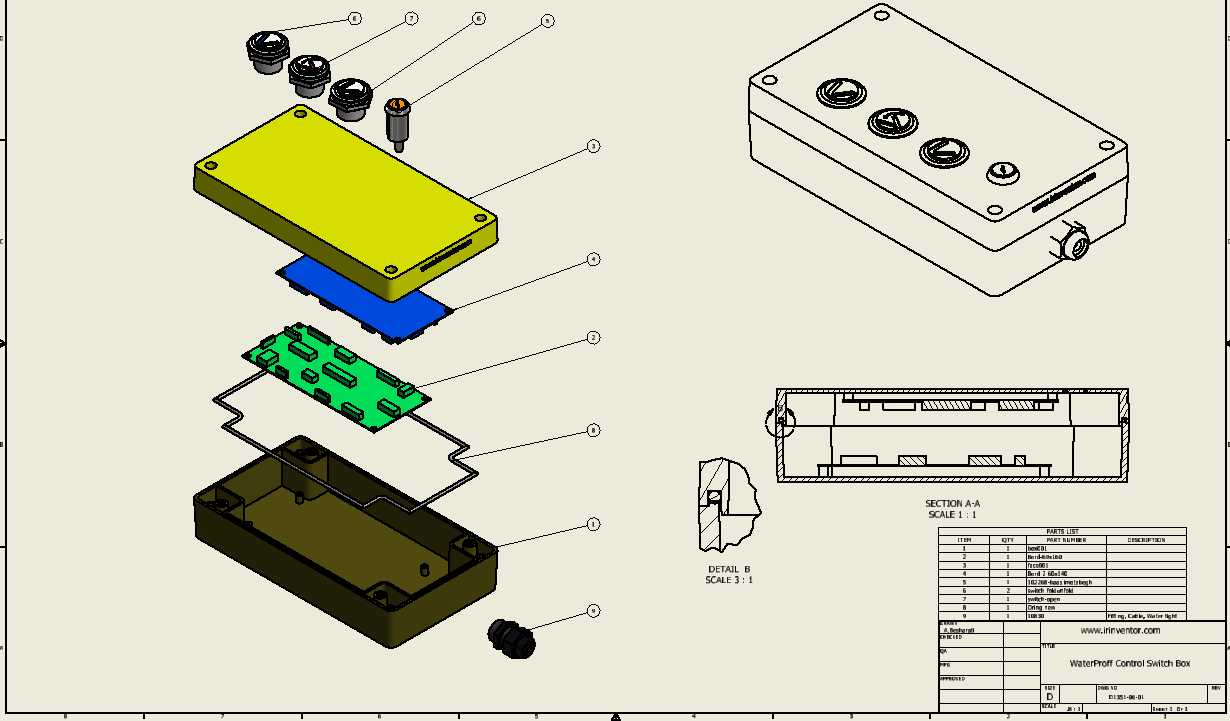

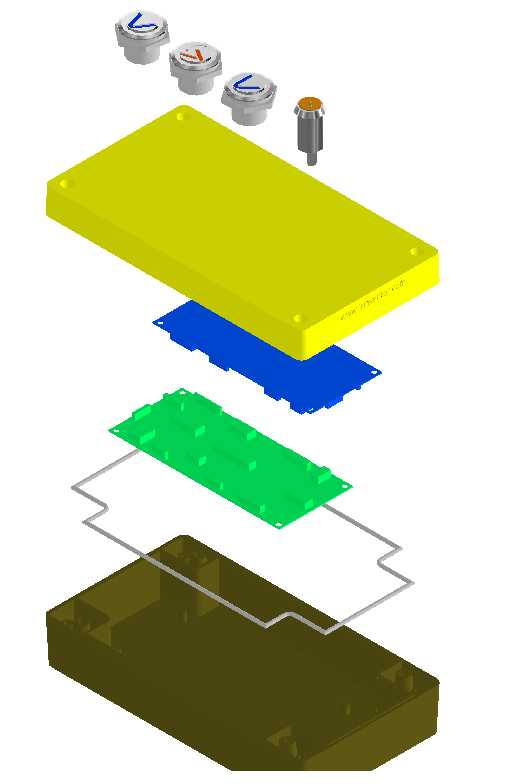

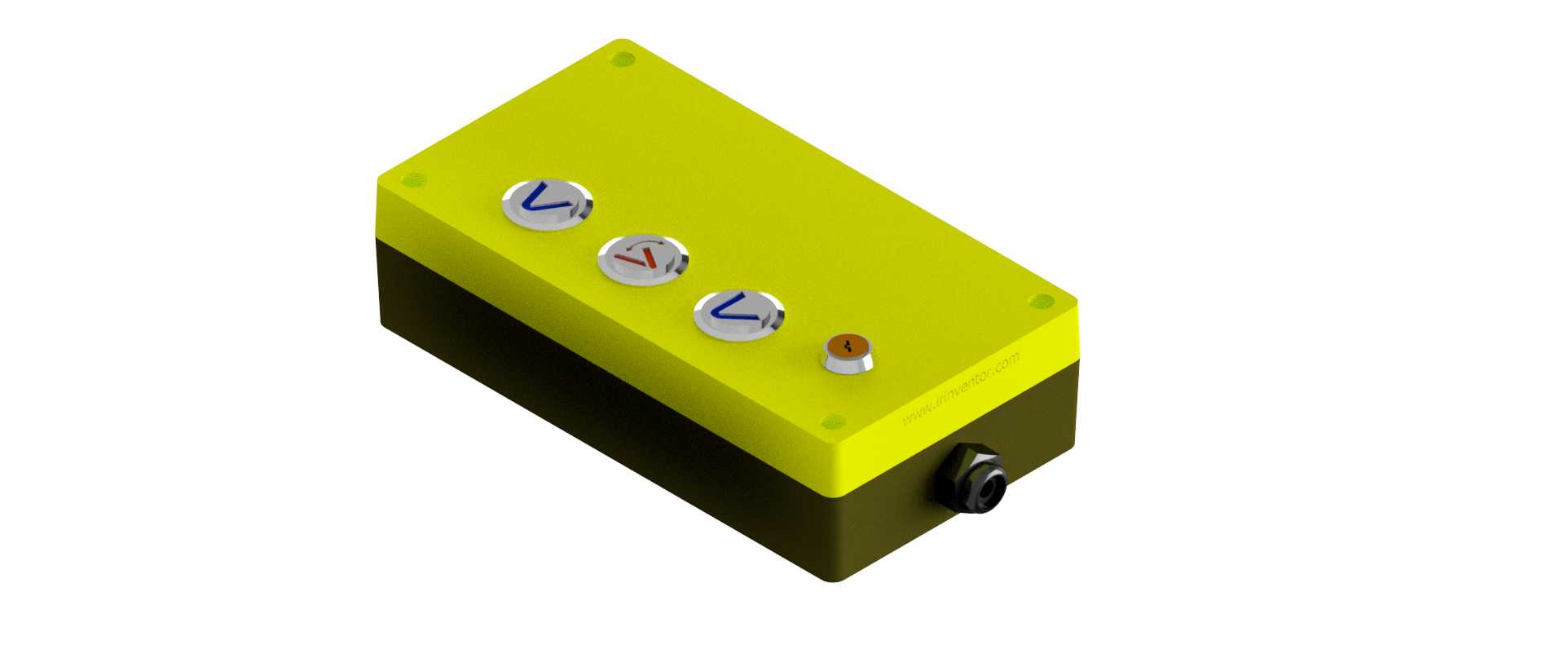

　　这款三键防水控制按钮盒，主要适配电梯、升降类设备的现场操作端使用，常见于户外加装的升降梯、施工简易电梯、货梯的层站呼叫与操作点位，也可迁移用在有淋水、粉尘工况的小型升降设备操作端，解决普通按钮盒在潮湿、多尘环境下触点容易氧化失效、壳体进水短路的问题。从结构拆分来看，整个壳体采用上下扣合的装配逻辑，下壳为深腔结构，预留了两块电路板的安装位，两块PCB可通过壳体内部的定位柱直接卡装或者螺丝锁附，不需要额外增加固定支架，减少装配工序；上壳对应三个操作按钮的位置做了下沉式的安装孔位，按钮采用防水型螺纹锁紧结构，配合密封圈可在按钮与壳体的衔接处实现IP65级别的防护，壳体侧面预留了线缆穿装的防水接头位，线缆接入后可通过旋紧接头实现线缆处的密封，避免水汽、粉尘从进线位置进入壳体内部。

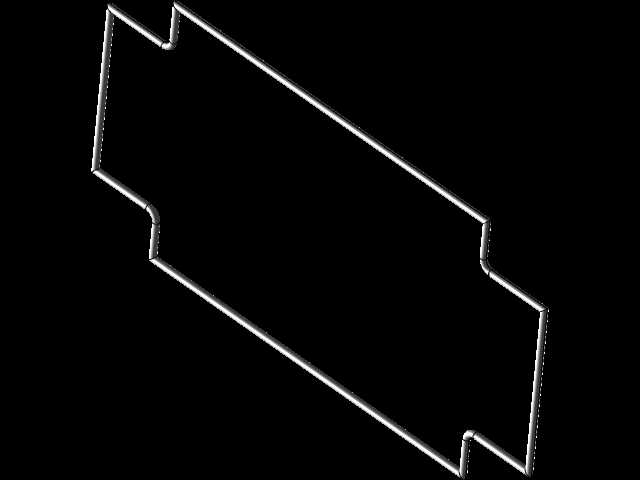

　　上下壳之间设计了一圈密封胶条的安装槽，胶条采用发泡硅橡胶材质，上下壳通过四周的螺丝锁紧后，胶条被均匀压缩，实现壳体拼缝处的全周密封，即使在户外短时淋雨、日常清洁冲水的场景下，也不会出现壳体内部进水的情况。设计过程中优先考虑了现场安装的便捷性，下壳背部预留了四个壁挂安装孔，可直接通过膨胀螺丝固定在墙面或者设备机架上，安装孔位做了沉台设计，螺丝锁入后头部不会突出壳体表面，避免剐蹭操作人员，也不会破坏壳体的密封性能。操作面的三个按钮做了差异化的高度设计，常用的上升、下降按钮高度略高于停止按钮，可减少误触概率，按钮旁预留了标识粘贴位，可根据实际使用场景粘贴功能标识，避免操作人员误操作。

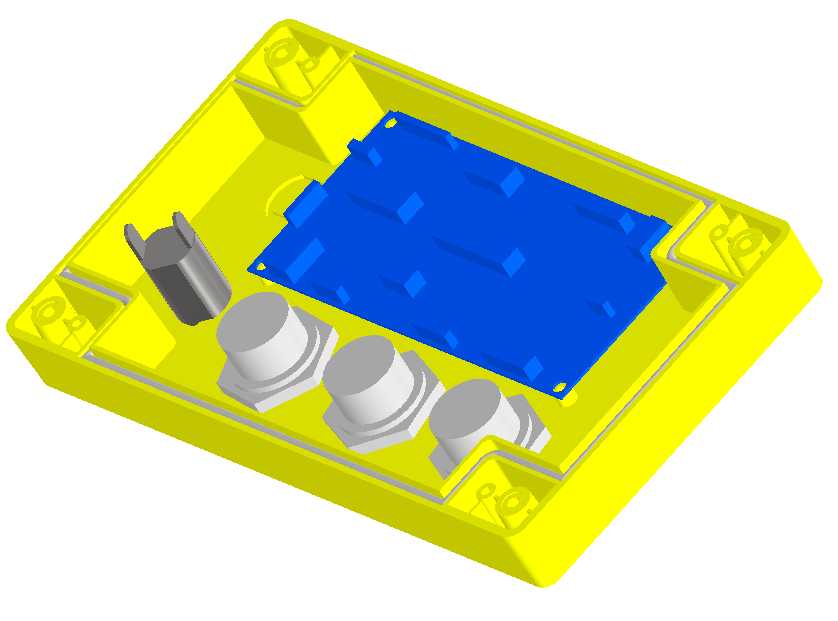

　　壳体内部的走线空间做了避让设计，电路板与壳体侧壁之间预留了3mm以上的走线间隙，方便焊接后的线缆梳理，避免装配时线缆被壳体挤压破损；进线位置的内部预留了线缆固定扎带的挂孔，线缆穿入后可通过扎带将线缆与壳体绑定，避免现场拉扯线缆时将接线端子扯松脱落。从安装边界来看，整个壳体的长宽尺寸控制在160mm*80mm区间，整体厚度不超过55mm，不会占用过多的安装空间，适合在空间局促的层站位置、设备侧方安装；按钮的操作行程控制在2mm左右，按压力度设置在5N，既保证操作时有清晰的反馈手感，也不会因为按压力度过大导致长期使用后按钮损坏。

　　壳体材质选用ABS工程塑料注塑成型，表面做哑光磨砂处理，既可以抵抗日常的紫外线老化，也不容易残留指纹、污渍，适合户外、工业现场的使用环境；密封胶条的耐温范围覆盖-20℃到80℃，可适配大部分地区的户外使用温度，不会因为低温变硬、高温软化导致密封失效。在结构验证阶段，针对上下壳的扣合强度做了专项优化，螺丝柱的位置做了加强筋设计，即使反复拆装维护，也不会出现螺丝柱开裂的问题；按钮安装位的周边做了加厚处理，长期按动按钮也不会出现壳体局部开裂的情况。这款按钮盒的结构设计没有采用复杂的卡扣结构，全部采用螺丝锁附，后期维护时只需要拧开四周的固定螺丝即可打开壳体，更换内部元件或者检修线路时不需要借助专用工具，适合现场运维人员快速操作。
