可调节管径适配电视夹桁架支撑结构

　　在户外显示设备架设、工业现场可视化终端安装、临时活动大屏固定这类场景里，经常会遇到需要把显示终端固定在现有圆管立柱上的需求，这类安装场景往往没有预设的安装平面，也不允许在原有管柱上做焊接、打孔这类破坏性加工，同时还要兼顾安装后的角度调节、承重稳定性，以及后期拆装移位的便利性，这款夹桁架支撑结构就是针对这类安装需求开发的专用固定构件。

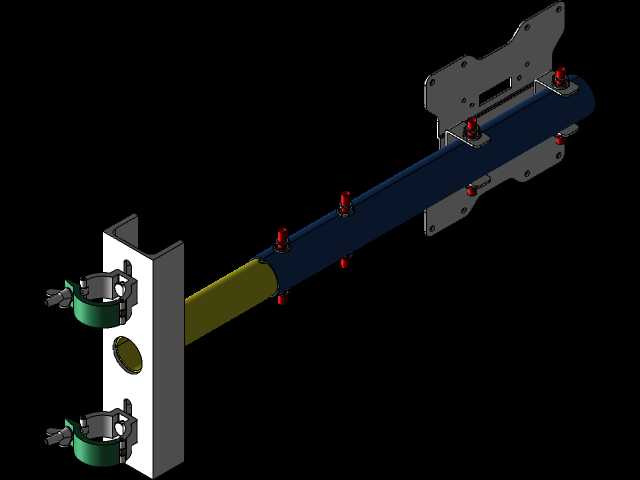

　　整个结构的核心安装基准是适配50毫米外径的圆管外轮廓，两个对称布置的快装夹座是整个结构和管柱连接的核心受力部件，夹座采用半环抱式结构，内侧做了和圆管曲率完全匹配的圆弧接触面，避免夹紧时出现线接触导致的应力集中，夹座的锁紧结构采用快拆式压块配合锁紧件，不需要完全拧下紧固件就能完成夹座在管柱上的位置调整，安装时可以根据现场的安装高度需求，沿着管柱轴向任意滑动调整位置，调整到合适高度后锁紧即可完成固定，两个夹座沿管柱轴向保持足够的间距，以此抵消显示设备安装后产生的倾覆力矩，避免长期使用后出现支撑结构绕管柱转动的问题。

　　夹座和后方的电视安装板之间，通过一根截面做了加强设计的横向承力梁连接，承力梁和夹座之间的连接位置预留了角度调节余量，安装时可以根据现场的观看视角需求，微调安装板的俯仰角度，保证显示屏幕的观看角度处于舒适区间。承力梁的截面采用了封闭型的加强结构，在控制整体重量的前提下提升了抗弯截面模量，即使在承托大尺寸显示终端时，也不会出现梁体下弯变形的问题，梁体表面做了防滑处理，和夹座的连接位置设置了定位卡槽，避免锁紧后梁体和夹座之间出现相对滑动。

　　后方的电视安装板采用了标准化的显示设备挂装孔位布局，板体上预留了多组不同间距的安装孔，可以适配不同孔距的显示终端挂装需求，安装板和承力梁的连接位置做了加厚处理，因为这个位置是整个结构的应力集中点，挂装显示设备后所有的载荷都会通过这个连接点传递到承力梁再传递到管夹上，加厚处理可以避免长期受载后连接位置出现开裂变形。安装板的边缘做了折弯翻边处理，既提升了板体自身的结构刚度，也能避免安装时锋利的板边划伤作业人员或者显示设备的外壳。

　　设计过程中首先核算了整个结构的受力边界，按照常规工业显示终端的最大重量做了1.5倍的安全系数校核，两个管夹的抱紧力经过计算可以保证在最大载荷下，结构不会沿管柱下滑或者转动，夹座内侧的圆弧面做了微滚花处理，提升接触面的摩擦系数，在不增加锁紧力的前提下提升防滑能力，避免过度锁紧导致圆管表面出现压痕或者夹座变形。整个结构的所有连接部件都采用了标准化的紧固件，后期维护更换时不需要找特殊规格的配件，拆装只需要常规的内六角扳手就能完成，不需要专用的安装工具，非常适合现场快速作业。

　　安装边界方面，整个结构在管柱上的轴向占用长度可以根据两个夹座的间距灵活调整，最小安装间距可以压缩到150毫米，适合安装空间局促的场景，最大间距可以拉开到400毫米，适合承托重量更大的显示终端，横向承力梁的伸出长度可以根据安装需求选配不同长度的规格，满足不同的离墙距离或者离管柱距离的安装需求，整个结构安装完成后不会在原有管柱上留下任何安装痕迹，移位时只需要松开夹座的锁紧件就能整体拆下，不会对安装基础造成破坏，非常适合临时搭建的展示场景、需要经常调整安装位置的工业现场显示终端，以及后期加装显示设备不允许破坏原有立柱结构的改造项目。

　　在细节设计上，所有的棱角位置都做了倒角处理，没有尖锐的凸起，安装作业时不会划伤线缆或者作业人员，夹座的锁紧件位置做了沉头设计，避免锁紧后螺栓头突出在外影响美观或者勾挂线缆，承力梁内部预留了穿线空间，可以把显示设备的电源线、信号线从梁体内部穿过，让整个安装后的走线更加整洁，避免线缆外露被剐蹭损坏，也提升了整体安装后的美观度。整个结构的受力传递路径非常清晰，显示设备的重量通过安装板传递到横向承力梁，再通过两个夹座均匀分散到圆管立柱上，没有多余的受力环节，每个连接点的载荷都经过了合理分配，避免出现局部载荷过大导致的结构失效问题。
