工业用多槽铝合金型材结构设计

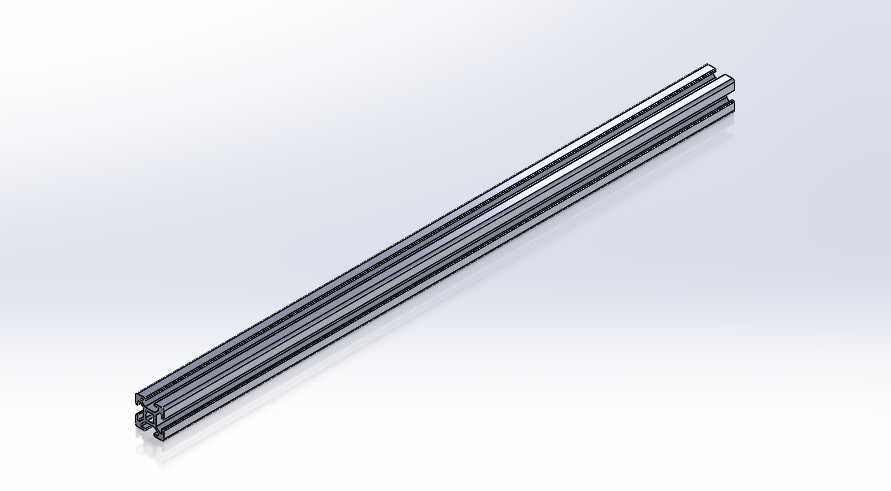

　　这款多槽铝合金型材是工业框架搭建场景中常用的基础结构件，日常在自动化设备机架、生产线防护围栏、物料周转台架、检测设备支撑框架等场景中都能见到这类型材的应用，它替代了传统的焊接方管结构，不需要做焊接后的打磨、防锈喷涂处理，装配效率更高，后期调整改造也更灵活。从结构设计来看，这款型材采用对称式多槽腔布局，沿型材长度方向贯通的T型槽是核心功能结构，槽口尺寸适配标准规格的T型螺栓、滑块螺母，装配时不需要在型材上额外打孔攻丝，只需要将紧固件预置在槽内，滑动到对应安装位置锁紧即可，能大幅降低现场装配的加工工作量。

　　型材的截面壁厚做了梯度设计，受力较大的棱边位置壁厚加厚，槽腔连接位置做了圆弧过渡，避免应力集中导致型材受载时出现开裂，同时中空的腔室结构在保证整体抗弯抗扭强度的前提下，尽可能降低了型材自身重量，也方便后期在腔体内穿设设备的线缆、气路管路，让整体布线更规整。在实际选型使用时，这类型材的安装边界需要重点关注，单根型材的直线度公差控制在每米0.5毫米以内，拼接长框架时需要搭配专用的型材连接件，相邻型材的对接端面要保证平面度，避免拼接后出现框架扭曲的问题。槽口的尺寸精度直接决定了紧固件的滑动顺畅度，设计时槽口两侧的凸起边做了加厚处理，防止锁紧螺栓时槽口出现变形导致连接松动。

　　和普通的单槽铝型材相比，这款多槽结构的型材可以同时在多个方向安装附件，比如侧面可以安装防护门板、传感器安装支架、线槽，顶面可以安装工作台面板、输送线导轨，不需要额外加装转接件，能适配更多复杂的框架搭建需求。在做三维建模时，这类长条形型材需要重点还原截面的轮廓精度，尤其是T型槽的槽宽、槽深、倒角尺寸，还有型材棱边的圆角，这些细节直接影响后续装配时紧固件和附件的匹配度，如果截面尺寸有偏差，会出现螺栓卡不进槽、附件安装错位的问题。建模时可以先绘制准确的截面草图，通过拉伸特征生成型材主体，不需要做过多的冗余特征，因为实际生产中这类型材是通过挤压工艺成型的，截面沿长度方向是完全一致的，建模时保证截面轮廓和实际型材的公差要求匹配即可。

　　在设备框架设计中选用这类铝型材时，需要根据框架的承载要求计算型材的跨度和支撑点间距，当跨度超过一米时，需要在型材下方增加支撑横梁或者选用更大截面规格的型材，避免长期受载出现型材下弯变形。型材的表面做了阳极氧化处理，耐磨耐腐蚀，在普通车间环境下使用不需要做额外的表面防护，氧化层的厚度均匀，不会出现表面色差或者掉皮的问题，适合在电子组装生产线、食品包装设备、实验室检测设备这类对洁净度有一定要求的场景中使用。另外这款型材的槽道设计也兼容通用的铝型材配件，比如端盖、角码、活动铰链、脚轮安装板等，不需要单独开模定制配件，能降低整体的采购和装配成本。在做装配设计时，要注意不同方向槽内的紧固件不会出现干涉，尤其是在两根型材垂直连接的位置，要提前计算好螺母的放置位置，避免锁紧时两个方向的螺栓互相顶住。对于需要经常调整位置的附件，比如可移动的传感器支架、可调高度的置物台，利用型材的贯通T型槽可以实现任意位置的固定，调整时只需要松开螺栓滑动到目标位置再锁紧即可，比焊接结构的调整灵活性高很多。
