立式双皮带加速输送设备结构设计

　　这款双皮带输送结构，核心定位是产线衔接段的短距加速输送场景，常见于电子元器件组装、小型零部件分拣、包装工序前段的物料分流环节，用来解决前后段产线速度差带来的物料堆积、间距不匹配问题。很多人在做产线布局时容易忽略衔接段的速度匹配，比如前段组装工位节拍慢，后段分拣或者包装工位节拍快，直接硬接的话要么物料堵在衔接位，要么后段空跑等料，这种双带并行的结构刚好能填补这个缺口，通过两条平行皮带的同步驱动，在短距离内把物料输送速度提升到匹配后段的节拍，同时双带的支撑形式不会像单皮带那样在输送窄小工件时出现侧边下垂、卡料的问题。

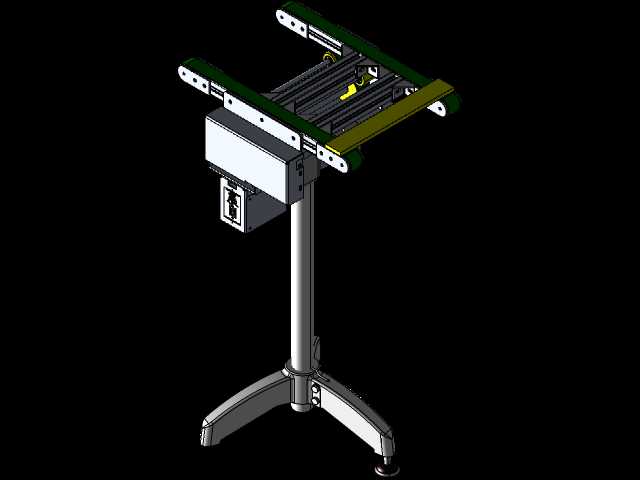

　　从结构设计逻辑来看，整体采用立式单柱支撑的形式，底部是三爪式的支撑脚，这种设计首先考虑的是产线现场的安装空间，很多电子组装线的侧边预留的安装位置很窄，要是做框架式的底座，不仅占地方，还会和线体旁边的线槽、工装架干涉，三爪脚的接触面积足够保证设备运行时的稳定性，三个支脚的角度刚好可以避开地面常见的地脚螺栓、线槽凸起，安装时不需要额外做地面找平的预埋件，直接放置后调整支脚的调节螺栓就能把整机调平，对现场改造的项目非常友好。立柱部分采用空心圆管结构，内部预留了驱动电机的走线空间，所有动力线、传感器线都从管内走，不会像外露走线那样被物料剐蹭，也方便后期维护时查线，立柱和顶部输送架的连接位置做了可升降的调节结构，松开锁紧手柄就能调整输送面的高度，调节范围覆盖市面上多数轻型组装线、包装线的线体高度，不需要额外做转接支架就能直接对接不同高度的产线。

　　顶部的输送主体采用双平行皮带的布局，两条皮带之间预留了足够的间隙，这个间隙不是随便留的，一方面是方便安装阻挡机构、检测传感器，比如在输送过程中需要对物料进行定位、扫码的时候，传感器可以从间隙位置往上装，不会和皮带产生干涉，另一方面是针对底部带凸起的特殊工件，比如带引脚的电子元件、底部带卡扣的塑料件，输送时凸起部分可以陷在间隙里，不会因为底部不平导致工件歪斜。皮带的驱动采用单电机同步带传动的结构，保证两条皮带的线速度完全一致，不会因为速度差导致工件在输送面上打转、偏移，驱动部分集成在输送架侧边的控制盒内，控制盒做了下沉式安装，不会突出到输送面的上方，避免和旁边的设备产生干涉，盒体上预留了调速旋钮的安装位，可以根据实际产线的节拍调整输送速度，不需要额外外接调速器。

　　安装边界方面，整机的占地面积不到0.3平方米，输送面的宽度可以根据常见的小型工件尺寸做适配，常规款的输送宽度在200毫米到400毫米之间，输送段的长度控制在600毫米以内，刚好满足短距加速的需求，不会因为长度太长导致立式支撑出现晃动。安装时只需要保证底部三个支脚的支撑面平整，输送面和对接产线的高度差控制在2毫米以内，就能保证物料平稳过渡，不需要额外做地脚固定，后期如果产线调整位置，直接搬移就能重新安装，非常适合柔性产线的布局需求。和普通的平皮带输送机相比，这种双带结构的自重更轻，驱动功率更小，因为不需要做整面的皮带支撑，只需要在两条皮带的位置做支撑导轨，运行时的噪音也更低，适合对车间环境噪音有要求的电子生产车间。另外，皮带的张紧结构做在输送架的两端，不需要拆开护罩就能调整皮带的张紧度，日常维护时只需要定期清理皮带表面的杂物，检查同步带的张紧情况就行，维护成本很低。在实际选型时，需要注意输送工件的单重，这种轻型结构的单工位承载在5公斤以内，适合输送小型的电子件、塑料件、包装小盒，不适合输送重型的金属工件，如果有重载需求可以加大立柱的直径和支脚的厚度，但常规产线衔接的场景下，这个结构的强度完全足够。很多工程师在做类似的输送结构时，容易忽略皮带侧边的导向，这款结构在两条皮带的外侧都做了导向挡边，挡边的高度刚好比皮带面高出2毫米，既能防止工件从侧边掉落，又不会因为挡边太高导致工件卡滞，挡边采用耐磨的高分子材料制作，长期和工件摩擦也不会产生划痕，不会刮花工件表面，适合对外观有要求的成品件输送。
