带托辊的槽型传送带承载支架结构

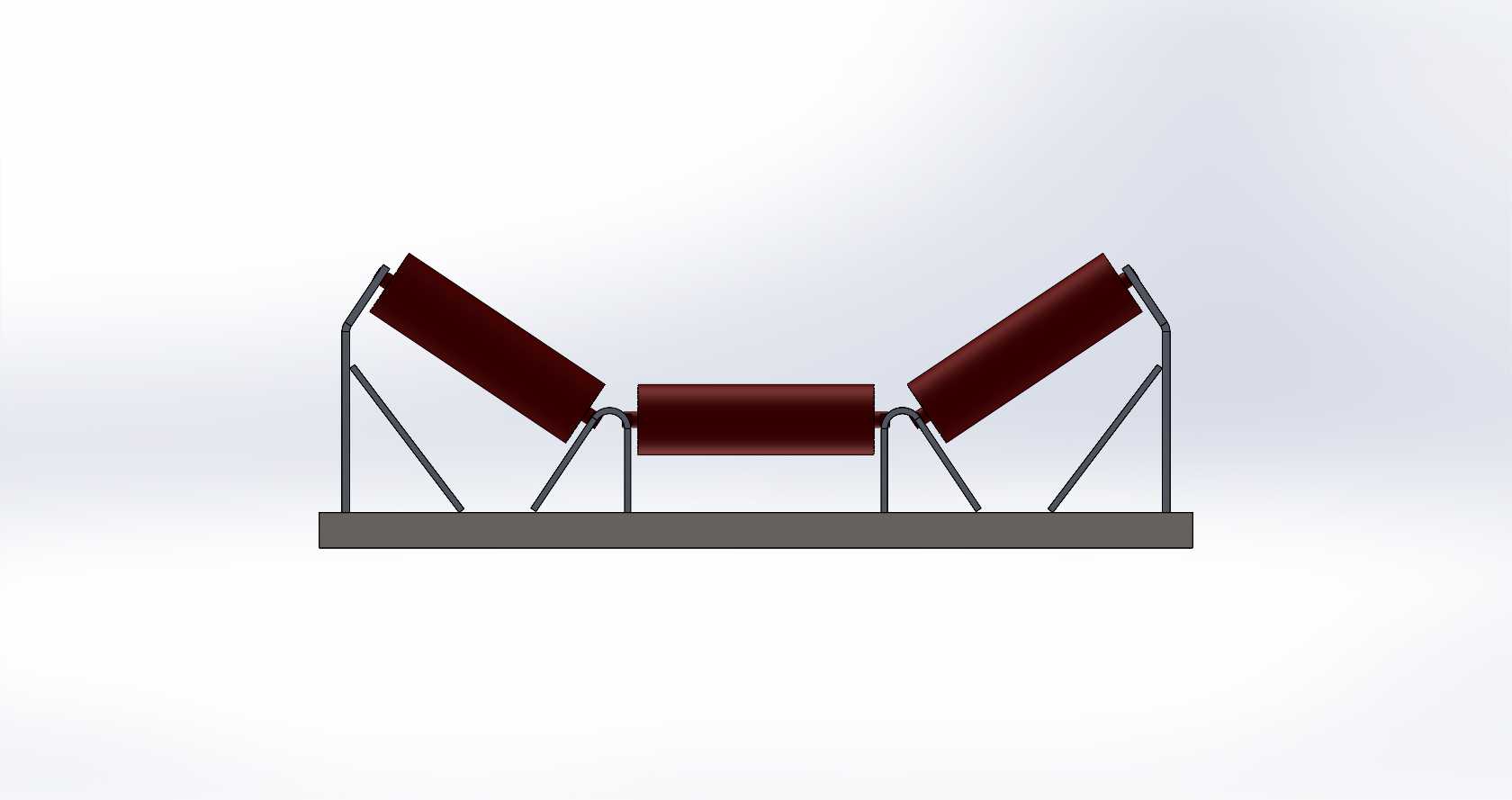

　　该支架作为带式输送机的核心承载部件，主要应用于散料输送、成品件转运等工业场景，常见于矿山、建材、物流仓储、生产流水线等领域的输送系统中，承担支撑输送带与输送物料、维持输送带运行轨迹、降低输送带运行阻力的核心作用。从结构设计来看，该支架采用槽型托辊组布置形式，侧托辊呈一定倾角设置，可将输送带约束为槽型截面，有效提升散料输送过程中的物料装载量，避免散料在输送过程中从带面两侧撒落，同时槽型结构可增大物料与输送带的接触摩擦力，减少大倾角输送工况下的物料下滑风险。

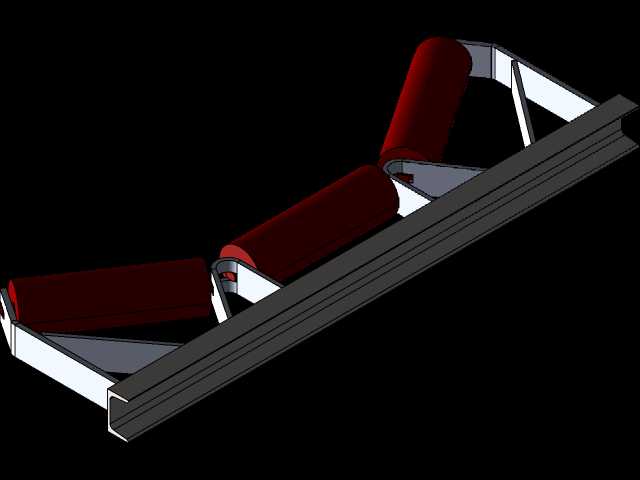

　　支架主体采用型钢焊接成型，主纵梁选用标准槽钢作为承载主梁，槽钢的截面特性可在控制整体重量的前提下提供足够的抗弯刚度，满足长距离输送段的连续安装支撑需求，托辊安装支座采用折弯钢板焊接在主梁上，支座的安装孔位预留了一定的调节余量，可在现场安装时微调托辊的轴向位置与倾角，抵消机架安装过程中的累计误差，保证托辊与输送带中心线的垂直度，避免输送带运行过程中出现跑偏现象。

　　从安装边界来看，该支架为标准中间段承载支架，适配常用带宽的普通织物芯输送带，支架的纵向安装间距可根据输送物料的容重调整，输送散状重质物料时间距适当缩小，输送轻质成件物品时可适当放大间距；支架底部预留了与输送机中间架连接的安装孔位，可通过螺栓直接固定在纵向中间架的横梁上，无需现场额外焊接，降低现场安装的施工难度。托辊采用标准直径的无缝钢管辊体，内部配置滚动轴承与密封结构，可适应多粉尘、潮湿的工业作业环境，降低运行过程中的转动阻力，减少输送机驱动系统的功率损耗；侧托辊与水平托辊的衔接位置做了圆弧过渡处理，避免输送带在槽型转折位置出现硬弯折，延长输送带的使用寿命。

　　设计过程中充分考虑了支架的通用性与互换性，所有型钢下料、孔位加工均采用标准化参数，同规格支架可完全互换，方便后期运维过程中的备件更换；支架的焊接位置均做了去应力处理，避免长期受载后出现焊接变形导致托辊位置偏移，影响输送带的稳定运行。在实际使用过程中，该类支架可根据输送线路的布置需求，搭配不同形式的托辊组实现不同功能，比如更换为调心托辊组可实现输送带的自动纠偏，更换为缓冲托辊组可用于受料点位置承接物料下落的冲击，适配不同工况下的输送需求。支架的整体结构无复杂异形构件，所有零件均可采用常规机械加工工艺制作，生产制造成本较低，适合批量生产应用，同时结构简单可靠，日常运维过程中仅需定期检查托辊转动情况与连接螺栓的紧固状态即可，无需复杂的维护操作。
