方口变径金属料斗结构设计

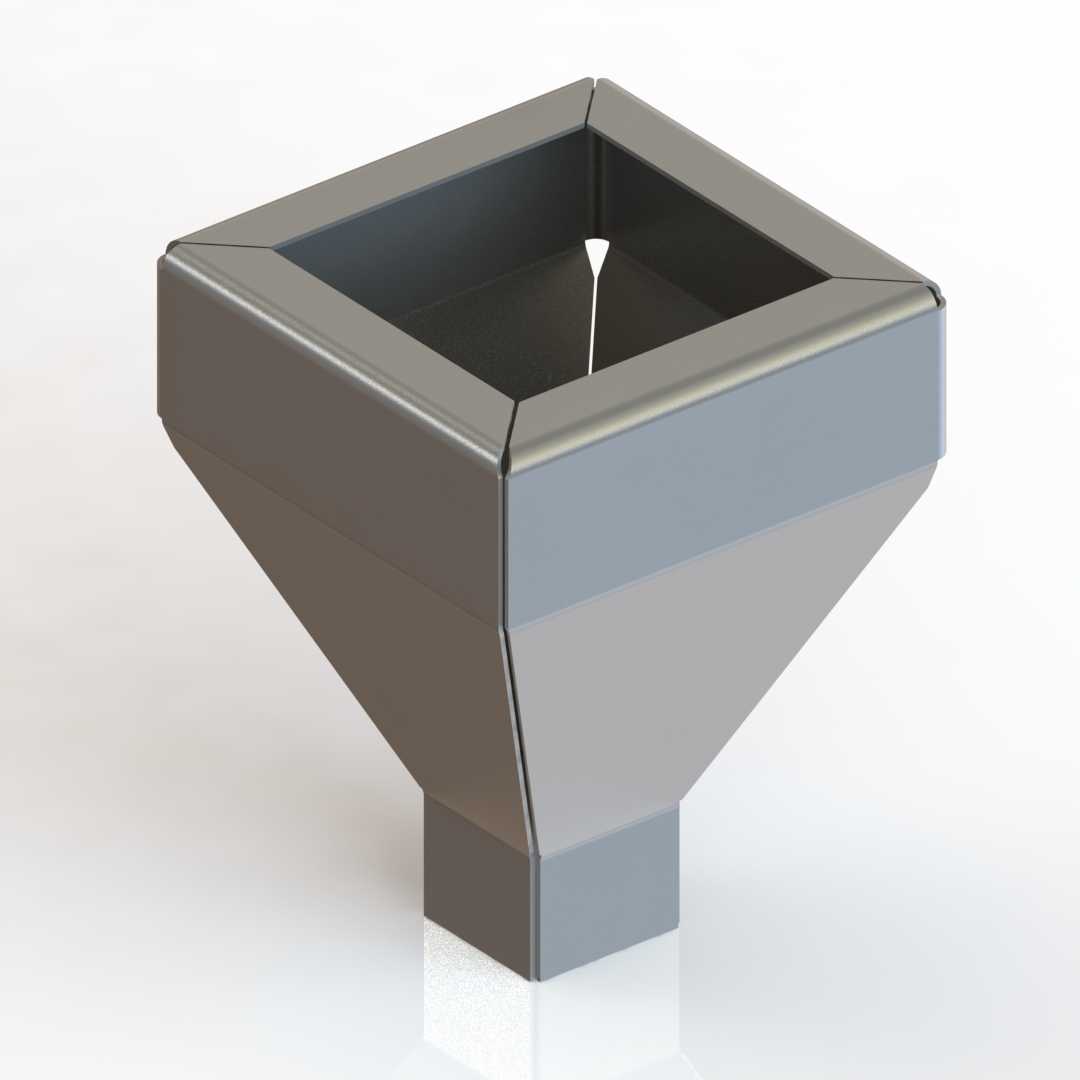

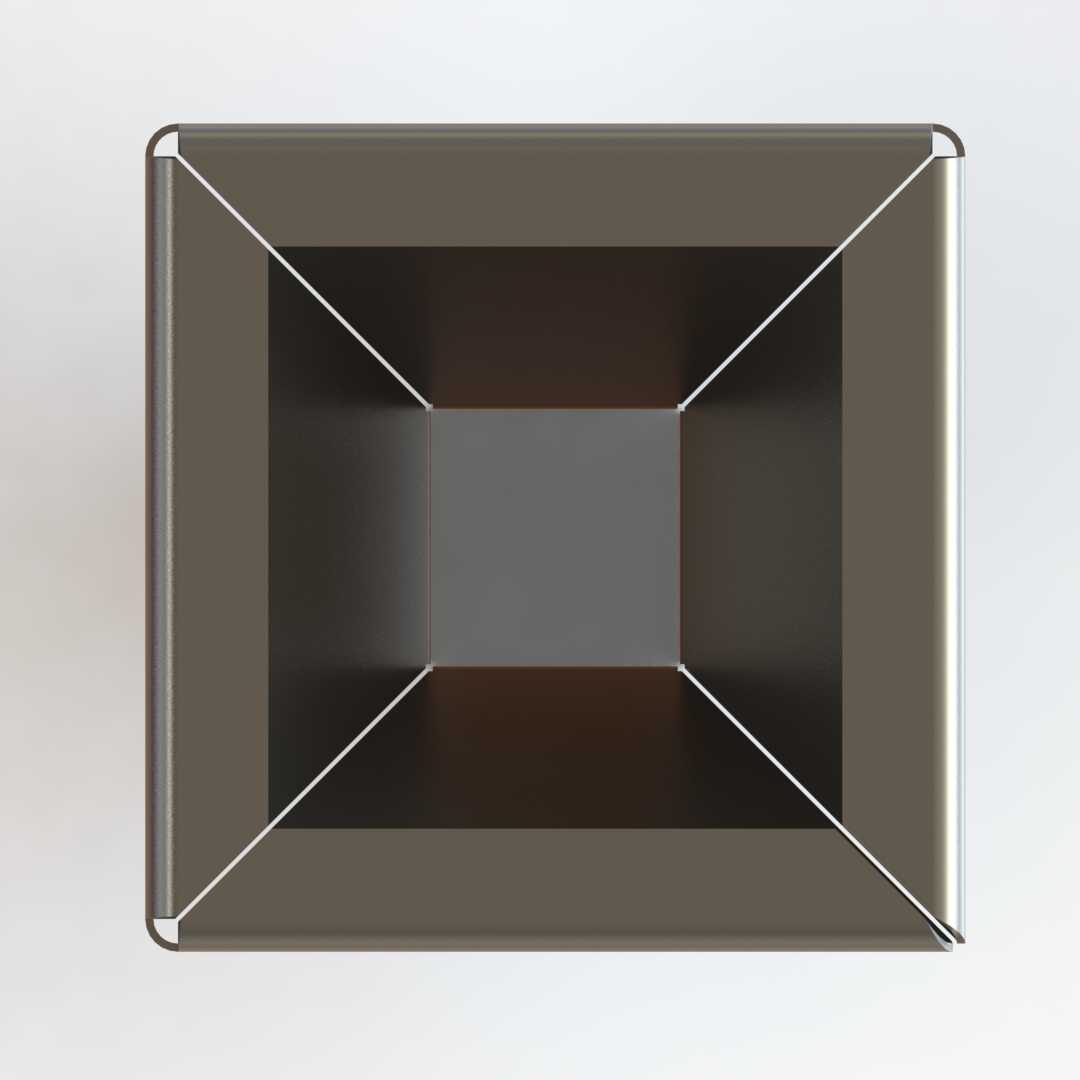

　　这款方口变径料斗主要应用在散料输送、颗粒物料中转、工业生产线投料环节，常见于粮食加工、五金件分拣、塑料粒子输送、粉体物料分装等场景，作为上下工序的物料导流过渡部件，解决上方大尺寸进料端和下方小尺寸出料管路的口径匹配问题，避免物料在转接过程中出现卡滞、撒漏、堆积架桥的情况。从结构设计来看，整体采用上方正方形敞口、下方正方形小口的变径锥斗结构，四个锥面采用等斜率倾斜设计，倾斜角度参考常见散料的安息角设置，能够保证流动性一般的颗粒、粉体物料依靠自重顺利下滑，不会在锥面残留积料。

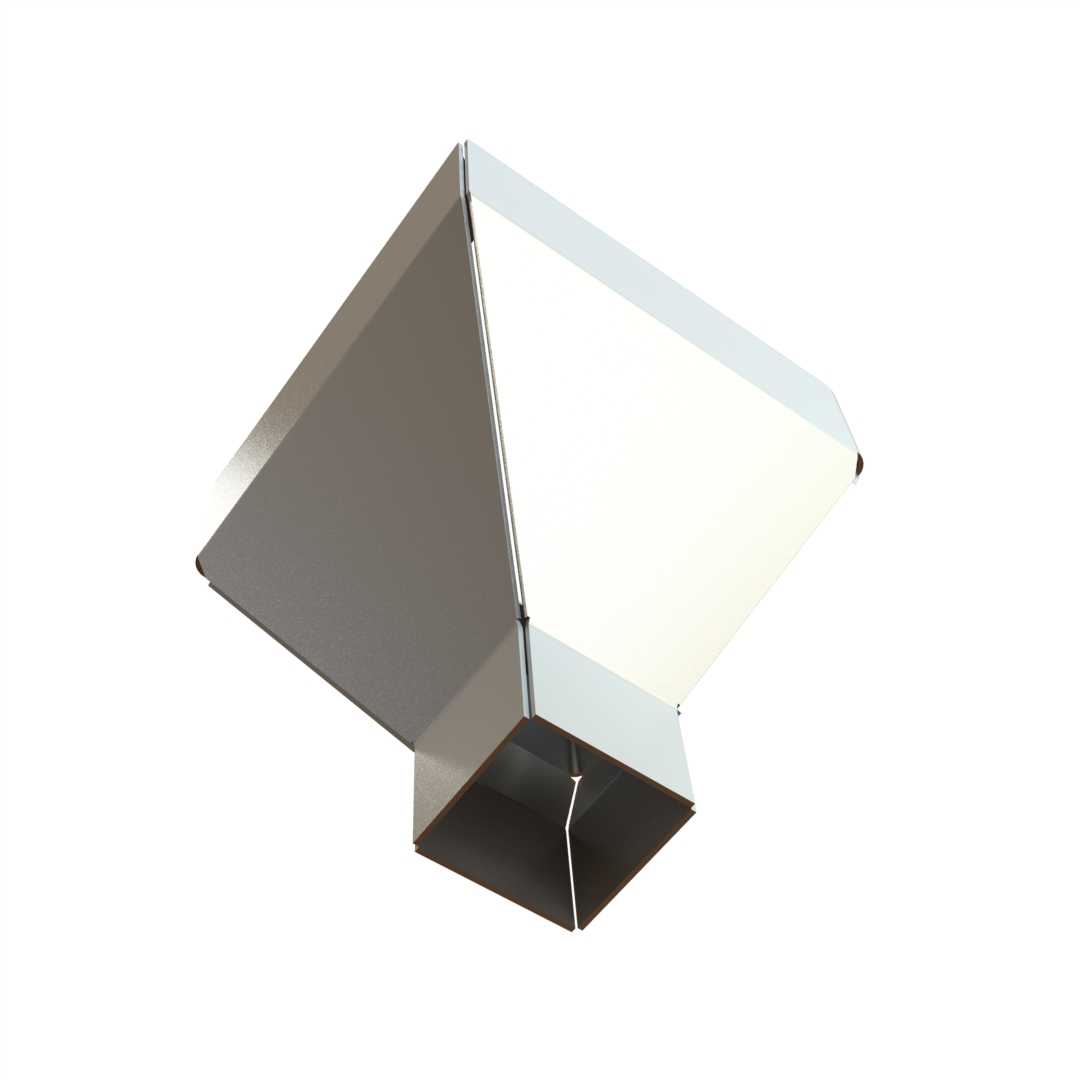

　　料斗上口边缘做了折边加强结构，折边宽度均匀，既可以提升上口的结构刚度，避免板材焊接后出现变形翘曲，也可以作为安装时的搭接面，直接搭在进料工位的支撑架上，配合螺栓或者压块完成固定，不需要额外设计复杂的安装法兰，降低加工和安装的复杂度。下口位置设计了一段直边段，这段直段的作用是保证出料时物料流态稳定，不会因为锥面直接收口导致出料流发散，方便和下方的输送管道、喂料设备入口对接，对接时可以采用卡箍连接或者焊接固定，直段的长度预留了足够的安装操作空间，不会因为距离锥面太近导致焊接或者紧固件安装空间不足。板材拼接的位置采用折弯拼焊工艺，四个棱边的焊缝沿着锥面母线方向布置，焊接后打磨平整，避免内壁出现凸起焊缝阻碍物料流动，外壁的焊缝做连续焊处理，保证料斗的密封性，避免粉体物料从拼接缝隙泄漏。设计过程中优先考虑了板材的加工工艺性，四个锥面都可以采用常规的数控折弯设备加工成型，不需要制作复杂的冲压模具，小批量生产时加工成本低，成型精度容易保证，折弯后的板材拼接间隙控制在合理范围内，降低焊接打磨的工作量。

　　从安装边界来看，上口的外形尺寸适配常见的标准投料工位开口尺寸，安装时只需要保证上口水平，就能让四个锥面的倾斜角度一致，避免因为安装倾斜导致物料偏向一侧流动，出现单侧积料的问题；下口的直段外径和常规的输送管道内径匹配，不需要额外做变径接头就能直接对接，减少管路转接的配件数量。料斗的整体壁厚根据常用的工况载荷选择，能够承受常规散料的冲击载荷，即使是有一定棱角的金属碎料输送，也不会因为物料长期冲刷导致短期内磨穿，正常使用工况下的使用寿命满足工业生产的维护周期要求。

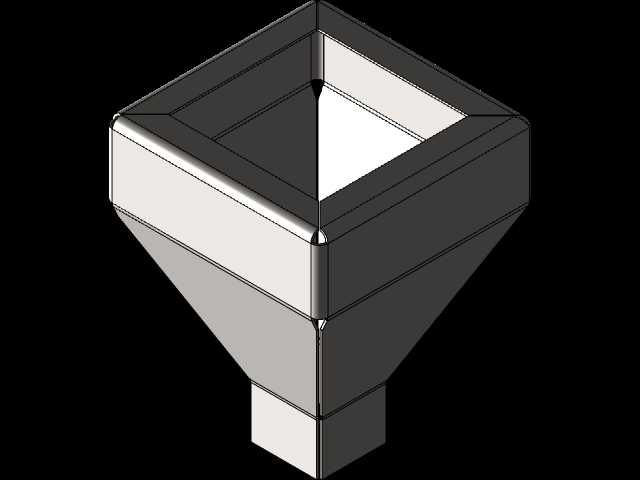

　　在实际使用中，这款料斗可以直接配套在振动送料机的上方作为储料下料部件，也可以安装在皮带输送机的转接点作为导流料斗，还可以用在小型搅拌设备的进料口，引导物料顺利进入搅拌腔体，适用的物料类型涵盖了从流动性较好的塑料粒子、粮食谷物，到流动性一般的金属粉末、化工粉体，只要物料粒径不超过下口口径的三分之一，都可以顺利通过，不会出现卡料堵料的问题。结构上没有多余的复杂曲面，所有面都是平面或者直面，三维建模过程中可以通过钣金模块直接展开下料，加工前可以直接输出展开图用于激光切割下料，不需要额外做曲面展开的计算，提升加工前的准备效率。折边结构的设计同时兼顾了刚性和安装需求，相比没有折边的直口结构，上口的抗变形能力提升明显，即使料斗满载物料，上口也不会出现向内收缩的变形，保证和上方设备的对接间隙均匀，不会出现物料从对接缝隙撒漏的情况。锥面的斜率经过反复校核，既不会因为斜率太小导致物料下滑不畅，也不会因为斜率太大导致料斗整体高度过高，占用过多的竖向安装空间，在保证物料顺利流动的前提下，尽可能压缩整体高度，适配安装空间有限的生产线改造场景。
