3mx2mx9m规格管状脚手架框架结构设计

　　从结构设计逻辑来看，这款架体采用标准圆形钢管作为主承力构件，竖向立杆作为主要的竖向荷载传递路径，每一层的水平横杆通过扣件与立杆刚性连接，形成稳定的矩形框架单元，同时在架体侧向设置交叉斜撑，抵消作业过程中产生的水平侧向力，避免架体出现侧向倾覆的风险，两层作业踏板分别设置在架体中部与中下部位置，适配不同高度的作业点位需求，踏板采用防滑花纹钢板材质，边缘设置挡边，避免作业工具从踏板边缘滑落造成坠物风险。在建筑外立面施工、场馆室内高空检修、工业设备安装作业的现场，这类管状框架脚手架是出镜率极高的临时作业承载结构，不同于落地式满堂架的大面铺设逻辑，这款窄幅管状框架脚手架更适配狭长作业面、局部高空点位的施工需求，比如外墙局部修缮、管线跨层布设、厂房侧壁设备安装这类不需要满铺作业面的场景，单组架体就能完成小范围高空作业的承载需求，不需要大面积搭设架体浪费管材与人工。

　　这款架体的外形尺寸严格控制在3mx2mx9m的边界范围内，2m的横向宽度刚好适配常规建筑外墙与结构柱之间的预留间隙，3m的纵向长度可以覆盖2-3个常规作业工位，满足两名作业人员同时在架上操作附带小型工具的空间需求，9m的总高度可以覆盖普通多层建筑的3层楼外立面作业高度，不需要额外进行架体接高处理，单组架体就可以独立完成对应高度的作业支撑。在实际安装过程中，架体所有杆件均采用标准化扣件连接，不需要额外焊接作业，现场组装时只需要按照立杆定位、横杆连接、斜撑加固、踏板铺设的顺序即可完成组装，底部立杆设置可调底座，可以适配不平整的施工现场地面，通过调节底座螺栓高度保证架体整体处于水平状态，避免因为地面倾斜导致架体受力不均产生变形。从受力设计角度，这款架体的竖向立杆间距经过荷载验算，单根立杆的竖向承载能力可以满足作业人员、携带工具、临时堆放物料的总荷载要求，水平横杆除了作为框架连接构件之外，同时作为防护栏杆的固定基座，在作业层位置设置两道水平防护杆，高度分别符合临边防护的标准要求，避免作业人员从架体边缘坠落。不同于大型附着式升降脚手架的复杂结构，这款管状框架脚手架属于可快速拆装的移动式临时架体，在不需要固定附墙的作业场景下，底部可以加装行走轮，实现短距离的架体整体移动，不需要反复拆装架体就可以完成相邻作业面的转移，大幅提升小范围多点位高空作业的施工效率。

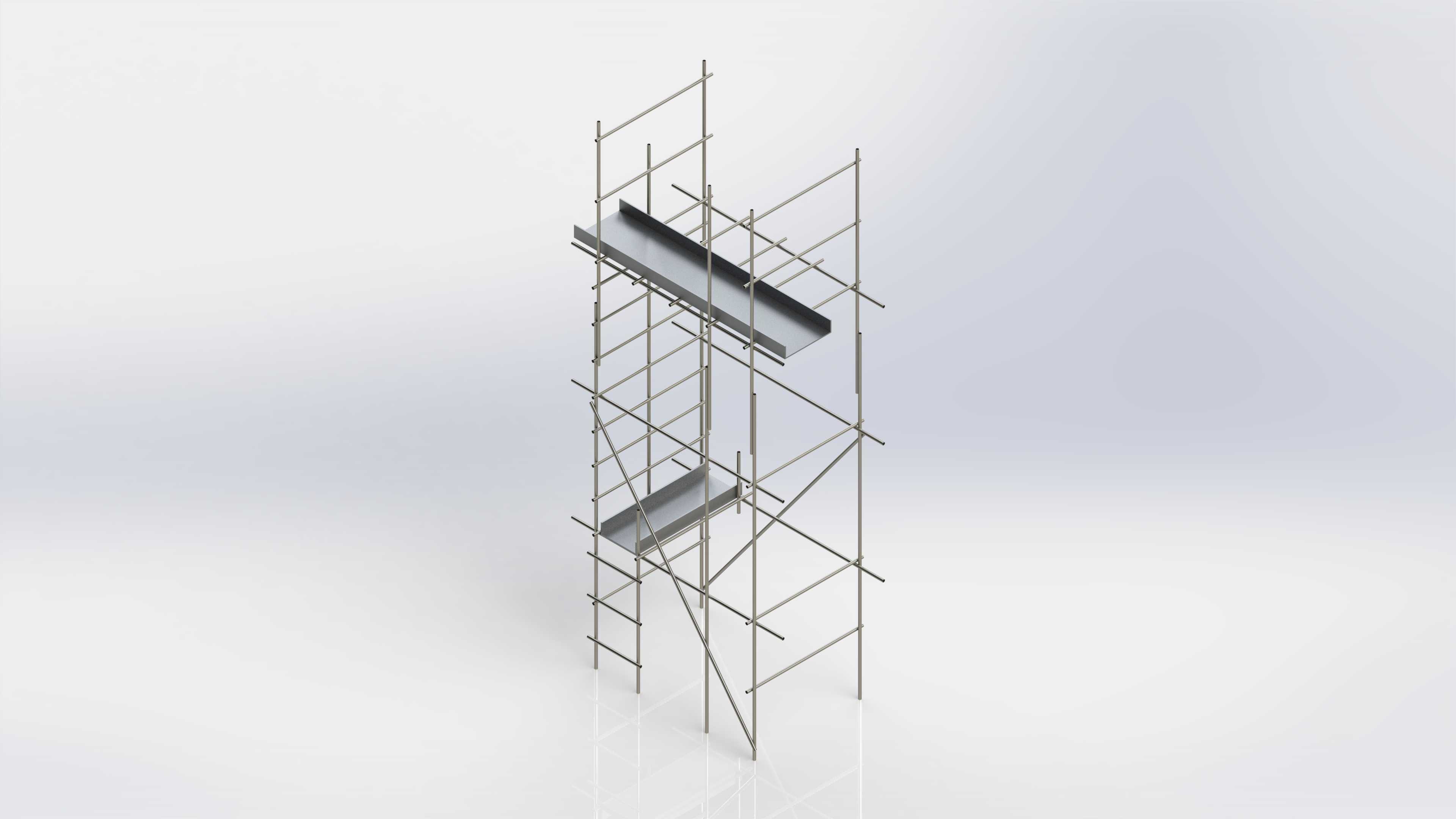

　　在结构建模过程中，所有钢管构件均采用统一规格的圆形截面管材，扣件位置的连接节点做了简化刚性连接处理，既保证模型整体结构尺寸与实际架体一致，也避免了过于细碎的扣件零件导致模型冗余度过高，方便结构设计人员在做施工场地布置模拟时直接调用，也可以作为施工安全培训的可视化模型使用，清晰展示架体的杆件组成与连接逻辑。架体的斜撑布置采用连续交叉式设计，从架体底部一直延伸到架体顶部，保证每一个框架单元都有斜撑进行侧向约束，避免出现无侧向支撑的薄弱层，在架体顶部设置了防护栏杆的预留连接点位，作业人员可以根据实际需求在顶部加装防护围栏或者安全绳挂点，满足高处作业的安全规范要求。

　　踏板与横杆的连接采用挂钩式结构，不需要额外固定件就可以将踏板稳定卡在水平横杆上，铺设和拆除都非常便捷，同时踏板表面的防滑凸起可以在雨天或者有施工积水的场景下保证作业人员的脚底摩擦力，避免滑倒风险。在实际工程应用中，这类管状框架脚手架除了建筑施工场景之外，也经常用于影视拍摄的高空灯光架搭设、展会现场的高空展位搭建、仓储库房的高位货架检修等场景，只要是需要临时高空作业承载的场景，这类标准化的管状架体都可以通过组合拼接适配不同的尺寸需求，这款3mx2mx9m的规格属于单组独立架体的常用尺寸，既可以独立使用，也可以多组拼接形成更长的作业面架体，适配不同规模的作业需求。
