FirgelliL-1250毫米线性致动器结构模型

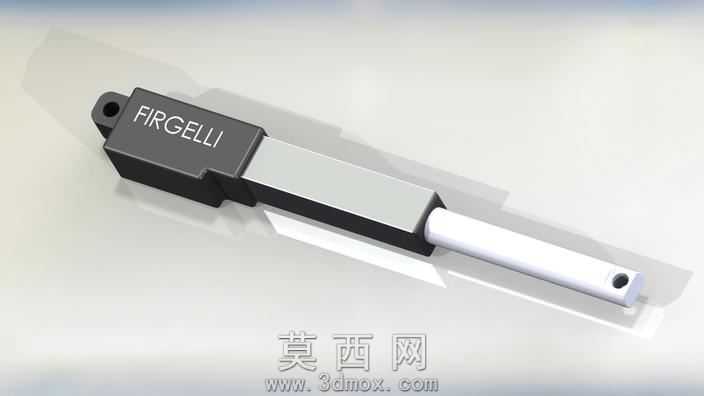

本模型为线性致动器的三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实物的尺寸比例与结构逻辑，完整还原了Firgelli系列微型线性致动器的外观特征与内部装配关系。模型主体分为固定基座与伸缩推杆两大核心部分，固定端采用带安装孔的块状结构，建模时对边角做了符合工业产品设计的圆角处理，避免尖锐棱角的失真表现；伸缩推杆部分为方形截面的杆状结构，与基座的配合间隙做了精准的参数设置，还原实际产品的滑动配合精度。材质渲染阶段，固定基座部分采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟注塑件的细腻磨砂质感，表面的品牌标识采用凹陷浮雕建模方式，搭配浅灰色的油墨印刷质感，还原实物的标识细节；伸缩推杆部分采用亮银色金属材质，添加轻微的反射效果模拟阳极氧化铝合金的表面质感，端部的铰接安装孔做了内孔倒角处理，还原金属机加工的工艺细节。结构设计上，模型还原了该款致动器50毫米的默认配置行程，同时预留了参数调整接口，可通过修改配置参数实现最低7毫米、最大57毫米的行程调整，适配不同装配场景的使用需求；两端的安装孔均做了同轴度约束，保证模型在装配环境中可直接调用，无需额外调整配合基准。建模过程中优先采用草图拉伸、切除的基础特征完成主体结构，对配合面添加了对应的几何约束，避免建模过程中出现特征报错；推杆与基座的配合部分添加了滑动限位的参考特征，方便使用者快速理解产品的行程限制逻辑。渲染阶段采用柔和的工作室漫反射光源，在产品下方添加柔和的投影效果，突出产品的轮廓层次，同时避免过强的反光掩盖结构细节，整体渲染效果贴近工业产品宣传图的视觉表现，既清晰展示产品外观，也能直观体现各部分的结构衔接关系。该模型可直接用于小型自动化设备、智能装置的装配场景调用，参数化的设计也方便使用者根据自身需求调整尺寸，无需重新搭建基础结构。
