ARCOL HS10功率型线绕电阻器三维建模

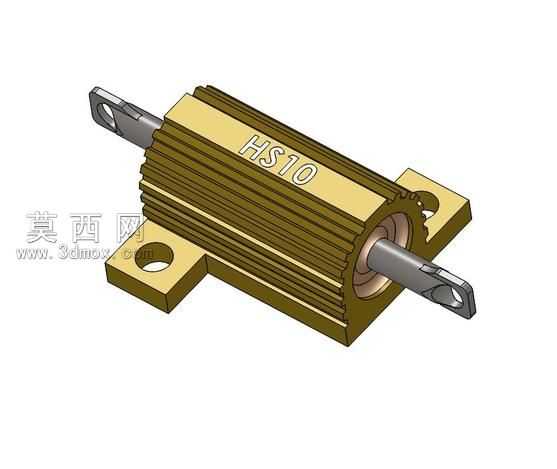

本模型为ARCOL HS10型功率线绕电阻器的高精度三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，完整还原了该款工业电阻器的全部结构细节。建模初期首先梳理产品的结构组成，将整体拆分为带散热鳍片的铝质外壳、两端绝缘固定座、轴向引出接线端、侧装固定安装耳、内部电阻芯封装结构几个独立模块，分别进行草图绘制与特征构建。外壳部分通过拉伸凸台构建基础柱体后，使用阵列特征生成周向均匀分布的散热鳍片，同时在外壳表面蚀刻HS10标识特征，还原产品的外观辨识度；两端的绝缘固定座采用凸台拉伸与切除特征完成安装孔位的精准制作，保证安装耳的孔位尺寸、安装面平面度符合实际产品的装配要求；轴向引出的接线端通过旋转凸台生成杆体基础后，对接线端的扁位、安装孔进行切除加工，还原接线端子的实际装配结构。材质渲染阶段，为铝质外壳赋予金色阳极氧化金属材质，调整金属粗糙度与反光参数模拟氧化层的哑光金属质感，为接线端子赋予不锈钢金属材质，还原金属端子的亮面金属反光效果，为两端绝缘固定座赋予米黄色工程塑料材质，调整漫反射参数模拟绝缘材料的哑光质感，整体渲染效果贴近实物的视觉表现。结构设计上严格遵循实物的装配逻辑，各部件之间的配合间隙、安装尺寸均参考产品手册参数进行设定，固定耳的安装孔位、接线端的伸出长度、外壳的散热鳍片间距都做到与实物1:1比例还原，模型同时导出STEP与IGES通用格式，可适配多数三维工程软件的装配调用需求，可直接用于电子设备整机装配模拟、电气柜布线布局仿真、工业产品展示场景搭建等用途，模型的特征树保留完整的参数化建模步骤，可根据同系列不同功率规格的电阻产品参数进行快速修改调整，大幅提升同类型元件的建模效率。
