铁路车辆标准回车缓冲装置结构设计

项目分类:通用机械零部件 发布时间:2024-12-17 ID:859903
  • 铁路车辆标准回车缓冲装置结构设计
  • 铁路车辆标准回车缓冲装置结构设计
  • 铁路车辆标准回车缓冲装置结构设计
  • 铁路车辆标准回车缓冲装置结构设计

  在铁路客货运车辆的走行与连挂系统中,缓冲装置是直接决定车辆连挂安全性、运行平顺性的核心承载部件,本次呈现的标准回车缓冲结构,主要适配干线货运列车、厂矿内部轨道运输车辆的车钩端安装需求,承担车辆连挂时的纵向冲击载荷吸收、运行过程中纵向力传递的核心作用。

  从实际应用场景来看,这类缓冲装置安装在车辆底架的牵引梁端部,与车钩直接配合安装,当车辆进行调车连挂作业时,瞬时的纵向冲击载荷会首先作用在缓冲装置的前端承力面上,通过内部弹性结构的形变将冲击动能转化为弹性势能耗散,避免刚性冲击直接传递至车体结构,造成底架变形、车载货物移位甚至车辆结构损坏;在列车正常运行过程中,车辆之间的牵引力、制动力引发的纵向交变载荷,也会通过缓冲装置进行平顺传递,减少车辆之间的纵向冲动,提升整列车的运行平稳性,降低走行部件的疲劳损耗。

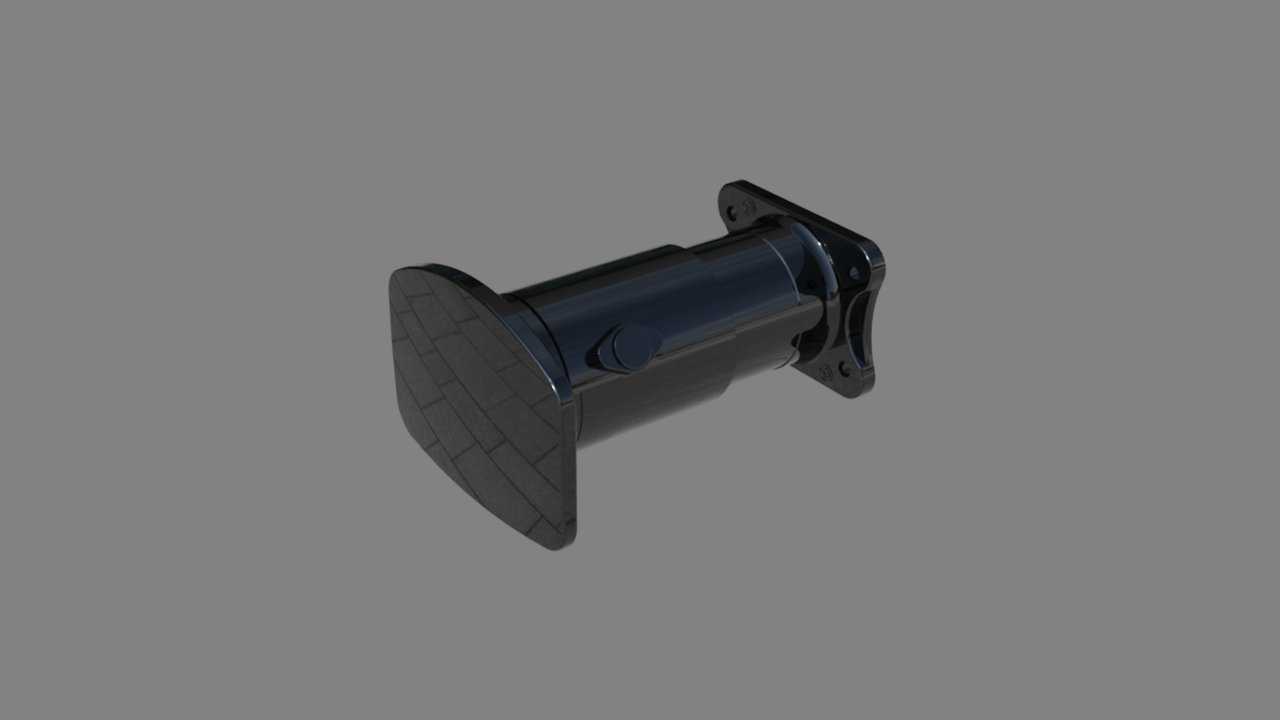

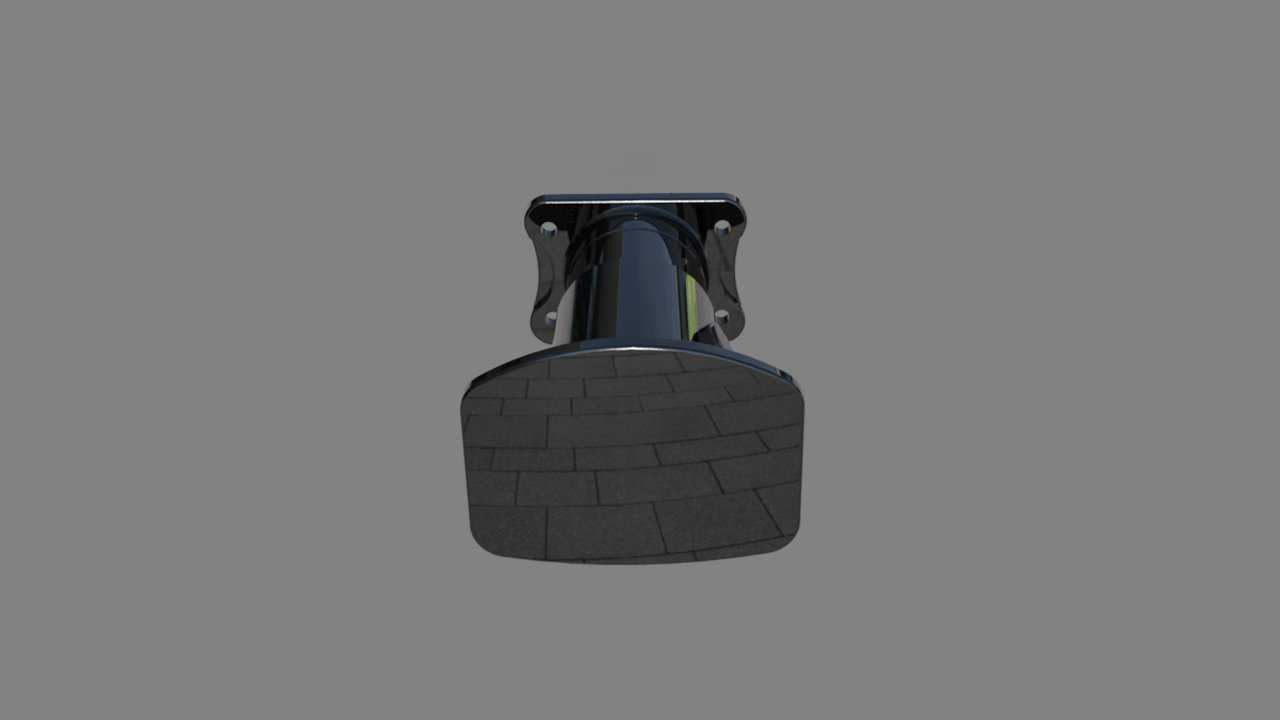

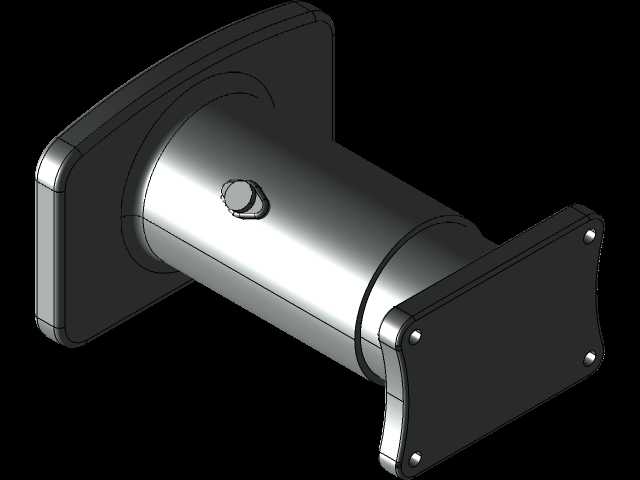

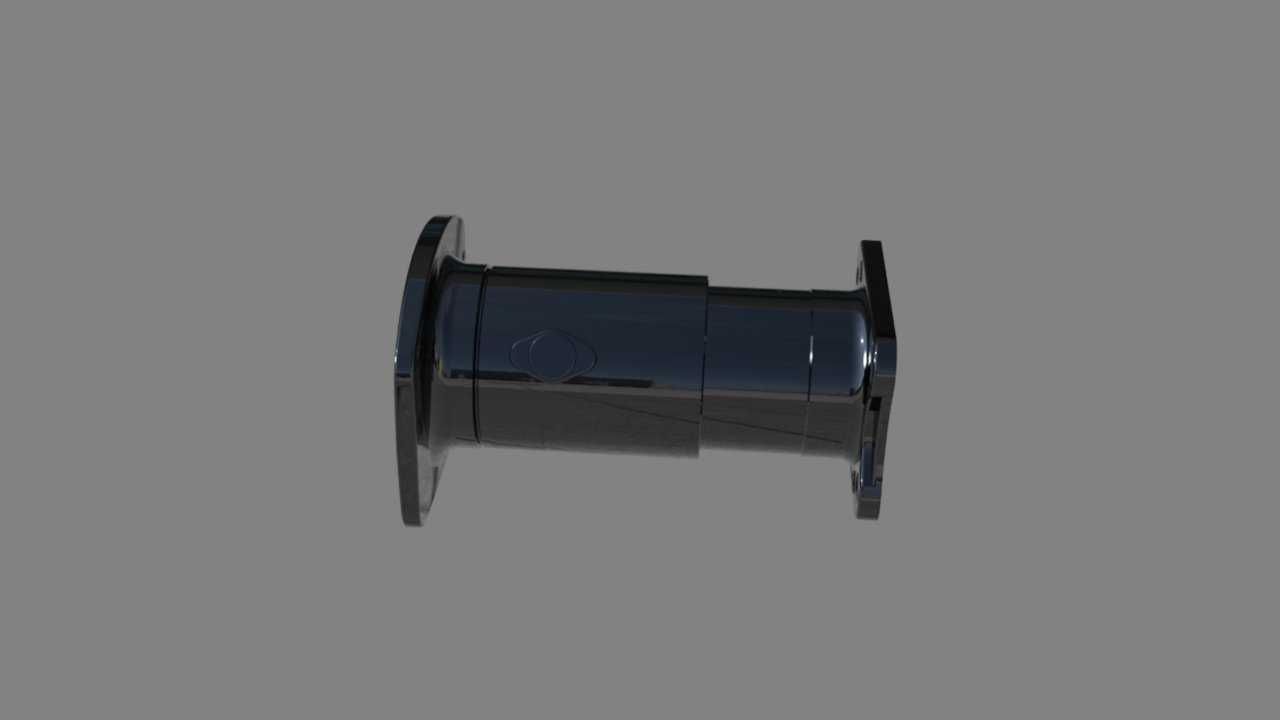

  从功能特性设计上,该缓冲结构采用了前端圆盘承力、中部筒体承载、后端法兰安装的整体布局,前端承力面做了网格状防滑纹理处理,在与对向车钩或者缓冲座接触时,能够避免接触过程中出现滑移错位,保证纵向力传递的对中性,防止偏载引发的结构局部应力集中。中部筒体为整体式承载结构,采用等强度设计思路,筒体壁厚根据不同位置的受力梯度做了差异化处理,靠近前端承力位置的壁厚更大,用于承受连挂瞬间的峰值冲击载荷,靠近后端安装法兰的位置则兼顾安装定位的刚性需求,筒体侧面设置的定位凸台,用于和牵引梁内部的导槽配合,限制缓冲装置工作过程中的周向转动与横向偏移,保证其始终沿纵向轴线方向做伸缩运动。后端的安装法兰采用带加强筋的双耳式结构,法兰上的安装孔位按照标准轨距车辆的安装接口尺寸设计,能够直接与现有主流车型的牵引梁安装座匹配,无需额外做接口改制,降低现场换装的适配成本。

  在设计思路的考量上,整个结构优先保证承载可靠性与载荷传递路径的合理性,所有承力部位的应力传递路径都做了平顺过渡,避免出现直角突变的结构引发应力集中,前端承力盘与筒体的连接位置采用大圆角过渡,后端法兰与筒体的连接位置设置了三角形加强筋,将法兰承受的安装反力均匀分散到筒体壁面上,避免连接位置出现疲劳裂纹。结构的运动行程预留了足够的冗余量,既能够满足正常调车连挂时的缓冲行程需求,也能在极端冲击工况下预留足够的形变空间,避免缓冲结构被压死之后出现刚性碰撞。整个装置的外形尺寸严格遵循铁路车辆车钩缓冲装置的安装边界要求,最大外径控制在牵引梁内部导槽的允许通过尺寸范围内,安装法兰的孔距、端面平面度都符合通用安装规范,安装时仅需要将装置沿导槽推入牵引梁端部,对准法兰安装孔穿入固定螺栓即可完成装配,日常维护时也可以直接从牵引梁端部抽出,无需拆解周边的车钩与底架结构,大幅降低运维的拆装工作量。

  从安装边界的细节设计来看,前端承力盘的突出高度、与车钩尾部的间隙值都经过匹配计算,既保证车钩在正常摆动角度范围内不会与缓冲装置发生运动干涉,也能保证在车钩承受纵向力时,载荷能够平稳传递到缓冲装置的承力面中心,不会出现偏载。筒体的外圆尺寸与牵引梁内部的磨耗板预留了合理的配合间隙,既不会因为间隙过大导致装置工作时出现晃动,也不会因为间隙过小在热胀冷缩或者出现少量形变时出现卡滞,保证缓冲动作的顺畅性。整个结构的所有外露棱边都做了倒角处理,避免装配与运维过程中出现尖锐边角划伤操作人员的情况,也能减少应力集中点,提升结构的疲劳寿命。
