壁挂式太阳能空气集热加热装置结构设计

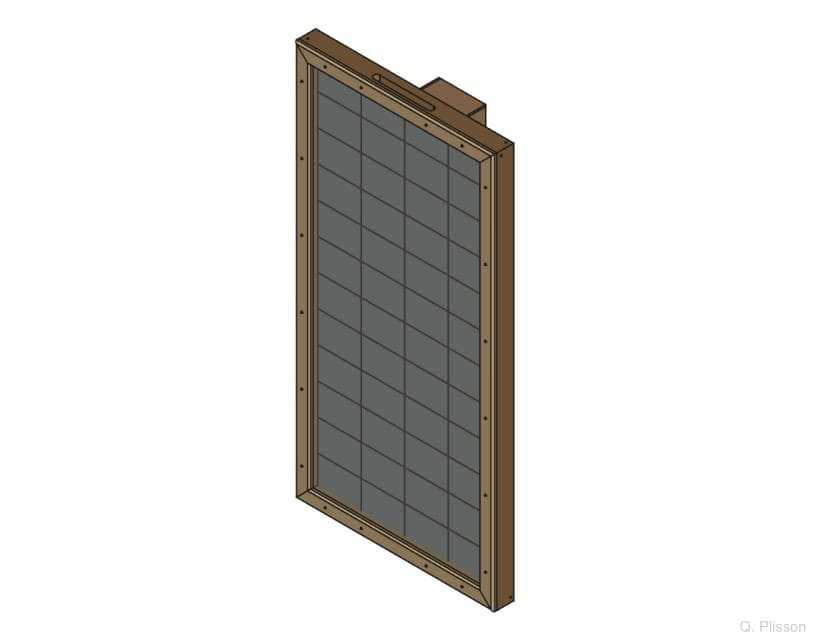

　　集热面采用分格模块化设计，单块集热板嵌入边框密封槽内，槽内预置耐温密封胶条，减少雨天雨水渗入集热腔的风险，同时分格结构可降低单块板材受热胀冷缩产生的形变应力，避免高温工况下集热板翘曲变形影响集热效率。设备顶部预留凸出的热风输出接口，可直接对接柔性通风软管，将加热后的空气输送至需要采暖的空间内部，接口尺寸适配常规民用通风管道规格，无需额外定制转接头即可完成管路对接。集热腔内部设计有折流导风结构，外部空气从设备底部预留的进风格栅进入腔体后，会沿折流板形成S形流动路径，延长空气在集热腔内的停留时间，充分吸收集热板蓄积的太阳辐射热量，避免空气直进直出导致换热不充分的问题。这款太阳能空气加热装置主要面向民用建筑辅助采暖、小型农业大棚冬季补温、户外临时作业点位供暖等场景设计，核心是通过太阳能辐射加热流经集热腔的空气，无需额外水循环管路，避免了传统水暖太阳能冬季冻管、管路跑冒滴漏的运维痛点。设备整体采用薄型壁挂式结构，外框采用金属型材折边拼接成型，边框四周预留均匀分布的安装孔位，可直接通过膨胀螺栓固定于建筑南向立面、大棚侧墙等受光面，安装时需保证设备与墙面预留20-30mm的通风间隙，避免背部热量积聚影响墙体饰面。

　　设计过程中针对不同安装场景的边界条件做了适配优化：针对民用住宅外墙安装场景，整体厚度控制在120mm以内，突出墙面尺寸较小，不会对建筑外立面美观度造成过大影响，同时边框做了圆弧倒角处理，避免棱角磕碰造成人员受伤；针对农业大棚安装场景，边框预留了通用卡箍安装位，可直接固定于大棚钢结构骨架上，无需额外焊接安装支架，降低现场安装的施工难度。设备的自动阱系统经过结构优化，可根据集热腔内部温度自动调节进风口开度：当腔体内温度达到设定阈值时，进风口自动开大提升空气流通量，输出更多热风；当夜间无太阳辐射、腔体内温度低于环境温度时，进风口自动关闭，避免室外冷空气通过管路倒灌进入采暖空间，减少不必要的热量损耗。

　　从结构强度角度考量，边框型材壁厚选取兼顾轻量化与结构刚性的规格，在保证整体抗风载能力满足12级风压要求的前提下，尽可能降低设备自重，减少安装点位的承重负荷，单人即可完成单台设备的上墙安装作业，无需大型吊装设备配合。集热板表面采用选择性吸热涂层处理，太阳辐射吸收比高、红外发射比低，可有效减少集热板自身的热量向外辐射散失，提升整体光热转换效率。设备背部设计有一体化的保温层结构，采用耐高温玻璃棉作为保温填充材料，背部与墙面之间的空气层也可形成额外的保温阻隔，减少集热腔热量向背部墙面的无效传递，让更多热量被流经的空气携带至采暖区域。

　　在安装边界适配方面，设备的进出风接口位置可根据现场管路走向做小幅调整，无需改动主体集热结构即可适配左出风、右出风、上出风等不同管路排布需求，适配不同建筑的管路布局条件。日常运维过程中，仅需定期清理集热板表面的浮尘、落叶等遮挡物即可保证集热效率，设备内部无运动易损件，长期使用的故障概率极低，适合无专业运维人员的民用场景、乡村场景使用。相较于传统的燃煤、电加热采暖设备，该装置完全依靠太阳能辐射作为热源，运行过程中无能源消耗、无废气排放，在光照充足的地区可大幅降低冬季采暖的能源成本，同时不存在燃煤采暖的一氧化碳中毒风险、电加热设备的电路过载起火风险，使用安全性更高。
