工业厂房用波纹PVC屋面瓦结构设计

　　做了十几年结构设计，经手的工业建筑围护构件三维建模不下百套，这次的PVC波纹屋面瓦是近期配合轻钢结构厂房项目做的配套构件，建模前先跑了三个在建的工业园区现场，摸清楚了现场安装的实际痛点才动手搭的结构。很多刚入行的设计师做屋面瓦容易只盯着外观波纹做，忽略实际安装的搭接边界，最后出的模型导到装配体里要么搭接量不够漏雨，要么波峰对不上檩条的安装孔位，现场施工的时候工人要现场裁切，费料又耽误工期。

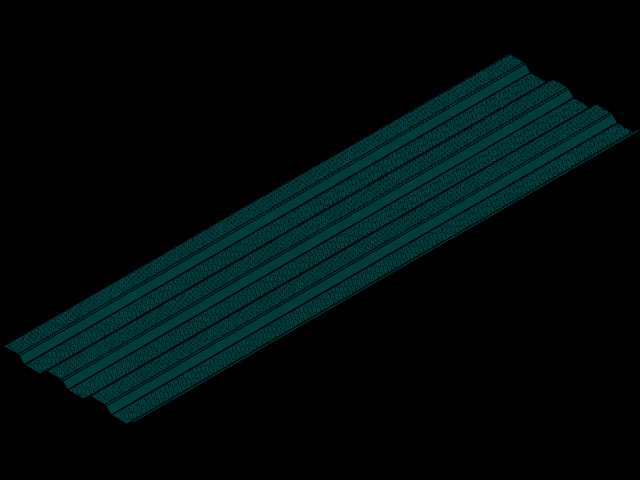

　　先讲实际应用场景，这类PVC波纹瓦目前主要用在大跨度轻钢结构厂房、仓储库房、农贸市场的屋面围护，还有部分老旧厂房屋面的翻新改造，相比传统彩钢瓦，它的耐酸碱腐蚀特性更适合化工车间、养殖棚这类有腐蚀性气体的场景，重量也更轻，能降低屋面檩条的荷载要求，减少主体钢结构的用钢量。建模的时候首先确定的是波型参数，选的是工业领域通用的梯形大波，波高控制在30mm，波距160mm，这个参数是经过多个项目验证的，排水坡度在5度的时候就能保证暴雨天气屋面积水快速排走，不会出现雨水倒灌进搭接缝的问题。

　　设计思路上没有做花哨的异形结构，完全贴合现场施工的实际流程来做：瓦的有效覆盖宽度是800mm，总宽度做了880mm，两边预留的40mm搭接边是特意留的，安装的时候相邻两块瓦的波峰刚好能完全嵌合，搭接边上面做了1.5mm的限位凸筋，施工的时候工人不用反复测量搭接量，凸筋对齐相邻瓦的波谷就刚好到标准搭接位置，能大幅减少现场安装的误差。瓦的长度方向没有做固定死的尺寸，建模的时候参数化设置了长度驱动，实际项目里可以根据屋面的坡长直接调整长度参数，不用重新建模，从屋脊到檐口可以做整瓦铺设，减少横向搭接缝，降低漏水的概率。

　　安装边界的细节是这次建模花时间最多的部分，很多模型只做了瓦的主体，忽略了和其他构件的配合：波峰位置预留的自攻钉安装位做了下沉式的沉台，沉台深度2mm，安装的时候防水胶圈刚好能嵌在沉台里，不会因为打钉的时候胶圈被挤压移位导致漏水；瓦的两端，靠屋脊的一端做了15度的上翻边，靠檐口的一端做了10度的下折边，上翻边能挡住屋脊位置的雨水渗进屋面内侧，下折边能让檐口位置的雨水直接滴落到排水沟里，不会顺着瓦的底面回流到厂房内部。另外考虑到热胀冷缩的问题，安装孔的直径做的比自攻钉直径大2mm，给温度变化带来的形变预留了伸缩余量，避免夏季高温的时候瓦面起拱、冬季低温的时候拉裂。

　　从结构强度上来说，PVC材质本身的韧性比彩钢瓦好，建模的时候在瓦的背面波谷位置加了1mm厚的加强筋，沿着瓦的长度方向通长布置，间距和波距一致，这样人在屋面施工踩踏的时候，波谷位置不会出现凹陷变形，也不会因为长期积雪荷载出现瓦面下弯积水的问题。之前有个项目用的别家的瓦模型，没做加强筋，现场安装完冬天下了一场大雪，瓦面变形积水，最后漏了半个车间的货，损失不小，所以这个细节在建模的时候特意做了强化。

　　实际选型的时候，这个模型可以直接导入到厂房整体的装配体里，配合C型钢檩条、屋脊盖瓦、檐口收边件做干涉检查，提前排查安装的时候会不会出现孔位不对、搭接干涉的问题，不用等到现场安装才发现问题返工。瓦的表面做的是哑光纹理，不是光滑平面，建模的时候特意还原了实际产品的表面磨砂质感，渲染的时候不会出现过强的反光，做项目汇报的时候效果更真实，也能更准确地模拟实际屋面的光影效果，方便和甲方做方案沟通。

　　很多新手做这类建材模型容易陷入外观好看的误区，实际上工业构件的模型核心是要能指导生产、对接安装，每一个尺寸、每一个结构细节都要对应现场的施工逻辑，不然再好看的模型导到工程里也用不了。这个PVC屋面瓦的模型所有尺寸都是按照现行的屋面建材行业规范来设置的，搭接量、波型参数、安装孔位都经过实际项目验证，不管是做方案设计、施工模拟还是构件加工图导出，都能直接用，不用再反复调整尺寸参数。
