适配1/2至1英寸管径的锌合金接地棒夹

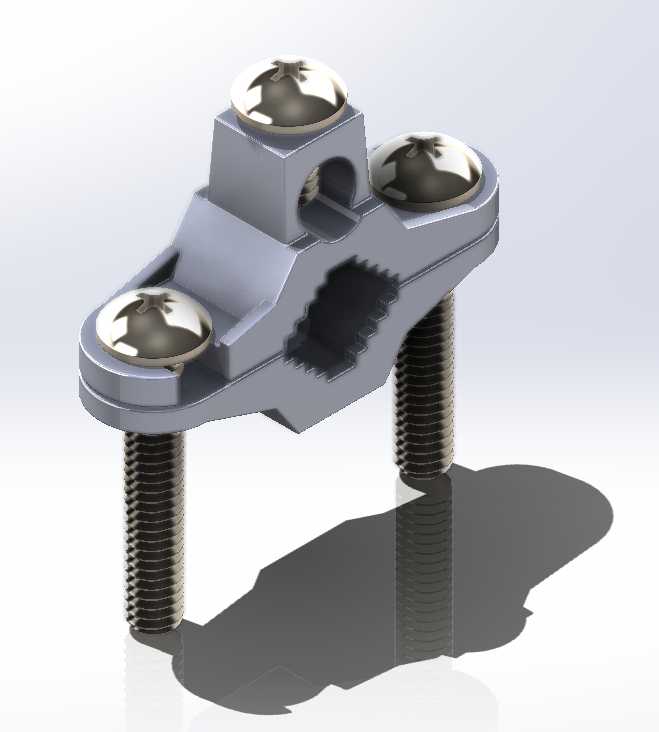

　　夹体材质选用锌合金压铸成型，相比传统铸铁夹件，锌合金的铸造精度更高，夹体合模面的错位公差可以控制在0.1mm以内，抱合时的受力均匀性更好，同时锌合金本身的耐腐蚀性能适配户外埋地、潮湿露天的使用环境，不需要额外做表面防腐处理就能满足常规户外工程的使用年限要求。压紧结构采用三颗圆头十字铜螺钉，铜材质的螺钉不会和锌合金夹体产生严重的电化学腐蚀，长期使用后不会出现螺钉锈死无法拆卸维护的问题，三颗螺钉呈三角分布在夹体的三个受力点位，相比双螺钉结构，压紧时的受力覆盖更均匀，不会出现夹体单侧翘起导致的接触间隙。在低压配电接地系统、户外光伏支架接地、通信基站接地网搭建这类现场施工场景里，接地导体与接地极、引下金属管路的可靠连接，直接决定整个接地系统的导通可靠性，这款接地棒夹就是专门针对这类连接需求设计的机械压紧式连接件。从结构设计逻辑来看，这款夹体采用对开式抱合结构，夹体内侧加工有适配不同管径的多段圆弧齿槽，不需要额外加工管件表面，就能通过齿牙咬合破除镀锌管表面的氧化层与镀锌钝化膜，保证金属接触面的有效导通，避免接触电阻过大导致的接地失效问题。

　　从安装边界来看，这款夹件的抱合管径覆盖1/2英寸到1英寸的镀锌钢棒或者镀锌水管，对应的公制管径为DN15到DN25，基本覆盖了民用建筑接地、小型户外电力设施接地常用的接地极管径范围；夹体的导线侧适配10AWG到2AWG的多股铜芯接地导线，导线压接位置在夹体的上侧平台，拧紧螺钉时夹体的上压板会同步压紧穿入的导线，不需要额外的线鼻子压接工序，现场安装效率更高。实际选型使用时需要注意，这款夹件属于机械压紧式连接，安装时需要按照对角顺序逐步拧紧三颗螺钉，避免单侧受力过大导致夹体出现微裂纹，拧紧力矩控制在8N·m到12N·m之间即可，过大的力矩会导致锌合金夹体的螺纹滑牙，过小的力矩则会导致接触电阻不满足接地规范要求。

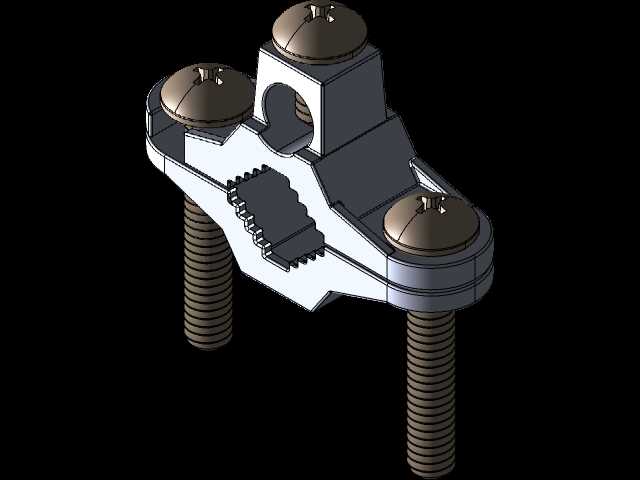

　　夹体的整体外形为对称式结构，建模时可以先绘制单侧夹体的草图，通过镜像命令生成对侧结构，再对螺钉安装孔、内侧咬合齿槽做细节特征处理，齿槽的深度设计为0.3mm，既可以保证咬合破除氧化层的效果，又不会过度损伤管件的镀锌层，避免管件咬合位置出现过早锈蚀的问题。在接地系统的导通路径上，这款夹件承担的是接地导线与接地极之间的过渡连接作用，相比传统的焊接连接方式，采用这种机械夹件连接不需要现场动火作业，在易燃易爆的施工场景、高空作业场景下的施工安全性更高，后期接地电阻检测时如果发现接触不良，也可以直接拆卸打磨接触面后重新安装，不需要破坏原有接地极结构。

　　夹体底部的两个螺栓柱为安装导向结构，穿入对应安装孔后可以快速定位夹体的合模位置，避免安装时上下夹体错位导致的抱合面积不足，导向柱的长度设计为12mm，安装时可以先将导向柱对准孔位预紧，再依次拧紧三颗压紧螺钉，降低现场安装的对位难度。从结构强度验证的角度，锌合金夹体的屈服强度可以达到280MPa以上，三颗铜螺钉的压紧力可以提供超过1200N的正压力，接触面的接触电阻可以稳定控制在1mΩ以内，满足GB50057建筑物防雷设计规范中对于接地连接件的电阻要求，即使在土壤酸碱度较高的区域使用，夹体表面的自然氧化层也可以减缓腐蚀速率，保证连接寿命达到15年以上。建模过程中需要注意夹体内腔的圆弧面是多段不同半径的圆弧拼接而成，不是单一的渐变锥面，每一段圆弧对应一个标准管径的贴合面，这样的设计可以保证在适配范围内的每一种管径，都能有足够的接触面积，不会出现小管径时只有两侧棱边接触的问题；螺钉头的沉槽深度设计为1.2mm，既可以保证十字螺丝刀的咬合深度，又不会因为沉槽过深导致螺钉头强度不足。
