滑动旋转式插销门锁结构设计

　　这款滑动旋转式插销门锁，是面向小型设备舱门、机柜检修门、户外防护箱体门等场景设计的机械式锁止构件，日常使用中无需额外配套锁具，仅通过操作插销的滑动与转动动作即可完成门体的锁定与解锁，结构完全依靠机械配合实现锁止，无电子元器件，适配无供电需求的纯机械锁止场景，在潮湿、多尘、高低温等恶劣工况下也能保持稳定的锁止性能，不会出现电子锁具的电路故障、电池亏电等问题。

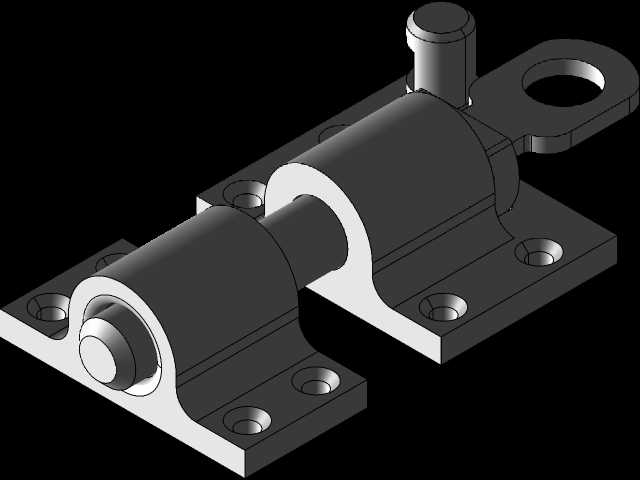

　　从结构设计逻辑来看，整个锁体采用分体式配合设计，固定底座通过四个沉头安装孔固定在门框侧的安装面上，沉头孔的设计可以让安装螺丝的头部完全沉入底座平面，不会突出表面干涉插销的滑动动作，插销主体穿过两个同轴的支撑座，支撑座与底座为一体化加工结构，保证了插销滑动过程中的同轴度，避免长期使用后出现插销卡滞、偏磨的问题。插销的操作端设计有圆柱形操作钮，操作人员可以直接捏持操作钮完成滑动动作，当插销滑动至锁止位后，转动操作钮即可让插销端部的定位卡台卡入对应门体上的锁止卡槽内，此时插销无法轴向滑动，完成锁止；解锁时仅需反向转动操作钮，让卡台脱离卡槽，即可将插销滑回解锁位，操作逻辑简单，单次锁止或解锁动作耗时不超过两秒，适配需要频繁开关门的检修场景。

　　在安装边界的设计上，底座的安装孔位采用对称式布局，两个支撑座的间距经过反复校核，既保证了插销滑动过程中的支撑稳定性，又尽可能压缩了锁体整体的横向占用空间，底座的厚度控制在适配1.5mm至5mm厚度的门板安装场景，安装时仅需在门框对应位置加工四个与沉头孔匹配的安装孔，在门体对应位置加工与插销直径匹配的锁孔以及对应卡台的卡槽即可完成装配，不需要额外加工复杂的异形槽位，降低了现场安装的加工难度。插销的滑动行程经过合理设定，解锁状态下插销端部完全退出门体锁孔的范围，不会干涉门体的正常开合，锁止状态下插销伸入锁孔的长度足够承受常规的外力冲击，不会因为轻微外力撞击就出现插销脱出的问题。

　　从实际使用的可靠性角度出发，整个锁体的活动配合面都预留了合理的配合间隙，不会因为加工误差或者长期使用后的轻微形变出现卡滞问题，插销与支撑座之间的配合间隙控制在合理范围，既不会因为间隙过大导致插销晃动，也不会因为间隙过小导致滑动阻力过大。锁体端部的带孔安装耳可以根据使用需求加装铅封或者挂锁，在需要权限管控的场景下，完成锁止后可以在安装耳处加装铅封或者小型挂锁，避免无关人员随意解锁，拓展了锁具的使用场景。

　　在结构细节处理上，所有的棱角位置都做了微小的倒角处理，避免安装和操作过程中划伤操作人员，插销的端部做了圆弧导向处理，在门体存在轻微对位偏差的情况下，插销也能顺利滑入锁孔，降低了门体安装对位的精度要求。支撑座与插销接触的内孔表面做了光滑处理，长期反复滑动也不会出现严重的磨损，保证锁具的使用寿命。整个锁体没有多余的装饰性结构，所有结构特征都服务于锁止功能，整体结构紧凑，占用安装空间小，既可以用于工业设备的舱门锁止，也可以用于民用设施的小型门体锁止，适配场景广泛。
