小型手持弹射玩具弩结构设计

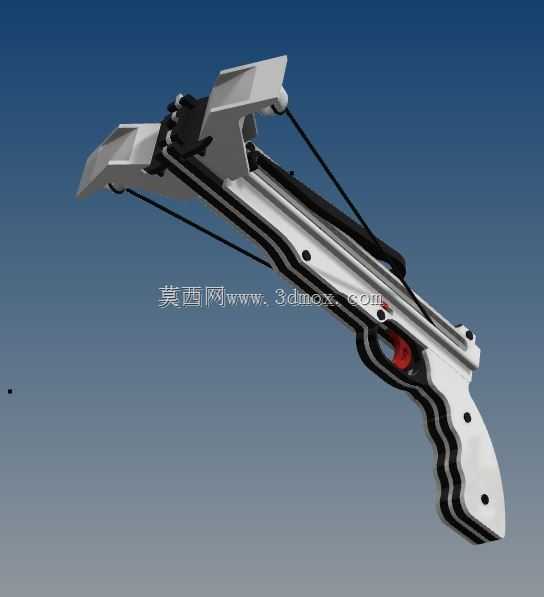

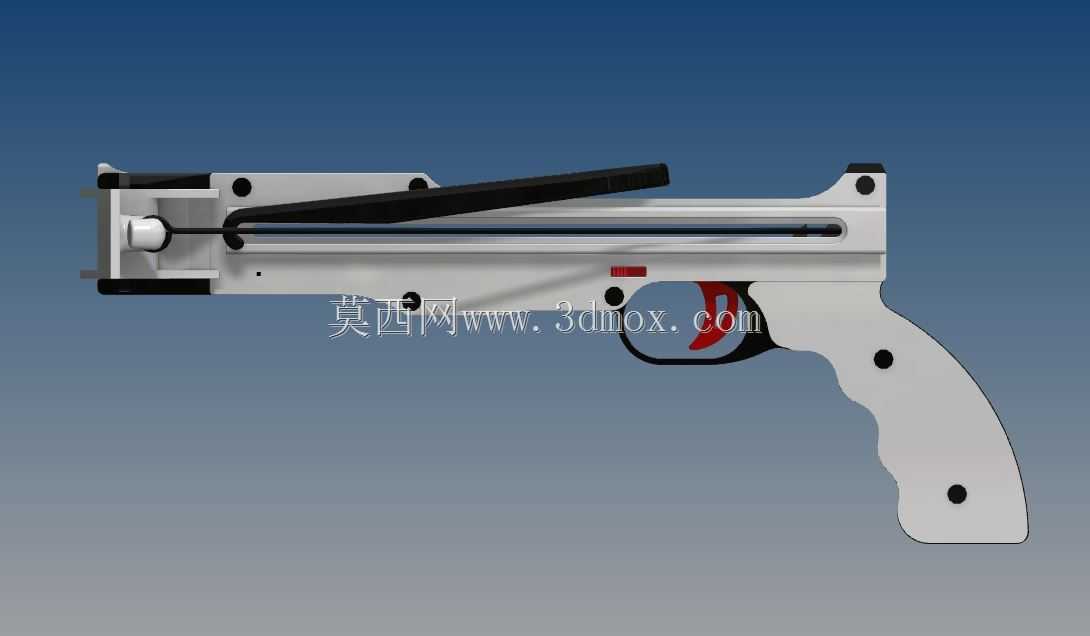

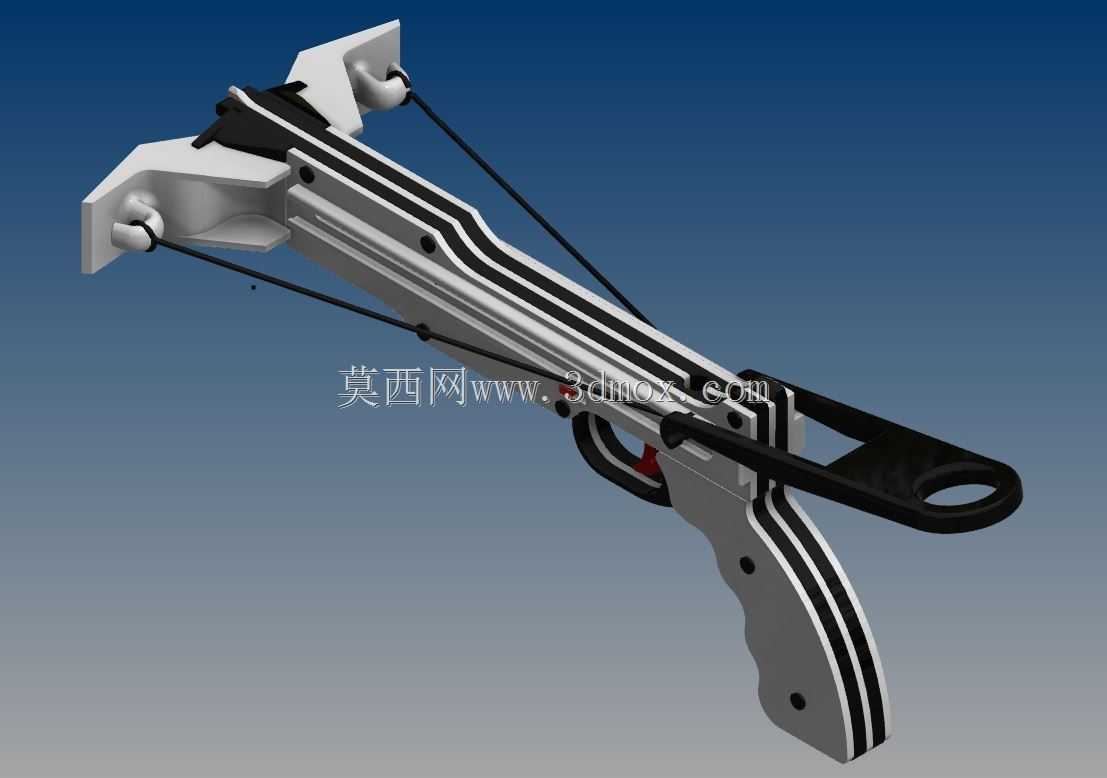

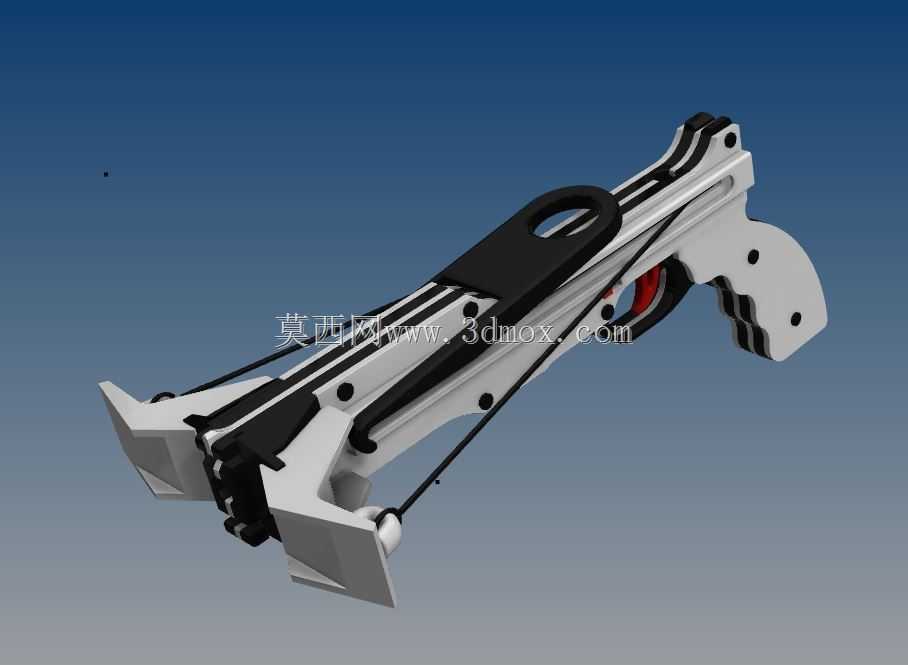

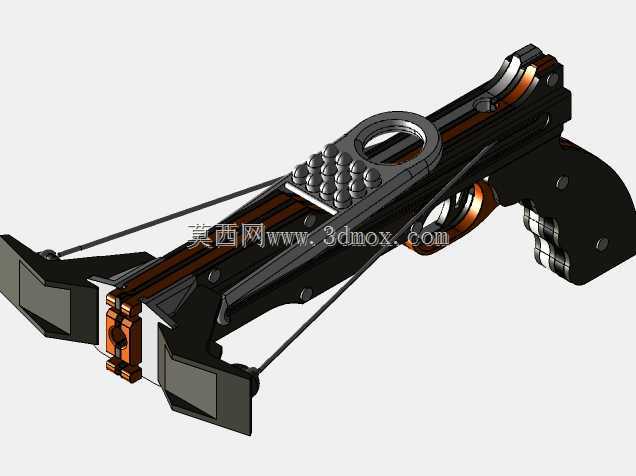

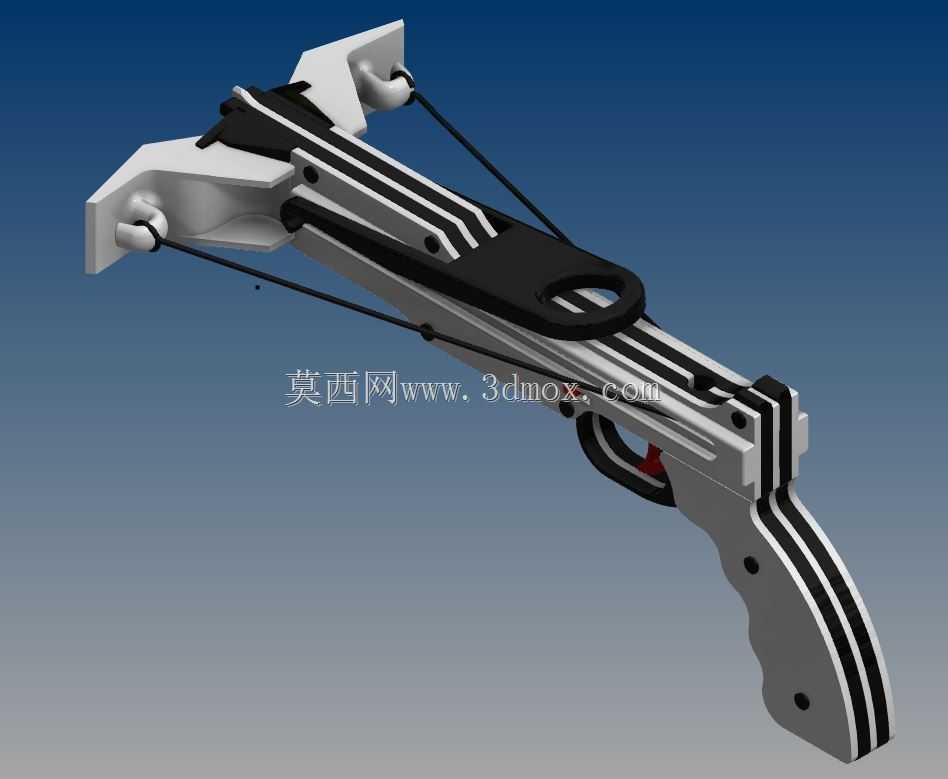

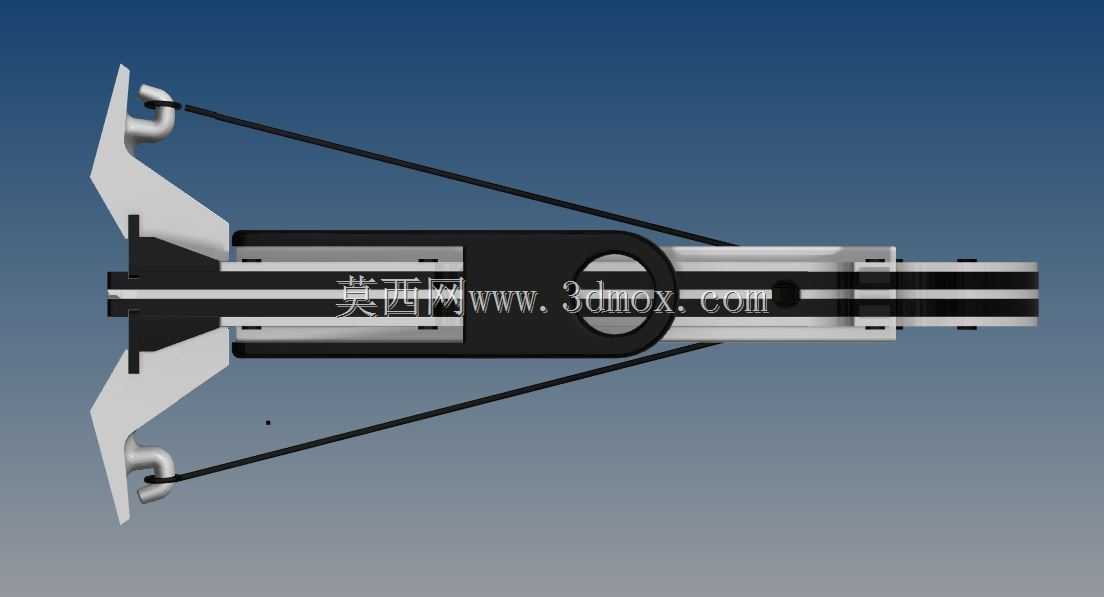

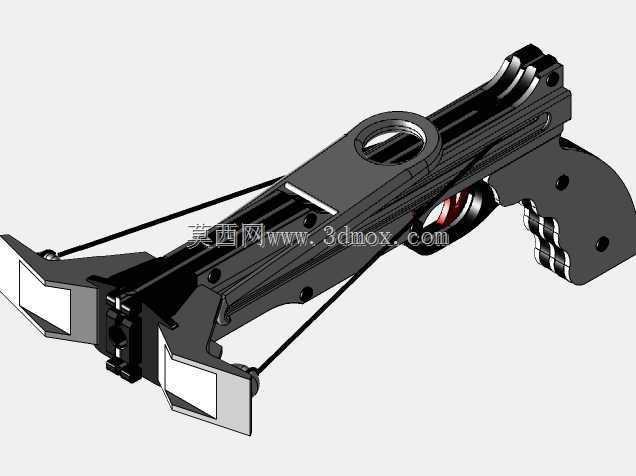

该手持弹射装置整体采用枪式握持布局，主体沿纵向分为前端弩臂挂载区、中部弹力蓄能区与后端握持操控区三部分，整体轮廓贴合单手握持的人机工程要求，无需额外支架即可完成持握、瞄准、发射的全套动作。前端对称设置两处挂点，用于固定弹性元件的两端，挂点采用突出式轴座结构，弹性件的拉力可直接通过轴座传递至主体承力框架，避免局部应力集中导致结构开裂。中部框架采用多层叠合的板式结构，沿发射方向预留平直的弹射导向行程，该段导向面的直线度直接决定弹射物的出射精度，设计时需保证上下层板的平行度公差控制在较小范围，同时在框架侧面开设多组镂空槽，在不损失纵向抗弯强度的前提下降低整体自重。后端握把采用向下倾斜的造型，握持区域的轮廓贴合手掌自然弯曲形态，握把表面预留的装配孔用于叠层板的锁紧固定，多颗紧固件沿握把长度方向均匀分布，保证叠层结构在反复承受发射冲击力时不会出现分层错位。扳机组件内嵌于握把与中部框架的衔接位置，采用杠杆式触发结构，待发状态下扳机卡扣锁住弹射滑块，扣动扳机时卡扣绕转轴转动释放滑块，弹性元件的拉力瞬间转化为滑块的动能，将弹射物沿导向槽推出。该装置适配直径6.5毫米至7.5毫米的弹射体，也可使用适配规格的圆珠笔弹簧作为弹力源，整体尺寸控制在单手握持的范围内，前端弩臂的横向展开宽度小于成年人肩宽，在狭小空间内也可灵活操作。从结构受力角度来看，发射瞬间的冲击力主要沿主体纵向传递，叠层板式结构的纤维方向与受力方向保持一致，可充分利用材料的抗弯性能，相比一体式注塑结构拥有更高的抗冲击韧性。各零部件的装配边界清晰，无复杂的曲面配合结构，普通的数控切割或3D打印工艺即可完成全部零件的加工，装配时仅需通过紧固件与转轴即可完成整体组合，无需特殊的粘接或焊接工序。在实际使用场景中，这类小型弹射装置多用于休闲娱乐场景下的桌面弹射游戏，也可作为机械原理教学的演示教具，直观展示弹性势能转化为动能的物理过程，以及杠杆触发机构的工作逻辑。设计过程中需重点关注弹性元件的拉力与主体结构强度的匹配，若弹性件拉力过大，不仅会超出握把的握持承受范围，还可能导致前端挂点处出现应力断裂；同时触发机构的卡扣行程需设置合理，既要保证待发状态下不会出现滑脱走火，也要保证扣动扳机时的阻力处于舒适区间，不会出现卡滞或触发过于灵敏的问题。导向槽的内壁需做顺滑处理，避免弹射体在滑行过程中出现卡顿，影响出射速度与精度。
