多孔定位焊接工装平台及配套夹具

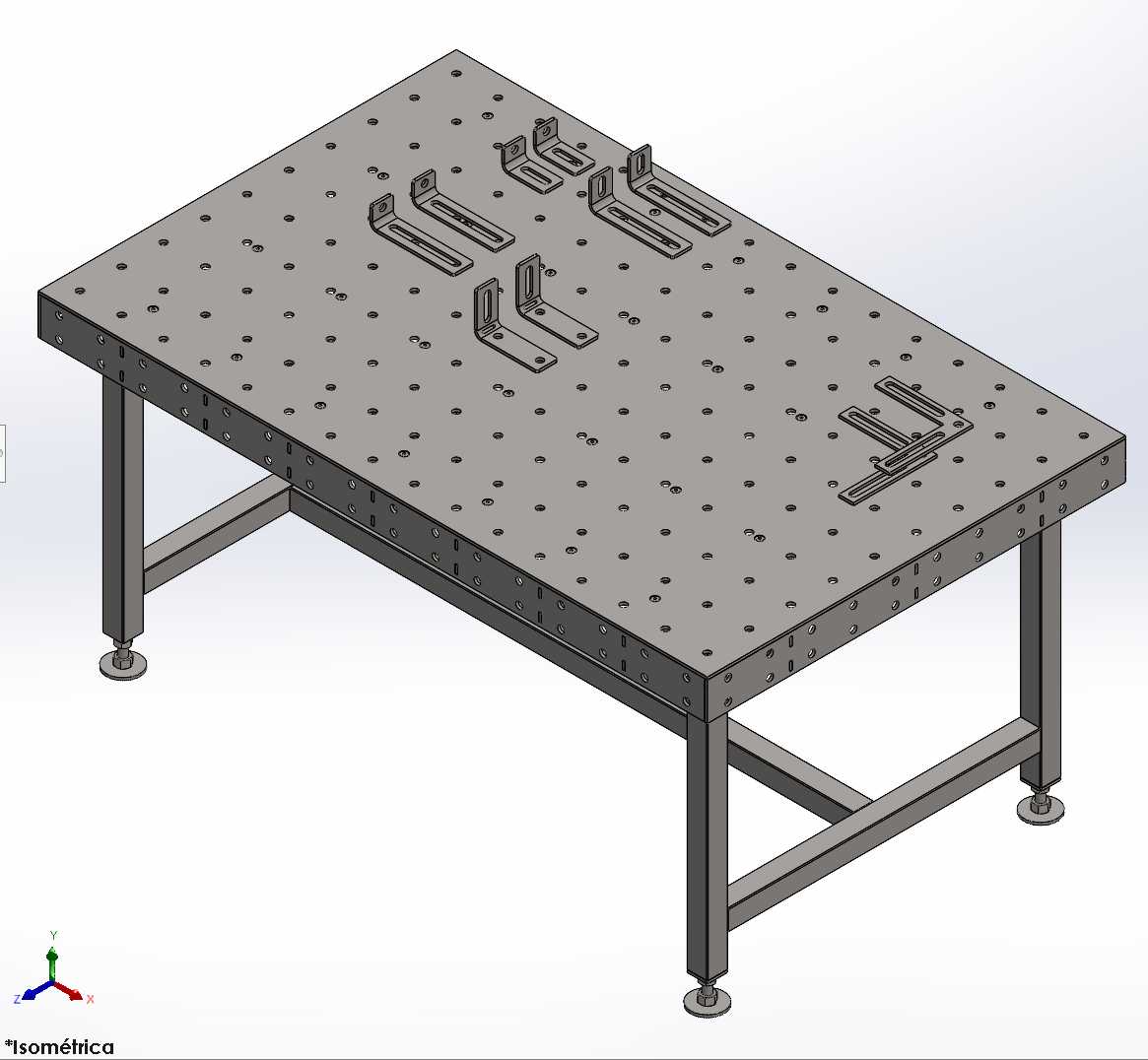

　　该套工装平台主要面向金属结构件焊接加工场景，在五金制品加工、小型钢结构预制、设备维修车间的焊接工位都能适配，替代传统需要反复搭焊临时定位块的作业模式，减少焊前准备的辅助工时。平台台面采用密布的标准化定位孔阵列设计，孔位按照等间距网格排布，所有孔位的位置度公差控制在焊接工装通用精度范围内，可配合快速锁紧销实现任意位置的夹具固定，不需要在台面上额外划线找正，适配不同外形尺寸的焊件装夹需求。台面下方采用型钢焊接的框架式支撑结构，四条支腿底部配置可调式脚杯，可在不平整的车间地面上调整台面水平度，避免因台面倾斜导致焊件装夹错位，支腿之间设置横向连接梁，提升整体框架的抗扭刚度，在大电流焊接、焊件敲击调形的工况下不会出现明显晃动或形变。

　　配套的多组L型定位夹具与压紧组件，可根据焊件的外形轮廓灵活组合，针对框架类、板类、小型支架类焊件，能实现侧面定位、顶面压紧的多点固定，夹具上同样设置与台面对应的安装孔，可通过标准销件快速锁定位置，装夹后不会在焊接应力作用下出现位移。从设计逻辑上看，这套工装优先考虑了焊接作业的实际痛点：传统焊接工位多采用实心铸铁平台，装夹异形件时需要临时焊接定位挡块，焊后还需要打磨去除焊疤，长期使用会导致台面平整度下降，而多孔定位的设计完全规避了这一问题，所有定位与压紧都通过可快速拆卸的标准组件完成，不会对台面造成额外损伤。

　　平台的外形尺寸适配中小型焊接工位的占地要求，安装时不需要额外做地基固定，仅通过底部脚杯调平即可投入使用，台面边缘做了倒角处理，避免作业过程中尖锐边角磕碰划伤，支撑腿的高度符合人体站立作业的舒适区间，减少长时间焊接作业的疲劳感。在实际使用中，可根据焊件的工艺需求拓展更多专用夹具，比如针对圆管类焊件的V型定位块、针对薄板焊接的琴键压紧组件，都能通过台面的标准孔位快速安装，不需要对平台本身做二次改造。平台的台面厚度经过刚度校核，在承受常规中小型焊件的重量、以及焊接过程中的敲击、夹紧力作用下，台面的平面度变形量控制在焊接工艺允许的范围内，不会因为长期使用出现台面下凹的问题。

　　框架部分的型材选型兼顾了刚性与轻量化，整体重量控制在车间内可通过手动液压叉车移位的范围内，方便根据车间布局调整工位位置，不需要动用大型起重设备。所有与焊件接触的定位面都做了平整处理，定位夹具的直角边垂直度符合焊接定位的精度要求，可保证焊件组装时的形位公差，减少焊后矫正的工作量。针对焊接过程中产生的焊渣飞溅，台面的孔位设计做了防堵考量，孔口边缘做了微小倒角，焊渣不容易卡在孔内，日常清理只需要用毛刷清扫台面即可，维护成本极低。这套工装既可以作为固定焊接工位的核心作业平台，也可以搭配移动脚轮作为临时焊接作业的移动工装，适配多品种小批量的焊接生产场景，相比定制化的专用焊接工装，通用化的设计能覆盖更多不同规格的焊件装夹需求，降低工位的工装投入成本。
