C型开式手动螺旋压力机结构设计

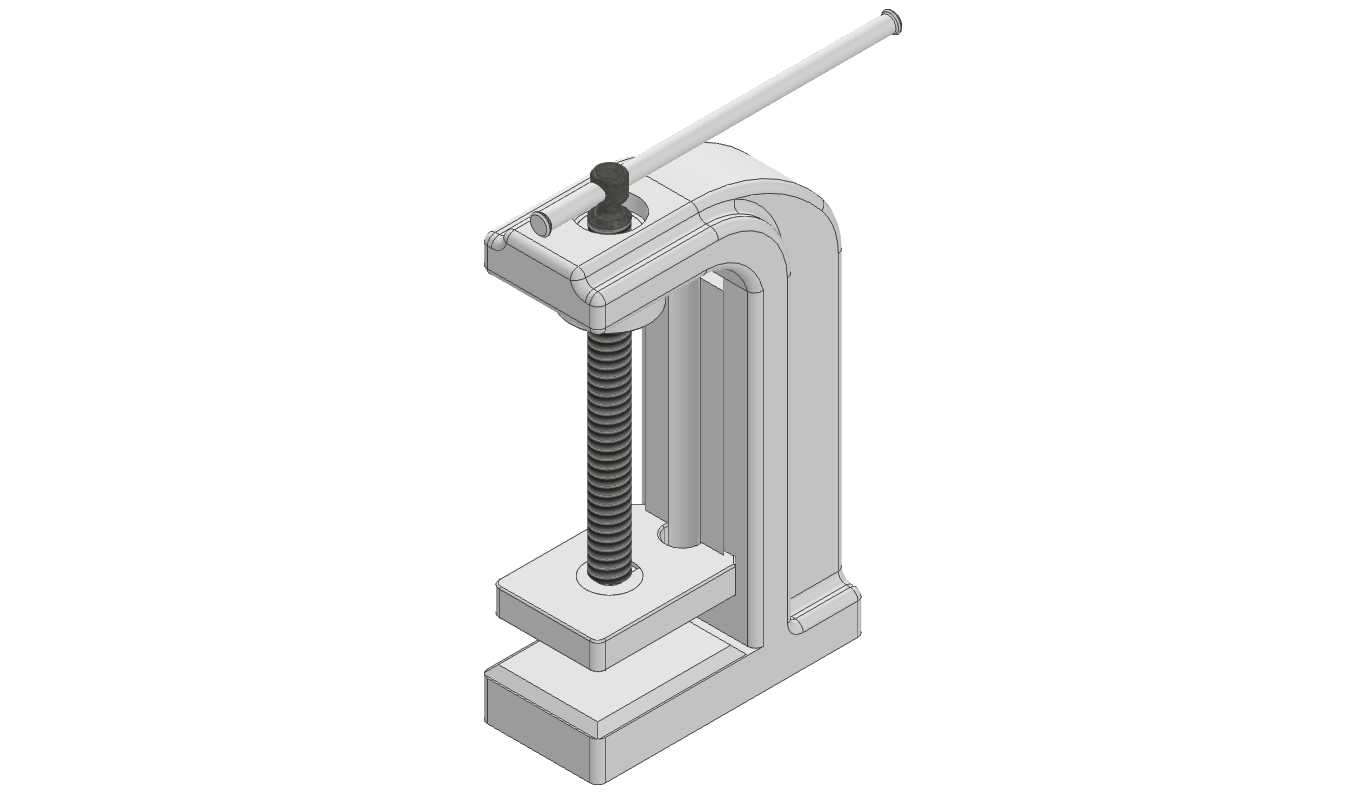

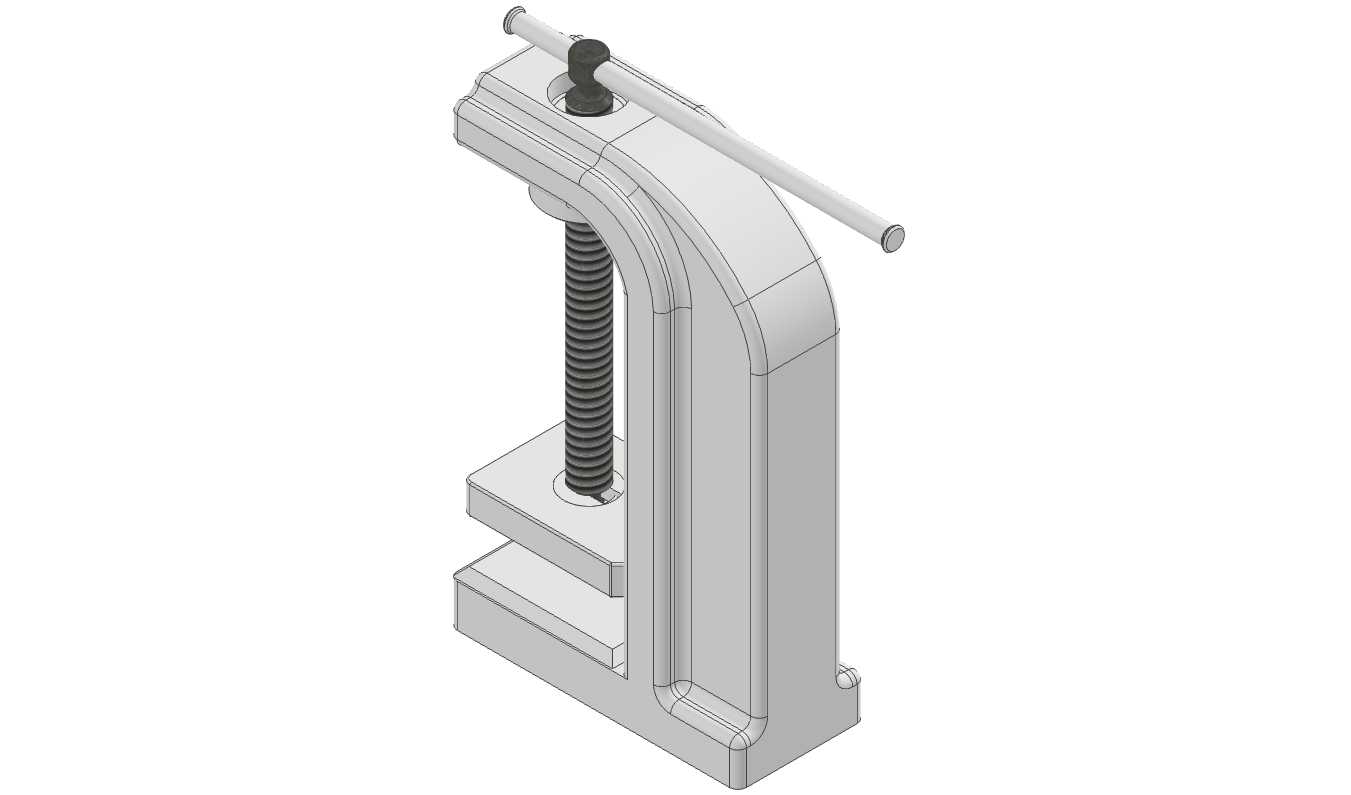

　　这款手动螺旋压力机采用开式C型机身结构，最大输出压力可达25kN，滑块额定行程为250mm，在小型零部件加工、装配场景中有着极高的适配性。从实际应用场景来看，这类手动压力机无需外接动力源，完全依靠人力通过螺旋副放大扭矩输出压力，非常适合小批量维修车间、五金加工个体户、教学实训场景使用，既可以完成小型五金件的压装作业，比如轴承与轴套的过盈配合装配、销钉压入、小型钣金件的校形，也能完成薄金属片的冲裁、压印、简单铆接工序，相比气动或液压压力机，它没有管路布线、气源液压站配套的要求，放置在工作台面上即可使用，移动灵活，维护成本极低，不存在漏油、气压不足等常见故障问题。

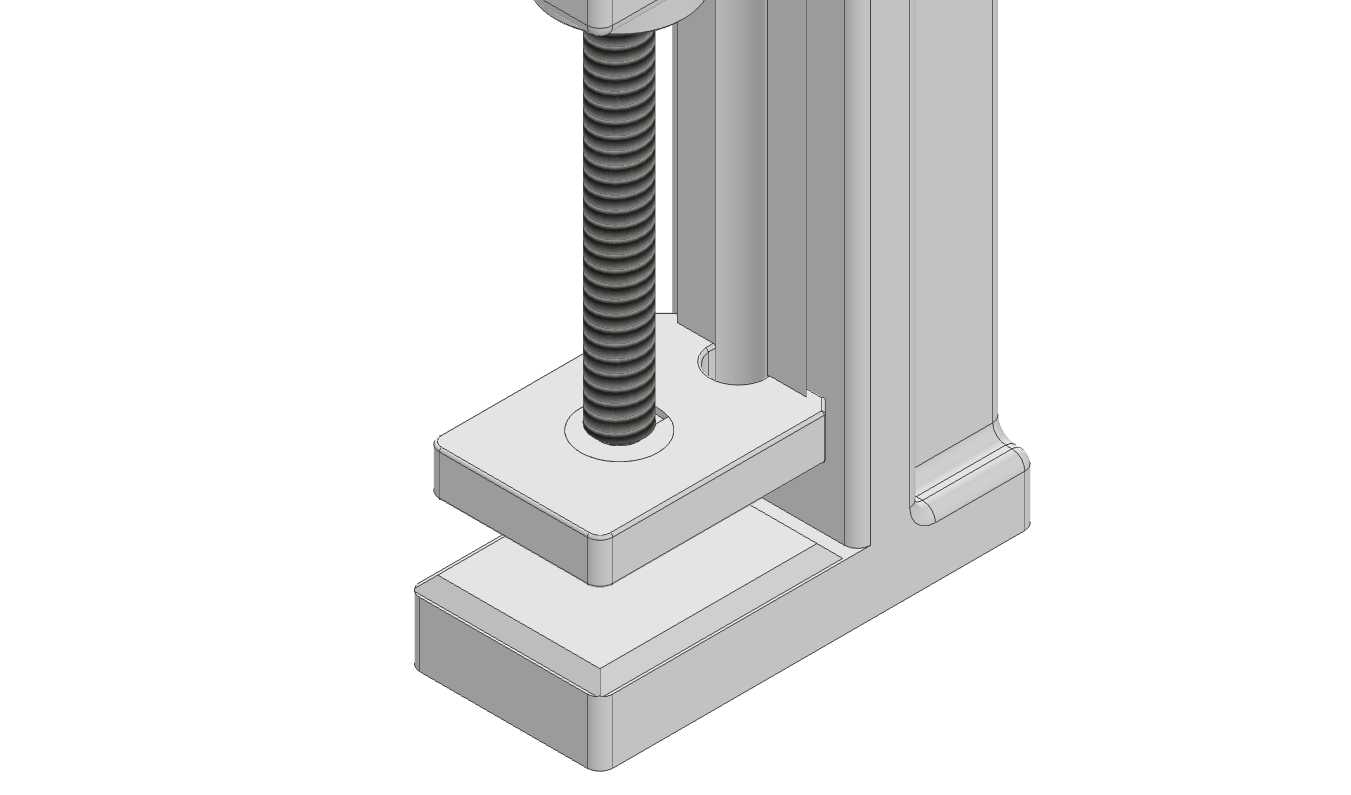

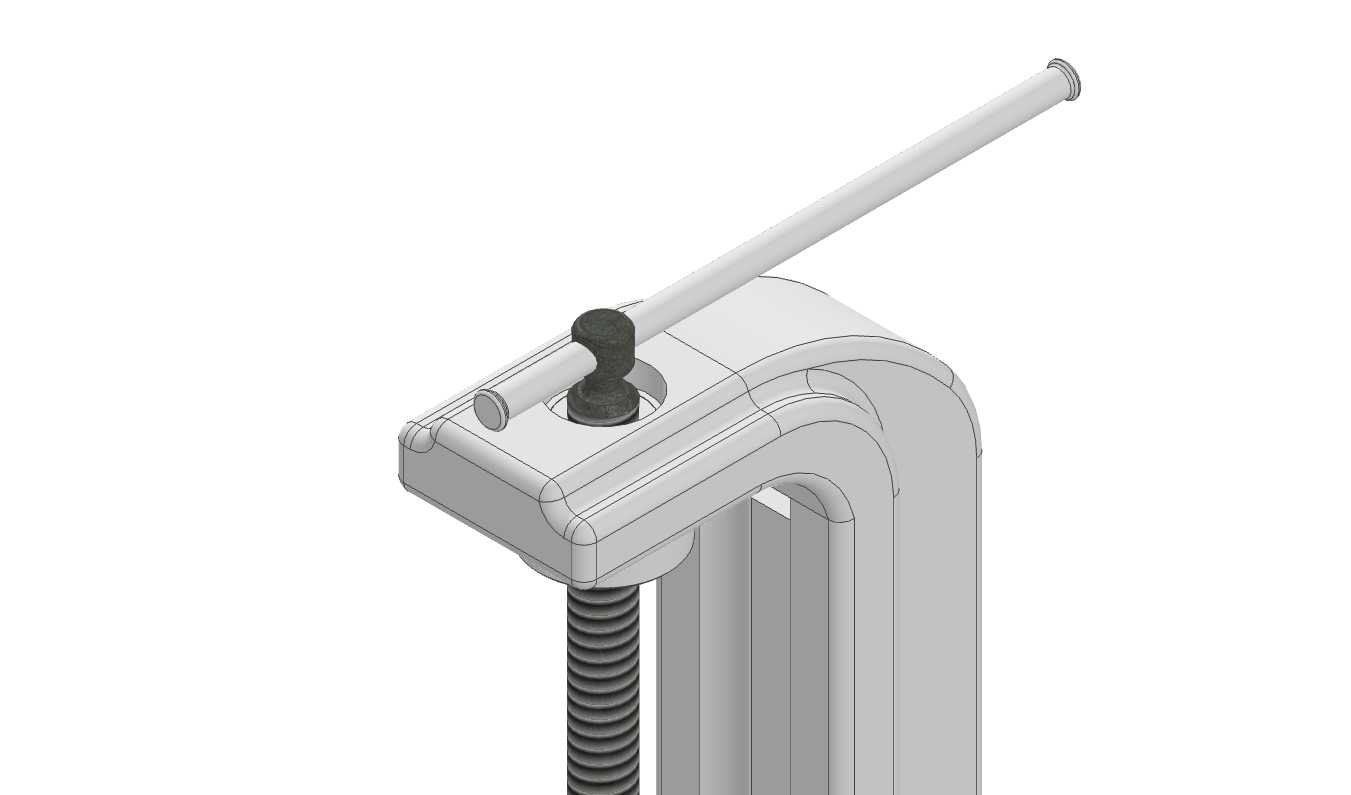

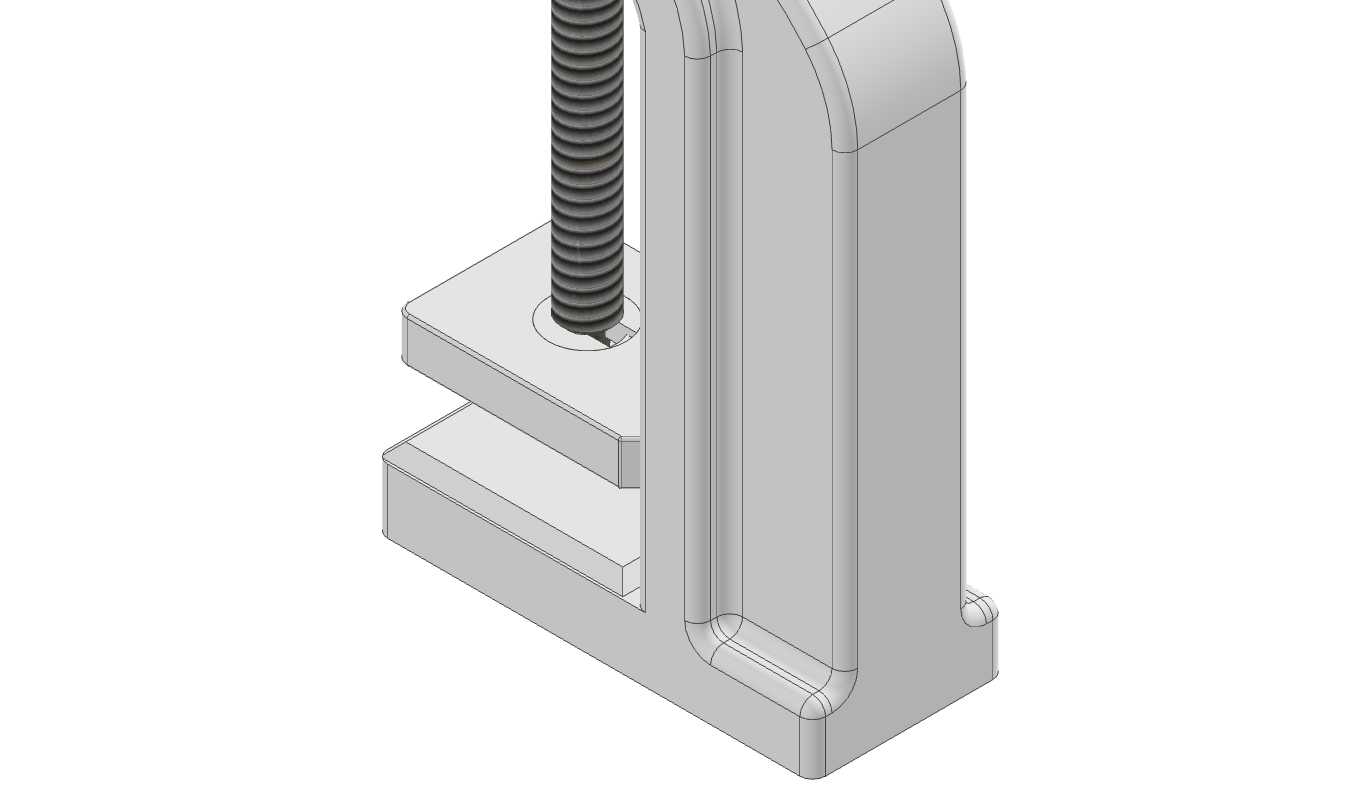

　　从功能特性来看，设备核心的传力结构为梯形螺旋副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合轴向传力，配合加长操作杆，操作人员只需要施加较小的力在杆端，就能通过螺旋副的力放大作用在滑块端输出数吨的压力，操作杆与螺杆顶部采用铰接连接，不用时可以向下转动收纳，减少设备占用的空间。滑块部分采用与机身导轨面配合的导向结构，导向长度覆盖整个行程范围，避免压装过程中滑块出现偏载倾斜，保证压头的工作面始终与工作台面保持平行，压装受力均匀，不会因为偏载导致工件压歪、零件损伤。机身采用整体C型开式结构，开口方向三面敞开，工件取放非常方便，不需要从狭窄的机架内部穿入工件，对于尺寸稍大的异形工件适配性更好，工作台面为平整的矩形加工面，预留了通用的T型槽或者螺纹安装孔位，可以根据加工需求更换不同的压头、夹具，比如V型块、冲裁模座、铆接头，拓展设备的使用场景。

　　在设计思路上，这款模型完全按照实际加工工艺的需求做结构还原，首先机身部分做了合理的壁厚设计，在喉口位置做了加强筋过渡，避免长期满负载使用出现机身开口变形、喉口开裂的问题，螺旋副的螺母部分采用镶嵌式安装在机身顶部横梁位置，磨损后可以单独更换螺母，不需要整体报废机身，降低长期使用的维护成本。滑块与螺杆的连接采用推力轴承结构，避免螺杆转动时带动滑块一起旋转，同时减少螺杆端面与滑块之间的摩擦阻力，操作起来更加省力，压头与滑块采用快换式连接结构，不需要额外工具就能快速更换不同的工作头，适配不同的作业需求。底座部分设计了平整的安装底面，可以通过螺栓固定在工作台上，避免大力压装时设备出现移位，底座的重量经过合理配比，保证设备的重心稳定，即使操作杆转到极限位置也不会出现设备倾翻的问题。

　　从安装边界与尺寸适配来看，250mm的滑块行程可以满足绝大多数小型零件的压装需求，喉口深度经过合理设计，保证压装中心到机身内侧壁有足够的操作空间，工件放置时不会与机身产生干涉，设备整体的外形尺寸控制在桌面设备的合理范围，不需要专门的设备基础，普通的重型工作台就能承载，整体重量适中，两人配合即可完成搬运移位。在实际建模过程中，所有配合面都按照实际加工的公差要求做了间隙预留，螺旋副的配合、滑块与导轨的配合都符合机械设计的公差规范，不存在干涉问题，各个零件都可以单独拆分出工程图用于实际加工生产，不管是用于教学演示螺旋压力机的传力原理，还是用于小型加工作坊的设备自制参考，都有很强的实用价值。这类手动螺旋压力机虽然结构简单，但是在实际生产中是非常实用的辅助工装，很多小批量的压装、校形工序如果使用大型压力机反而会占用设备产能，用这类手动压机就能快速完成，灵活度极高，是小型加工场景中不可或缺的通用工装设备。
