5吨立式金属片压弯成型设备结构

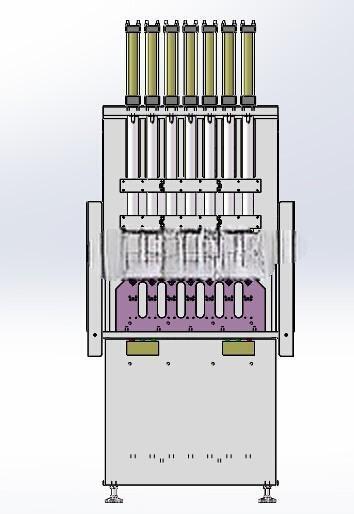

　　在五金冲压、钣金加工、小型金属结构件生产的车间场景里，这类5吨压弯设备是小尺寸金属片成型工序的核心工位装备，主要针对厚度在适配吨位范围内的平板金属坯料，完成单角度或特定轮廓的弯折成型作业，替代传统人工敲击弯折的低效模式，保证成型角度的一致性与折弯位置的精度，适配小批量多批次的零散件加工需求，也可嵌入小型生产线作为单工序工位完成特定弯折步骤。设备整体采用立式框架布局，主体承载结构为厚钢板拼焊的箱型机身，这种结构的优势在于压弯作业时的抗偏载能力强，油缸竖直布置在机身顶部的安装位，压头通过法兰与油缸活塞杆端部刚性连接，压合过程中压力垂直向下传递，避免侧向分力造成的成型偏差。机身下部的工作台面用于安装弯曲下模，模位设置了定位挡块安装槽，可根据不同工件的折弯位置调整挡块位置，无需反复划线找正，减少换产调试的辅助时间。从安装边界来看，设备底部配置了可调式支撑脚杯，可在不平整的车间地面上调整机身水平度，无需额外做预埋基础，整体占地面积控制在小型单机设备的常规范围内，机身侧面预留了液压管路的走线空间与电气控制元件的安装位，外接液压站与电控柜时可通过侧部的走线槽完成布线，不会额外占用设备正面的操作空间。

　　设计阶段优先考虑了作业的安全性与操作便捷性，压头的下行行程设置了硬限位与软限位双重保护，硬限位为机身立柱上的可调机械挡块，可根据模具闭合高度调整最大下行位置，避免压模过载损坏模具或设备；软限位通过行程开关触发，在压头到达设定位置时自动切断油缸下行的供油信号。弯曲模采用分体式设计，上模与压头通过T型槽螺栓连接，下模固定在工作台面上，更换不同成型轮廓的模具时，只需松开连接螺栓即可完成模体更换，适配不同形状弯折件的生产需求。油缸的选型匹配5吨的额定压合力，缸径与杆径经过压合工况下的强度校核，保证满负载下压时活塞杆的挠度在允许范围内，不会出现压头偏斜啃模的问题。

　　设备的操作位设置在机身正面，控制按钮布置在伸手可及的机身侧前方，操作人员放置工件、触发压合、取出工件的动作路径无遮挡，单人即可完成上下料与压合作业，无需额外辅助人员。压弯过程中，金属片放置在下模的定位位置后，油缸带动压头匀速下行，压头先接触金属片表面完成预压紧，随后继续下行配合下模的成型轮廓将金属片弯折至设定角度，保压数秒后油缸带动压头回程，即可取出成型完成的工件，整个压合行程的速度可通过液压系统的节流阀调整，针对不同厚度、不同材质的金属片可匹配不同的下压速度，避免速度过快造成工件开裂或速度过慢影响加工效率。

　　机身的箱型结构内部预留了足够的维修空间，日常维护时可打开侧部的盖板，对内部的管路连接点、行程开关位置进行检查调整，压头与立柱之间的导向面设置了润滑注油点，定期加注润滑脂即可保证导向精度，减少运动部件的磨损。这类设备相比大型折弯机，投入成本更低，占用空间更小，针对小型金属片的单角度弯折作业性价比更高，在五金配件、小型五金壳体、金属支架类零件的生产场景中应用广泛，其结构设计充分考虑了小型加工厂的实际使用条件，无需复杂的配套设施即可快速投入生产，成型精度可满足常规民用五金、通用机械配件的公差要求，压合后的工件折弯处无明显褶皱与裂纹，成型角度的重复精度可控制在小公差范围内，减少后续的整形修正工作量。
