工业级真空金属浸渍处理成套设备结构

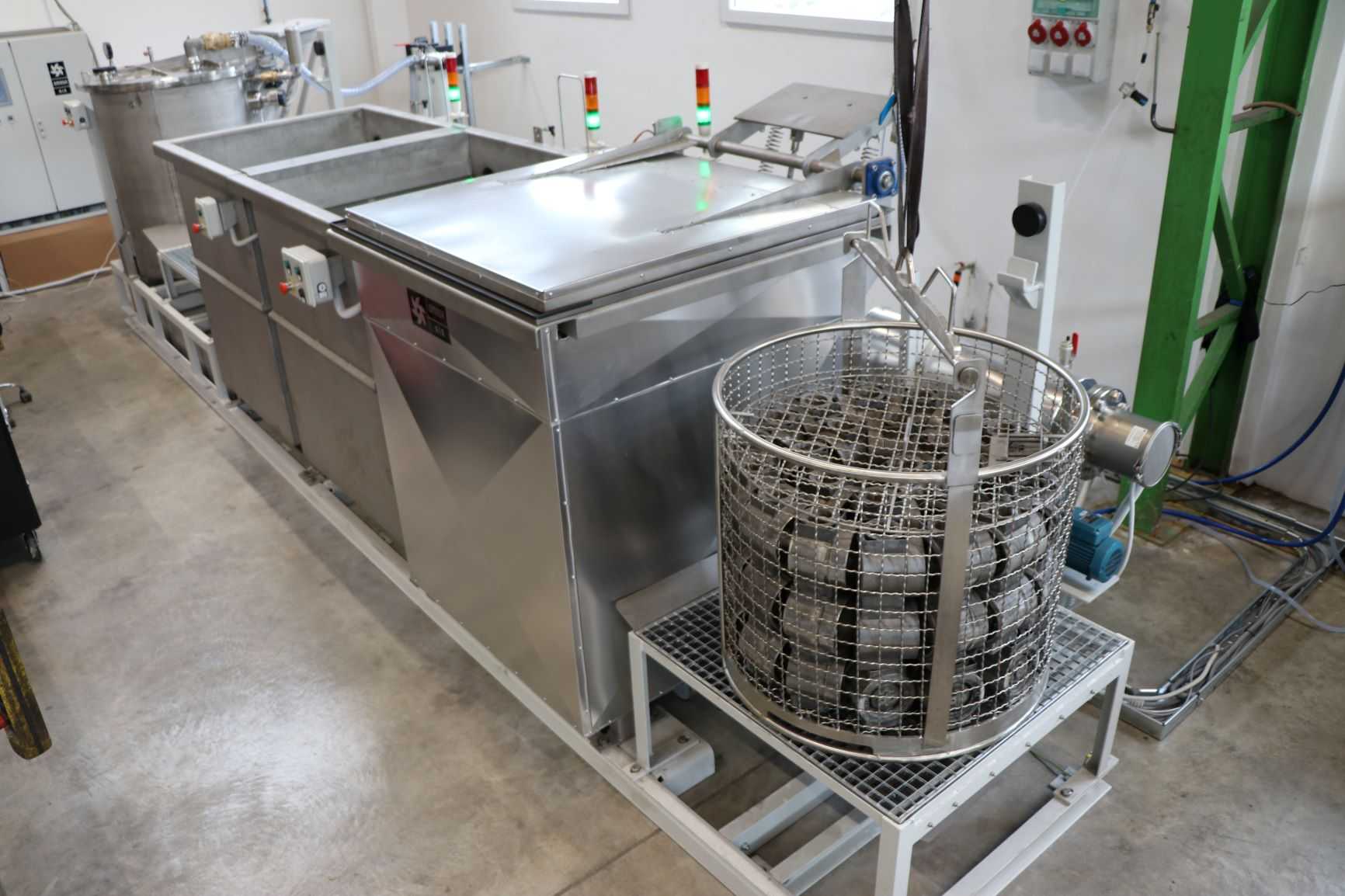

　　这套真空浸渍设备的三维结构完整还原了产线级金属浸渗处理的全流程工位布局，在电子变压器、粉末冶金、压铸件制造场景中，这类设备主要用于解决金属铸件、绕组组件的微孔渗漏问题，通过真空环境下树脂介质的渗透填充，封堵工件内部的细微孔隙，提升部件的耐压、绝缘与防腐蚀性能，是电源变压器绕组浸漆、粉末冶金件封孔工序里的核心处理装备。从结构布局来看，整套设备采用多槽体串联排布设计，依次排布预清洗槽、真空浸渗主槽、回收沥液槽、固化漂洗槽，各槽体之间通过带网孔的物料周转篮实现工件转运，周转篮采用不锈钢圆钢焊接成笼式结构，网格间隙控制在15mm左右，既保证树脂、清洗液可以自由穿透，又能避免小型工件从间隙掉落，篮体顶部设计有吊装挂点，可配套车间内的轻型悬臂吊完成上下料操作，降低人工搬运的劳动强度。主浸渗槽是整套设备的核心承压部件，槽体采用304不锈钢板折弯焊接成型，壁厚根据槽体容积匹配8-12mm的不锈钢板材，槽盖采用快开式锁紧结构，配套硅胶密封胶条保证抽真空时的腔体密封性，槽体侧面预留真空抽气口、树脂加注口、排空口的法兰接口，可直接对接车间的真空系统、树脂储料罐与废液收集管路，设计时充分考虑了管路排布的操作空间，接口位置统一设置在槽体侧后方，避免干涉正面的上下料操作路径。设备的机架主体采用方管焊接框架结构，所有与液体接触的槽体、管路、周转件均采用不锈钢材质，避免长期接触树脂、清洗药剂产生锈蚀污染处理介质，机架底部设计有可调式支撑脚，可根据车间地面的平整度调整设备水平度，调整行程范围在±50mm，满足不同安装地面的找平需求，整套设备的安装边界需要预留至少1.2m的操作维护通道，尤其是槽体开盖侧、管路对接侧需要预留足够的检修空间，避免后期维护时无法拆解管路、更换密封件。

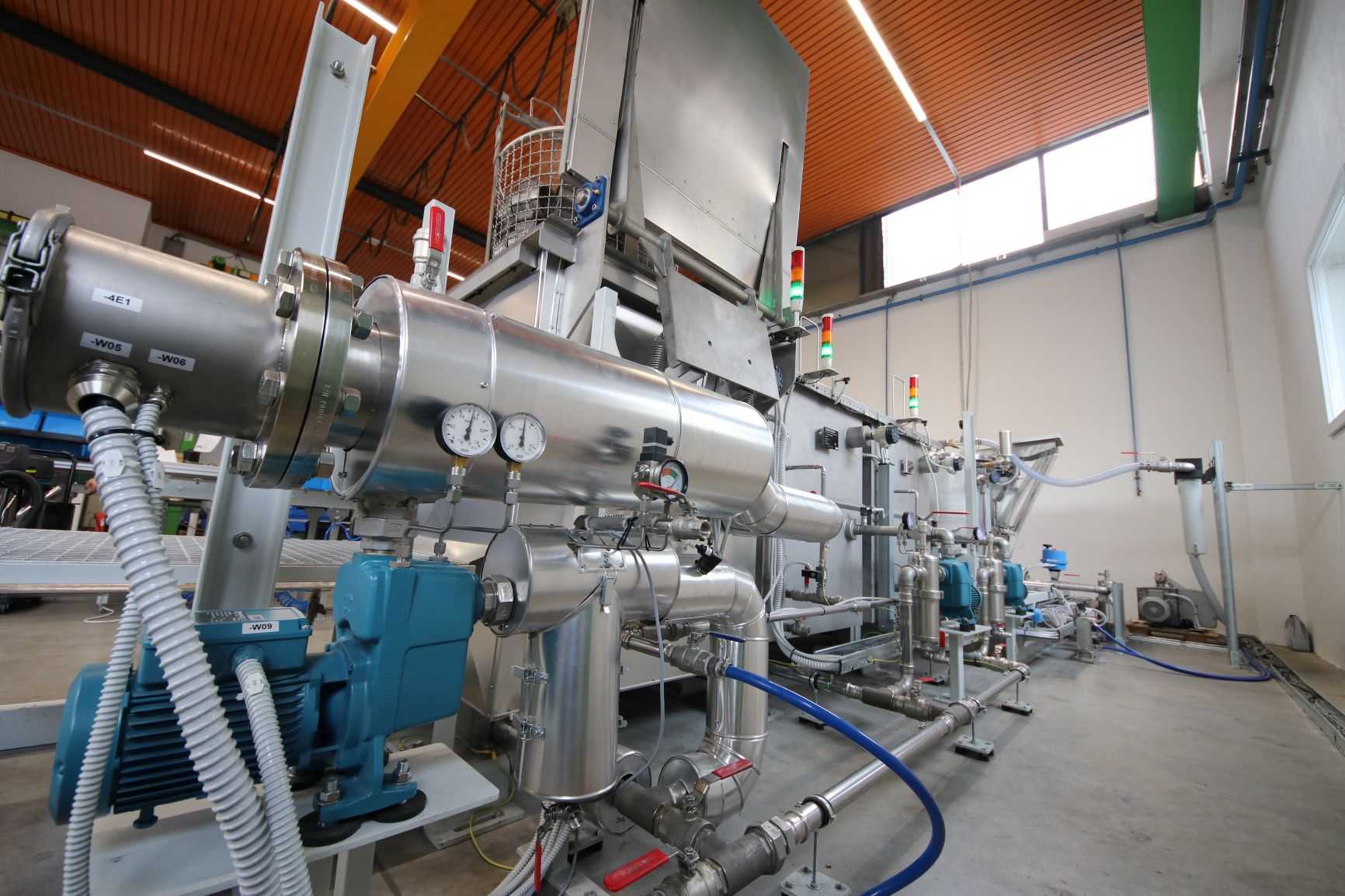

　　设备的侧边配套安装有三色状态指示灯、操作按钮盒与压力真空表，指示灯的安装高度距离地面1.8m，保证车间内各个角度的操作人员都能清晰观察设备运行状态，操作按钮盒采用防水型设计，安装位置距离操作工位0.6m左右，符合人体操作的舒适高度，无需弯腰或抬手即可完成启停、真空度调节、槽盖开合的操作。在功能设计上，这套设备兼顾了浸渗处理的工艺连贯性，从工件装入周转篮开始，依次完成预热干燥、真空抽排、树脂浸渍、压力保压、沥液回收、清洗固化的全流程，各槽体的液位高度、处理时间、真空度参数都可以根据不同工件的处理需求调整，比如针对变压器绕组的绝缘漆浸渍，需要将真空度控制在-0.095MPa以上，保压时间根据绕组的线径与叠厚调整在10-20分钟，保证绝缘漆可以充分渗透到绕组层间的缝隙中，提升绕组的整体绝缘性能；针对粉末冶金件的封孔处理，则需要调整树脂粘度与保压压力，保证树脂可以充分填充到工件内部的连通孔隙中，避免后续使用过程中出现渗漏问题。

　　设计过程中重点考虑了树脂介质的回收利用，在主浸渗槽与沥液槽之间设计有回流管路，工件取出后滴落的树脂可以通过滤网过滤后回流到储料罐中重复使用，降低生产过程中的耗材消耗，槽体底部设计有倾斜的导液坡，角度控制在3°左右，保证槽内的残液可以完全排空，避免残留树脂固化后堵塞管路或在槽底堆积。设备的电气控制元件统一安装在侧边的独立电控柜内，与液体处理区域完全隔离，避免液体溅入导致电气故障，电控柜的防护等级达到IP54，满足车间潮湿、有少量药剂挥发的使用环境，柜内预留有PLC扩展点位，可根据产线升级需求对接自动上下料机械手、自动输送线，实现浸渗工序的全自动化运行。

　　从安装尺寸来看，整套设备的主体长度根据槽体数量控制在3.5-4.5m区间，宽度控制在1.8-2.2m，高度不超过2.2m，可适配大部分标准工业厂房的层高与车间门宽，无需对厂房结构进行改造即可完成进场安装，设备的总重量根据槽体容积不同在1.8-2.5t区间，安装地面的承重需要满足每平方米500kg以上的载荷要求，避免设备长期放置出现地面沉降导致的槽体变形、密封失效问题。在细节结构处理上，所有槽体的边角都采用圆弧过渡设计，避免直角位置残留清洗液或树脂，也方便操作人员日常清洁槽体，槽体顶部的边缘设计有外翻的挡水边，防止液体溢出流到设备外部污染车间地面，周转篮的底部设计有支撑脚，放置在沥液工位时可以保证篮体与槽底之间有150mm的沥液空间，让工件表面残留的树脂可以充分滴落回收。
