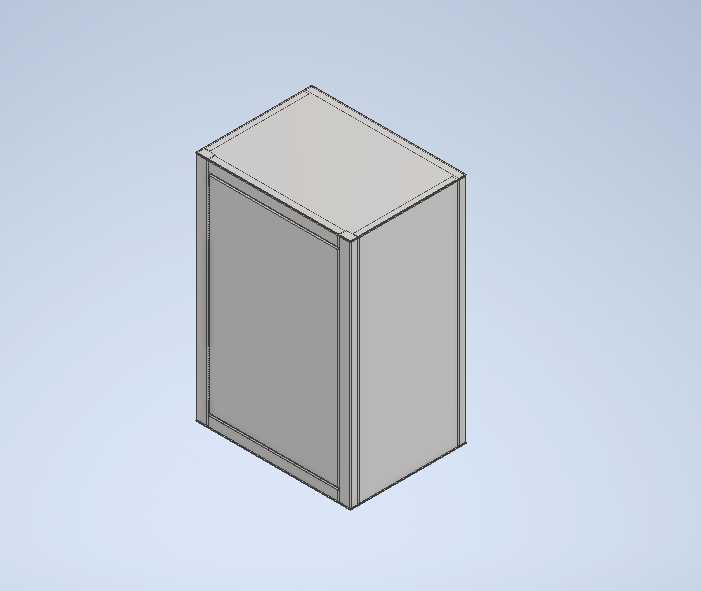

带铰链单开门钢板设备防护外壳结构

　　这款钢板壳体结构，主要面向低压电气配套、小型工业控制单元、桌面型测试设备的外层防护需求，在车间现场布线、实验室设备搭建、户外临时供电点位等场景中，可作为内部核心器件的承载与防护载体，替代传统定制焊接壳体的高成本方案，适配多类需要独立封闭安装空间的电气、电子类部件安装。从实际使用角度看，这类壳体的核心作用是隔绝外界环境对内部器件的干扰，日常生产场景中，车间内的金属切屑飞溅、浮尘沉降、日常清洁时的溅水，都可能导致内部接线端子短路、器件引脚氧化，这款壳体的封闭结构可形成有效物理阻隔，单开门的设计也兼顾了日常检修的便捷性，无需整体拆卸壳体即可完成内部器件的接线调试、故障排查与元件更换。

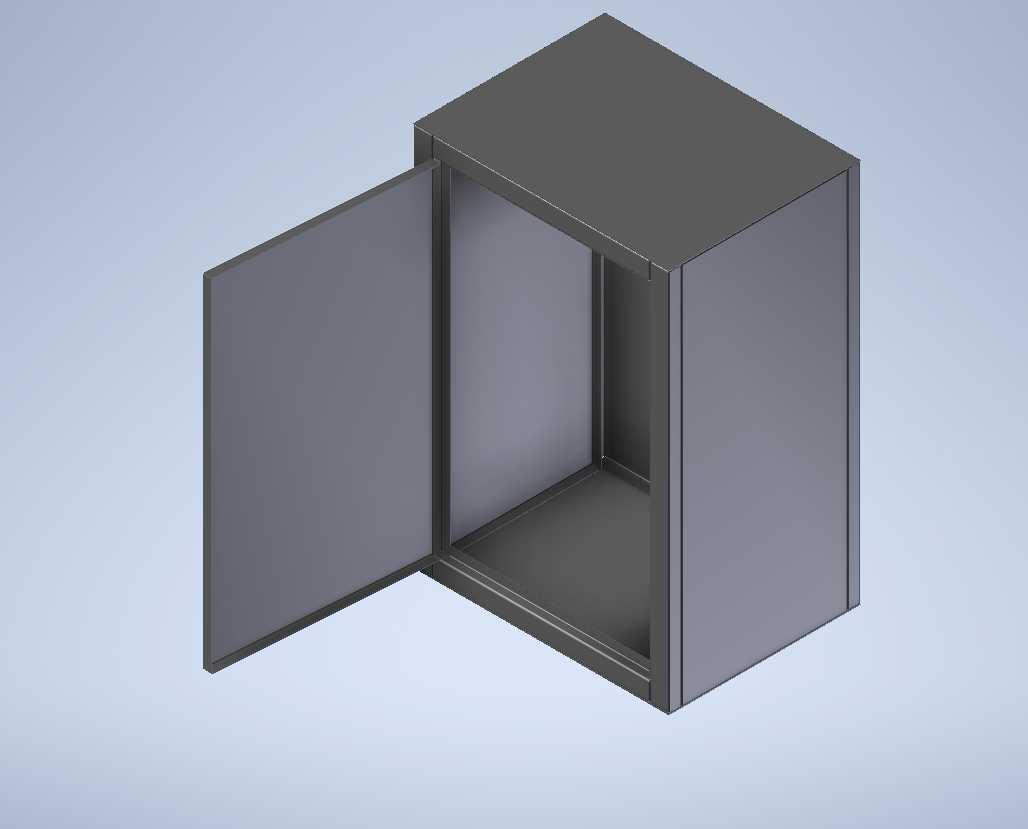

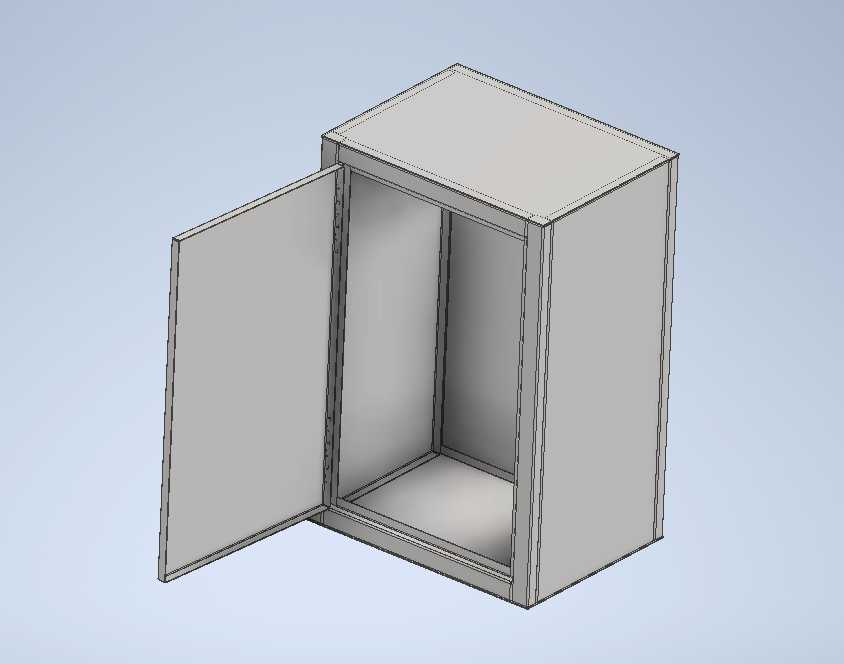

　　结构设计上，整体采用等厚薄钢板折弯拼接成型，摒弃了复杂的曲面造型，所有折弯边均采用标准直角折弯工艺，加工时无需特殊模具，普通数控折弯设备即可完成所有板件的成型工序，有效降低加工成本与生产周期。门体与主体框架之间采用钢琴铰链连接，铰链沿门体侧边通长布置，相比普通点状合页，通长铰链的受力分布更均匀，门体开关过程中不会出现局部应力集中导致的板件变形，即使长期反复开关，门体与框架的配合间隙也能保持稳定，不会出现门体下垂、密封边错位的问题。

　　壳体内部预留了统一的安装边界，底板位置预设了通用安装孔位阵列，可适配不同尺寸的安装板固定，内部净空间满足常规小型变压器、控制模块、接线端子排的排布需求，安装时可根据内部器件的尺寸灵活调整安装位置，无需额外在壳体上二次打孔。门体关闭后，侧边与框架的贴合边采用折边咬合结构，配合缝隙处的自然贴合，可实现基础的防淋水、防大颗粒灰尘侵入的效果，满足常规工业环境下的NEMA1型防护要求，可应对日常工况下的间接溅水、浮尘堆积问题，无需额外加装密封胶条即可达到基础防护等级，若应用在湿度更高、粉尘更大的场景，也可在贴合边处加装自粘密封胶条进一步提升防护等级，壳体本身的折边结构已为胶条预留了安装空间。

　　从安装适配性来看，壳体的背部预留了壁挂安装孔位，可直接通过膨胀螺栓固定在墙面、设备机架侧面，底部也预留了落地支撑的安装平面，可直接放置在工作台面、设备机架层板上使用，无需额外加装支撑脚架，整体外形方正，外部无突出的结构件，多台壳体并排安装时可紧密贴合，节省安装空间，适合在密集布线的控制柜、设备集群场景中使用。板件连接位置采用内部点焊加外部打磨的工艺处理，外部表面无突出的焊点、螺栓头，整体外观平整，后期做表面喷塑处理时可获得均匀的涂层效果，也可根据使用场景需求做镀锌、喷漆等不同表面处理，适配不同的防腐、外观要求。门体上可根据需求加装锁具、观察窗等配件，对应的安装位置在板件设计时已预留了加工余量，无需改动主体结构即可完成配件加装，适配不同场景的使用需求，比如在公共区域使用时可加装门锁防止无关人员随意开启，需要观察内部器件运行状态时可加装亚克力观察窗，不用开门即可查看内部指示灯、仪表的显示状态。
