600x600x210规格威图面板结构设计

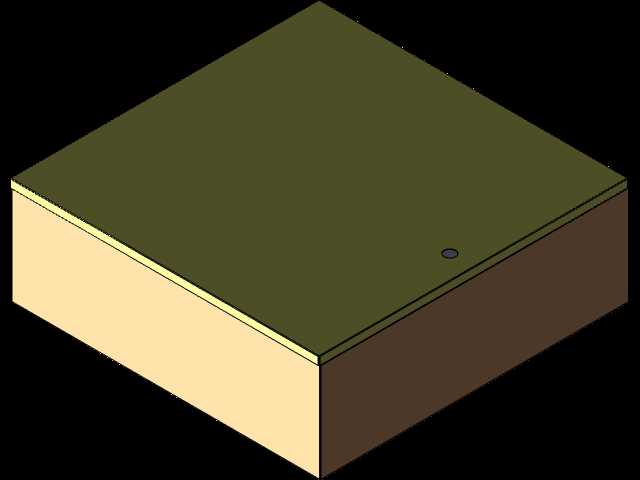

　　在工业配电、电控系统集成的现场施工与柜体预制环节，威图体系的面板构件一直是柜内布局、外部防护的核心配套部件，本次呈现的600x600x210规格面板，正是适配标准威图柜型的顶面封盖构件，在实际工程场景中承担着柜体顶部密封、外部荷载承载、局部点位预留的多重作用。从结构设计的逻辑来看，这款面板没有采用冗余的造型设计，整体以方正的平板结构为主体，边缘做了适配柜体边框的阶梯式搭接结构，安装时可以直接嵌入柜体顶部的安装槽位，不需要额外做密封压条的二次裁切，搭接边的高度刚好匹配标准威图柜的边框型材厚度，安装完成后面板顶面与柜体边框齐平，不会出现突出或者凹陷的装配误差，能有效避免积灰、积液渗入柜内的问题。面板主体的厚度经过力学核算，日常工况下可以承受常规的检修踩踏、顶部轻型辅件放置的荷载，不会出现中部凹陷变形的情况，表面做了哑光的防护涂层处理，在工业车间的多尘、潮湿环境下能保持长期的表面稳定性，不会轻易出现锈蚀、涂层脱落的问题。面板一角预留的小型开孔，是为了方便柜内温度传感器、接地标识件或者局部透气阀的安装，开孔位置避开了柜体内部的母排、元器件安装的干涉区域，不需要现场施工时重新定位钻孔，能大幅减少现场加工的工作量。从安装边界来看，这款面板的外轮廓尺寸严格匹配600mm宽度、600mm深度的标准柜体，210mm的侧边高度刚好覆盖柜体顶部的型材搭接位，安装时只需要对准边框的固定孔位，用标准的自攻螺丝或者卡扣件就能完成固定，不需要做额外的尺寸修配。在实际的项目应用中，这类面板常被用在车间低压配电柜、变压器配套柜体、工业控制机柜的顶部封装，尤其是在电控柜成排布置的车间场景里，统一规格的面板能保证整排柜体的顶面平整度，方便后期在柜体顶部布设走线槽、照明辅件等配套设施。

　　设计过程中充分考虑了不同场景的适配性，面板的内侧预留了加强筋的布置空间，在需要更高荷载要求的场景下，可以在内部加装加强筋结构，不需要重新开模制作面板主体；面板的涂层颜色选用了工业柜体常用的橄榄绿配色，和常规威图柜体的表面颜色保持一致，安装后不会出现明显的色差，能满足项目的外观一致性要求。很多现场施工的结构工程师都有过类似的经验，非标的柜体面板往往需要现场测量、裁切、打孔，不仅耗费工时，还容易出现尺寸误差导致密封不严的问题，这款标准化尺寸的面板，从根源上规避了现场加工的各类问题，所有的安装孔位、搭接尺寸都经过实际装配验证，和标准柜体的匹配度可以做到零间隙装配。

　　从结构建模的角度来看，这款模型还原了面板的所有装配特征，包括边缘的搭接台阶、预留的安装小孔、侧边的固定位结构，在做整柜的三维装配模拟时，可以直接调用这个模型做干涉检查，验证顶部辅件安装时的空间余量，避免后期实际装配时出现元器件和面板干涉的问题。面板的侧边结构做了微小的倒角处理，不仅能避免安装时划伤施工人员，还能在安装时起到导向作用，让面板更顺畅地嵌入柜体边框，不会因为边角的毛刺卡住安装位。在长期的使用过程中，这类面板的密封性能直接影响柜内元器件的运行稳定性，所以设计时在搭接边的位置预留了密封胶条的安装槽，安装时可以嵌入配套的密封胶条，进一步提升柜体的防护等级，满足多尘、潮湿甚至轻度喷淋场景的使用要求。

　　不同于很多非标定制的面板，这款标准化的威图面板在批量预制时可以大幅降低生产成本，统一的尺寸规格也方便仓储、运输，现场安装时不需要专业的钣金加工人员，普通的电气施工人员就能快速完成装配，能有效缩短整个电控系统的施工周期。在做三维建模的时候，需要特别注意面板的壁厚均匀性，避免出现壁厚突变导致的喷涂不均、应力变形问题，这款面板的整体壁厚保持一致，边缘的搭接位通过折弯结构实现，没有额外的拼接焊缝，整体结构强度更高，长期使用不会出现焊缝开裂的问题。对于从事柜体结构设计、电气系统集成的工程师来说，这类标准化的构件模型可以直接纳入常用件库，在做不同项目的柜体设计时直接调用，不需要重复建模，能有效提升设计效率，同时标准化的尺寸也能保证和市面上的标准威图柜配件完全通用，减少后期的配件采购、替换成本。
