工业级电压放大器箱体结构三维设计

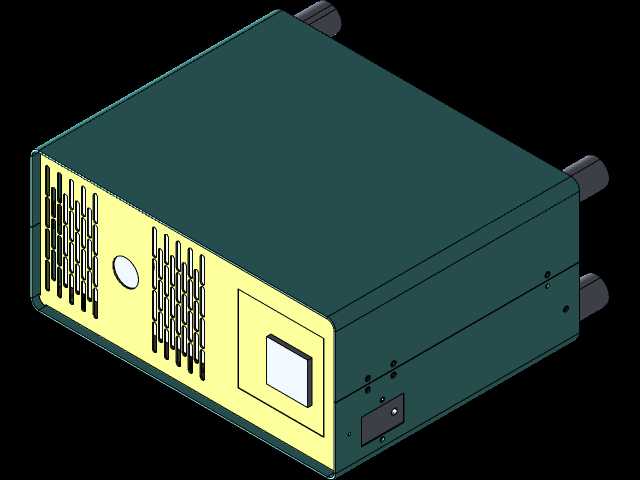

　　在工业测控、实验室信号调理、精密驱动控制场景中，电压放大器是弱信号放大、驱动压电类负载、匹配传感器输出阻抗的核心配套装置，其箱体结构设计直接决定设备运行稳定性、现场安装适配性与长期使用可靠性。本次设计的电压放大器箱体，从工业现场实际部署需求出发，摒弃消费类电子设备的轻薄化设计思路，优先考虑电磁屏蔽、散热效率、接口防护与安装兼容性。从结构布局来看，箱体采用分体式拼接钣金结构，主体外壳采用深色调冷轧钢板弯折成型，前面板采用浅色调金属面板做功能分区，视觉上可快速区分操作区与设备主体，降低现场运维人员的误操作概率。

　　前面板左侧区域设计多组竖向通风格栅，格栅采用等距冲压成型工艺，单条格栅宽度控制在2mm以内，既保证进风面积满足内部功率器件的散热需求，又可阻挡直径3mm以上的异物进入箱体内部，适配工业车间多粉尘的使用环境；格栅旁设置圆形状态观察窗，可直接观测内部电源指示灯、故障告警灯的工作状态，无需拆解箱体即可完成设备运行状态初判。前面板右侧区域设置方形嵌入式操作窗口，用于安装增益调节旋钮、输出量程切换开关、信号输入输出接口，窗口边缘做折边处理，既提升面板结构强度，又可避免接口处线缆弯折时与面板锐边接触造成线缆外皮破损。箱体侧面预留三组圆柱形外接接口安装位，分别对应电源输入、信号输出、外部控制信号接入，接口位采用凸台结构设计，比箱体侧面平面高出8mm，可避免设备贴墙安装时接口被墙面挤压，同时为接口防水接头预留安装空间，满足部分潮湿工况的防护需求。箱体底部设计可拆卸式接线盖板，盖板通过两颗沉头螺丝与箱体主体固定，内部接线时无需完全拆解箱体，仅需拆下底部盖板即可完成端子接线、保险更换等日常运维操作，大幅降低现场维护耗时。

　　从散热路径设计来看，前面板进风格栅正对内部功率放大板的散热片安装位置，设备运行时内部热量可通过自然对流从格栅处排出，若应用在满功率持续输出场景，可在箱体后部预留的风机安装位加装轴流风机，形成前进后出的强制风冷路径，无需改动主体结构即可提升散热能力。安装边界方面，箱体整体采用规整长方体构型，无外凸的易磕碰结构，底部预留四个M5规格的安装脚孔，既可以通过支架安装在标准工业机柜内，也可以直接通过膨胀螺丝固定在墙面或设备台面上，安装孔位间距兼容19英寸标准机柜的辅装支架尺寸，适配现有工业电控系统的安装规范。

　　电磁屏蔽设计上，箱体所有拼接缝处均设计重叠折边结构，面板与箱体接触处粘贴导电泡棉，可有效阻隔外部电磁干扰对内部小信号放大电路的影响，同时避免内部放大电路的电磁辐射对外围精密传感器造成信号串扰，满足工业现场电磁兼容使用要求。结构细节处理上，箱体所有外露边缘均做倒圆角处理，圆角半径不小于1mm，避免安装运维过程中锐边划伤操作人员；面板表面采用静电喷塑工艺，耐磨耐腐蚀，可耐受工业现场常见的油污、弱酸碱腐蚀，长期使用不会出现漆面脱落、锈蚀问题。
