工业离心式换气通风机结构设计

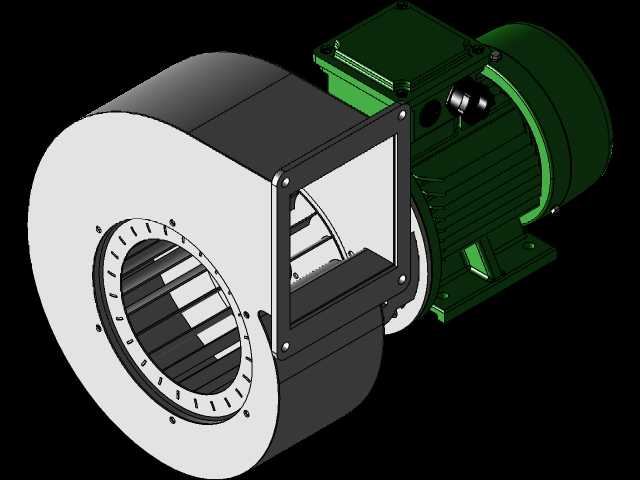

　　这款离心式通风换气设备，核心应用场景覆盖工业车间局部排风、设备配套散热送风、小型空间空气循环置换等工况，在注塑机周边排热、焊接工位烟尘抽排、电气柜柜体通风、小型实验室换气等场景中都能适配，相比轴流风机，它能在有限安装空间内提供更高的风压，克服管道阻力完成定向送风或排风作业。从结构设计逻辑来看，整机采用电机与风轮直联的布局，省去了皮带传动的张紧结构与传动损耗，整体结构更紧凑，日常维护点更少，适合安装空间局促、不便于频繁维护的配套场景。蜗壳部分采用多段圆弧拟合的流道设计，进风口设置了带安装孔的法兰边，法兰边上均匀分布的螺栓孔可直接对接通风管道或者设备的排风接口，法兰端面的平面度在设计时预留了密封垫安装余量，避免接口处漏风影响风压输出。

　　风轮采用多叶片前倾式结构，叶片沿轮毂圆周均匀排布，进风侧设置了导流锥结构，能减少气流进入风轮时的紊流损失，提升送风效率，风轮做了动平衡校准的结构预留，安装时可根据实际动平衡测试结果在轮毂预留的配重位置添加配重块，降低高速运转时的振动与噪音。驱动部分采用标准工业异步电机的安装接口，电机端盖与蜗壳侧的安装支架直接通过螺栓锁紧，安装支架的定位止口与电机轴的同轴度公差控制在合理范围内，避免风轮运转时出现扫膛问题。电机外壳的散热筋沿轴向排布，在风机自身送风气流的作用下，能带走电机运转产生的热量，保证电机长时间连续运行时的温升在允许范围内。

　　接线盒设置在电机顶部，采用防水密封结构，接线口预留了电缆锁紧接头的安装位置，适配不同线径的供电电缆，满足工业场景的布线防护要求。安装底座采用一体式铸铁结构，底座上设置了长条形安装孔，可适配不同孔距的安装机架，安装时可通过长孔微调整机的安装位置，保证风轮与蜗壳的间隙均匀。从安装边界来看，整机的轴向尺寸从进风口法兰端面到电机后端盖的长度控制在紧凑范围内，径向尺寸以蜗壳最外侧轮廓为边界，安装时需要预留至少50mm的周边间隙，保证电机散热与气流流通，进风口法兰的螺栓孔采用标准圆周排布，可适配常规的圆形通风管道接口，出风口的方形法兰边可直接对接方形排风管道或者设备的排风窗口。

　　在设计细节上，蜗壳与电机支架的连接位置设置了加强筋，避免风机长时间运转时的振动导致连接螺栓松动，风轮与电机轴的连接采用键传动加锁紧螺母的结构，能传递足够的扭矩，避免风轮在启停过程中出现松动移位。整机的所有外露金属结构件都做了防锈涂装处理，蜗壳内壁做了光滑打磨处理，减少气流在流道内的摩擦阻力，提升风机的运行效率。在选型适配时，可根据实际需要的风压、风量参数匹配不同功率的驱动电机，风轮的叶片角度、宽度也可根据工况需求做参数调整，在不改变整机安装尺寸的前提下覆盖不同的通风需求。这款结构的设计重点在于平衡紧凑安装尺寸与通风性能，直联结构减少了传动环节的故障点，标准化的安装接口能快速适配各类现有通风系统的改造需求，不需要对原有安装机架做大规模改动就能完成替换安装。
