12V直流离心式鼓风散热风机结构

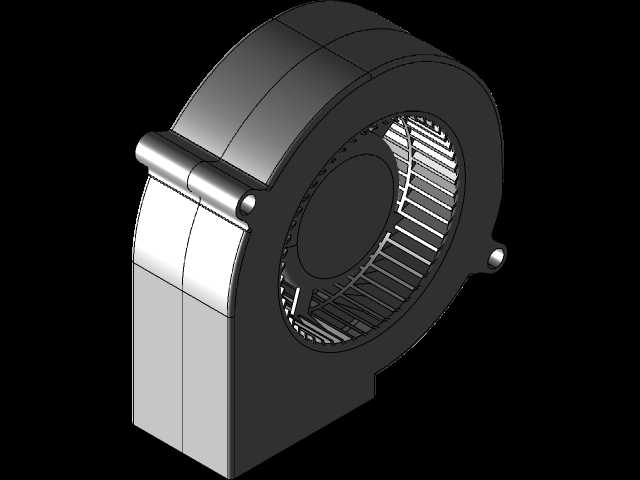

　　这款12V离心式鼓风结构，在小空间风冷散热场景里的适配性很强，和常见的轴流风扇直吹的送风逻辑不同，它采用侧进风、径向出风的蜗壳结构，能在有限的安装空间里把气流定向引导到需要集中散热的区域，很多紧凑布局的工控设备、小型电源模块、桌面级电子装置的散热回路里，都能见到这类结构的应用。做结构设计的时候，首先要考虑的就是安装边界的适配问题，这类风机的整体轮廓是类方形蜗壳加单侧圆柱形出风筒的组合，底部预留的两个定位凸点是安装定位的关键基准，建模的时候要先把安装孔位的相对位置、蜗壳的整体外轮廓尺寸卡死，避免后续装配时和周边的PCB板、结构筋位、走线槽产生干涉。从功能实现的逻辑来看，蜗壳的型线设计直接影响送风效率，内部的叶轮采用多翼式前倾叶片结构，叶片的排布角度、相邻叶片的间隙宽度，都是经过气流模拟优化的，既保证12V供电下的转速能带动足够的风量，也能控制叶片转动时的气流紊流噪音，不会因为叶片切风角度不合理产生高频啸叫。很多工程师在选型这类风机的时候，容易忽略出风筒的长度和对接风道的匹配度，这个结构的出风筒做了阶梯式的定位段，能直接套入对应内径的导风软管或者设备内部的导风槽，不需要额外做转接结构，减少装配环节的零件数量。

　　叶轮和中心电机舱的配合间隙也做了严格的控制，建模时要保证叶片外圈和蜗壳内壁的间隙均匀，间隙过大会产生回流损失降低风压，间隙过小则容易在装配公差累积下出现叶片擦碰蜗壳的问题，直接影响风机的使用寿命。侧面的进风区域做了格栅式的防护结构，格栅条的宽度和间隙比例经过权衡，既可以阻挡大尺寸的异物进入叶轮舱打坏叶片，也不会因为格栅遮挡过多降低进风效率。在实际的设备应用里，这类风机常被布置在发热功率器件的侧方，通过导风结构把气流直接吹向散热鳍片或者功率管的表面，相比轴流风扇的大范围散吹，集中送风的方式能在更低的转速下达到同样的散热效果，间接降低了设备运行的风噪。

　　做三维建模的时候，蜗壳的曲面过渡是难点，尤其是蜗壳从圆形叶轮腔到方形出风段的过渡曲面，要保证曲面顺滑无突变，不然实际生产时不管是注塑成型还是3D打印验证，都会在曲面突变处产生应力集中或者成型缺陷。安装凸点的高度也要和设备壳体的安装面厚度匹配，凸点上的安装孔深度要保证螺丝锁附后不会凸出于风机内表面，避免和转动的叶轮产生干涉。另外，电机舱的中心定位台尺寸要和选用的12V直流电机外径完全适配，建模时要预留合理的配合公差，既不能太松导致电机运转时产生震动噪音，也不能太紧导致电机压装时外壳变形。

　　很多新手工程师在复刻这类结构的时候，容易把叶片的倾斜方向做反，直接导致送风方向反向，达不到设计的散热效果，建模时要结合叶轮的转动方向，确认叶片的前倾角度和蜗壳出风方向的对应关系。这类小尺寸离心风机的应用场景还在不断拓展，除了传统的电子设备散热，在小型新风装置、桌面净化器、3D打印机的喷头散热模块里也有大量应用，不同场景下对风压、风量的要求不同，对应的蜗壳型线、叶片数量、出风筒直径都会做针对性调整，但核心的结构逻辑都是围绕小空间下的定向送风来设计的。在做整机结构布局时，还要注意风机的进风侧不能被结构件完全遮挡，要预留足够的进风空间，不然会因为进风不足导致风机负载加大，转速下降，散热效果打折扣，甚至会缩短电机的使用寿命。出风侧的风道设计要尽量减少直角转弯，降低风阻，让风机产生的气流能顺畅到达需要散热的区域。
