三角支撑件拓扑优化结构设计方案

　　在工业支撑结构的设计迭代过程中，三角类支撑件是各类机电设备、工装夹具、机架总成中应用极为广泛的受力构件，这类构件往往承担设备局部载荷传递、安装点位固定、结构形变约束的核心作用，传统等厚度三角支撑设计往往存在材料冗余、局部应力集中、整体重量偏大的问题，在对重量敏感的移动设备、航空配套工装、精密检测机架场景中，这类冗余设计会直接带来设备负载增加、动态响应变慢、材料成本抬升的连锁问题。

　　本次完成拓扑优化的三角支撑结构，核心应用场景覆盖中小型电源设备内部安装支撑、工业控制柜内部构件固定、小型自动化设备机架侧装支撑等场景，这类场景下支撑件需要同时承担垂直方向的静载荷、设备运行带来的周期性振动载荷，以及安装过程中产生的装配应力，对结构的刚度、疲劳寿命、重量控制都有明确要求。设计初期首先完成了初始实体三角支撑的建模，三个安装孔位的位置完全匹配现有通用安装标准，孔位间距、孔径尺寸严格适配常用的M4、M5标准紧固件，安装边界预留足够的紧固件操作空间，避免装配过程中出现工具干涉问题，初始模型的外轮廓采用直角三角构型，斜边做等半径圆弧过渡，避免尖角带来的应力集中问题。

　　完成初始构型建模后，首先对结构进行网格划分，采用二阶实体单元对整体结构进行离散，在三个安装孔位、载荷施加区域进行网格局部加密，保证应力计算结果的精度，网格划分完成后按照实际工况施加约束与载荷：底部两个安装孔设置为全固定约束，顶部安装孔施加垂直向下的额定载荷，同时叠加水平方向的振动载荷分量，模拟设备实际运行过程中的复合受力状态。初始静力学计算结果显示，传统实体三角支撑的应力分布极不均匀，靠近固定孔位的局部区域应力水平较高，而三角结构中部的大面积区域应力值远低于材料许用应力，存在极大的材料优化空间，这也是开展拓扑优化的核心依据。

　　拓扑优化过程中以结构最小柔度为优化目标，即最大化结构整体刚度，约束条件设置为体积保留率为初始结构的40%，同时约束三个安装孔位周边区域为非设计区域，保证安装接口的尺寸完全兼容原有设计，不需要对配套安装结构做任何修改。经过多轮迭代计算后，最终得到的优化构型完全去除了低应力区域的冗余材料，材料分布完全沿主应力迹线走向，在两个固定孔与顶部受力孔之间形成连续的传力路径，结构中部形成大尺寸的镂空区域，在保证整体刚度满足设计要求的前提下，整体重量较初始实体结构降低超过50%。

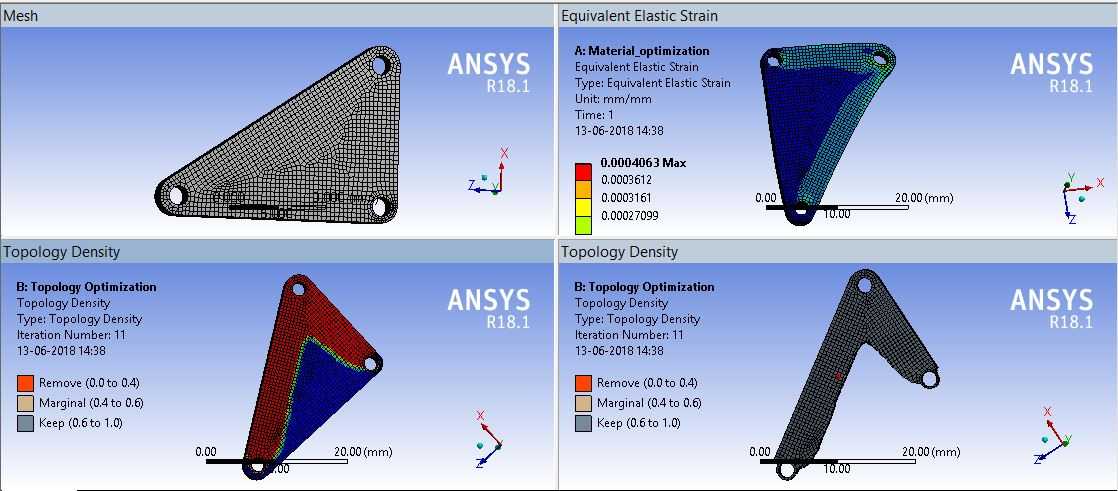

　　从优化后的结构应力分布结果来看，等效应力的最大值出现在顶部安装孔与主传力筋的连接位置，数值远低于常用铝合金、结构钢材料的许用应力，应力分布较初始结构更加均匀，没有出现明显的局部应力集中区域，拓扑密度云图清晰显示了保留材料的区域分布，红色区域为必须保留的核心传力结构，灰色区域为可完全去除的低应力区域，优化后的结构不存在薄壁锐角、极小尺寸特征，完全满足铣削加工、3D打印等主流加工工艺的制造要求，不需要额外添加工艺支撑结构。

　　在安装边界设计上，三个安装孔的端面均保留了足够的贴合平面，平面度公差满足常规装配要求，孔位周边保留了足够的凸台厚度，避免紧固件锁紧时出现局部压溃问题，结构的整体外轮廓尺寸较初始结构没有任何增加，可直接替换原有同安装尺寸的传统三角支撑件，不需要对周边配套结构做任何调整。在振动工况下的校核结果显示，优化后的结构一阶固有频率较初始实体结构略有提升，可有效避开常见工业设备的振动频率区间，降低运行过程中发生共振的风险，结构的疲劳寿命满足工业设备长期运行的使用要求，不会因为材料去除出现疲劳断裂风险。

　　这类经过拓扑优化的三角支撑结构，尤其适合应用在对重量有严格要求的移动工业设备、机载安装支架、精密检测设备机架等场景，在不降低结构承载能力、不改变安装接口的前提下，大幅降低结构自重，减少材料消耗，同时结构的传力路径更加清晰合理，长期使用的可靠性更有保障。
