弯曲叶片结构垂直轴涡轮流体仿真设计

　　在分布式风能利用、小型离网供电场景中，垂直轴涡轮因无需对风、启动风速低、运行噪音小的特性，一直是城市楼宇微风发电、偏远区域小型供电系统的核心做功部件。常规直叶片垂直轴涡轮在低风速区间存在启动扭矩不足、叶尖扰流损失大的问题，而本次设计的弯曲叶片垂直轴涡轮，正是针对这类工况痛点做的结构优化。

　　从实际应用场景来看，这类涡轮既可以适配城市建筑顶部的微风环境，也能搭载在小型风光互补路灯、海岛离网供电基站这类对设备可靠性要求高、维护频次低的场景，不需要复杂的偏航对风机构，全风向来流都能驱动叶轮转动，大幅降低了配套传动与控制系统的复杂度。

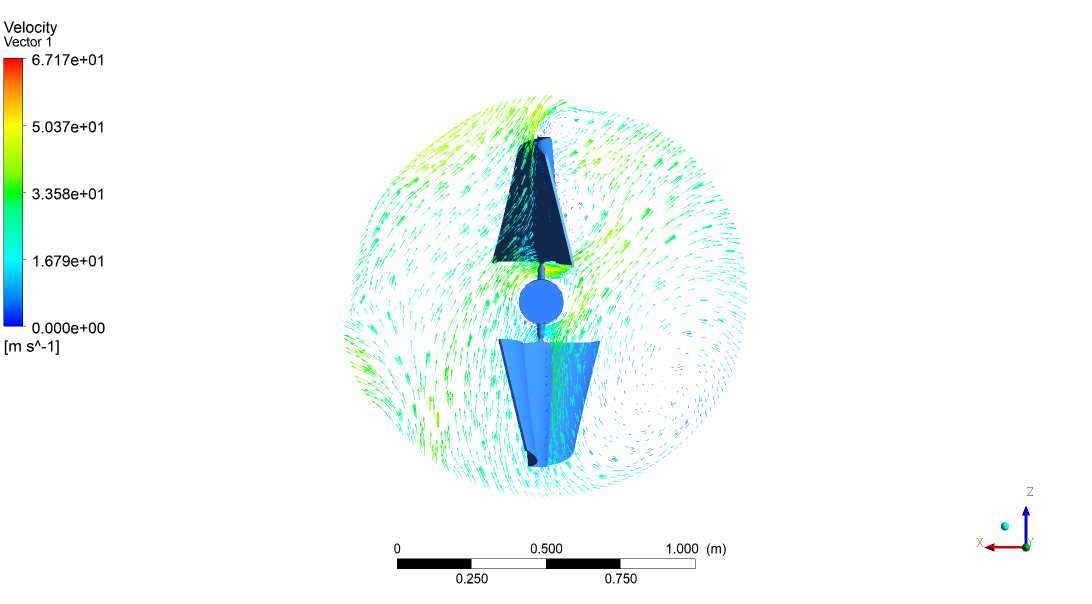

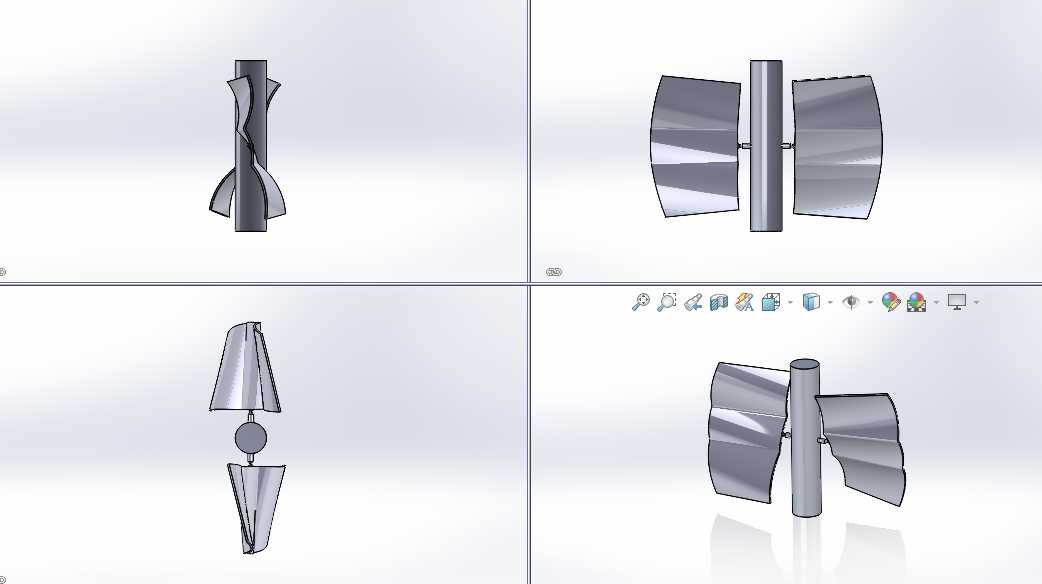

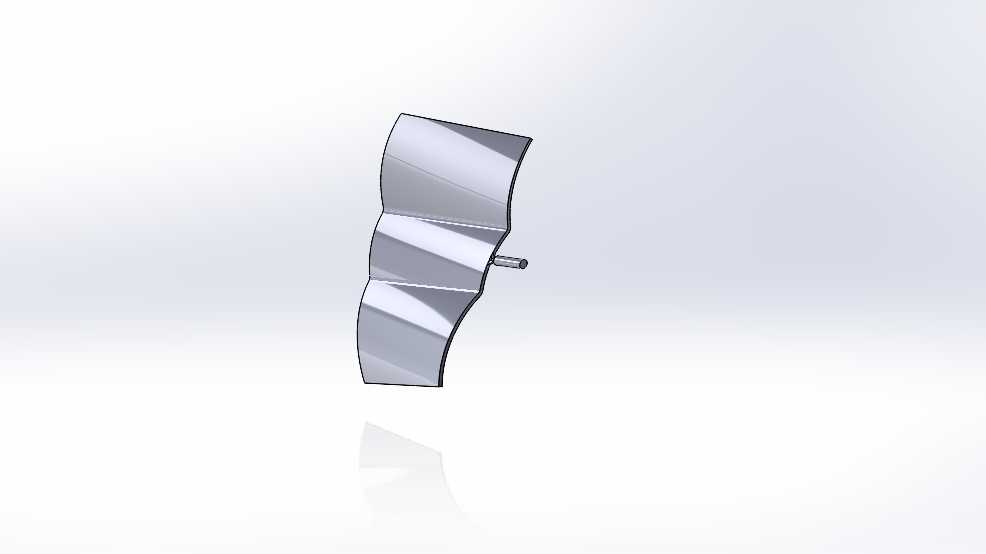

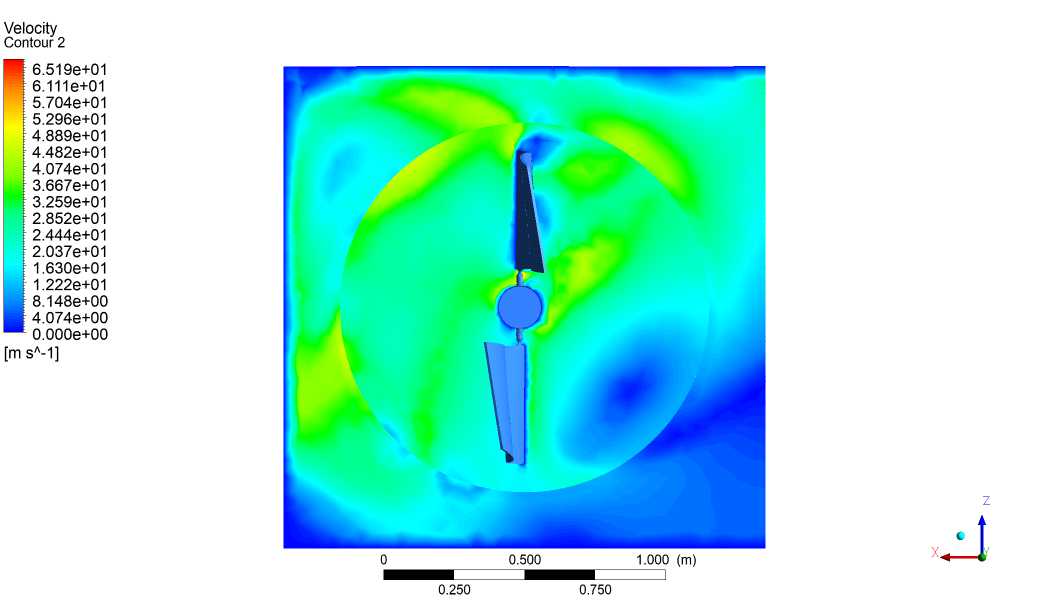

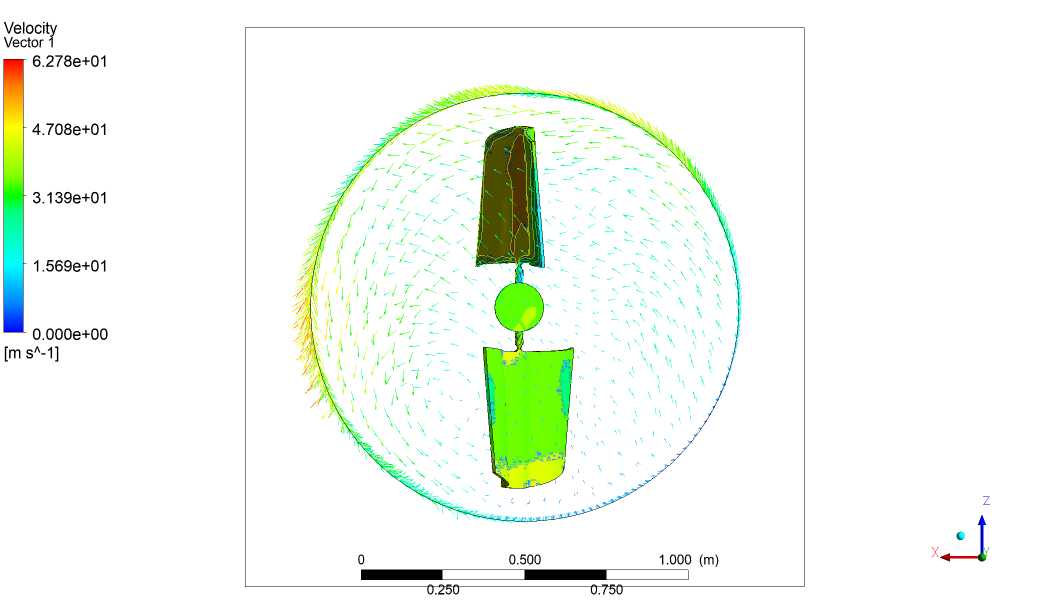

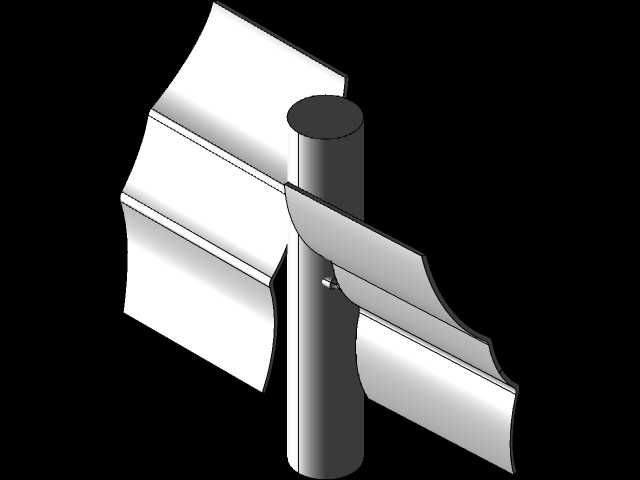

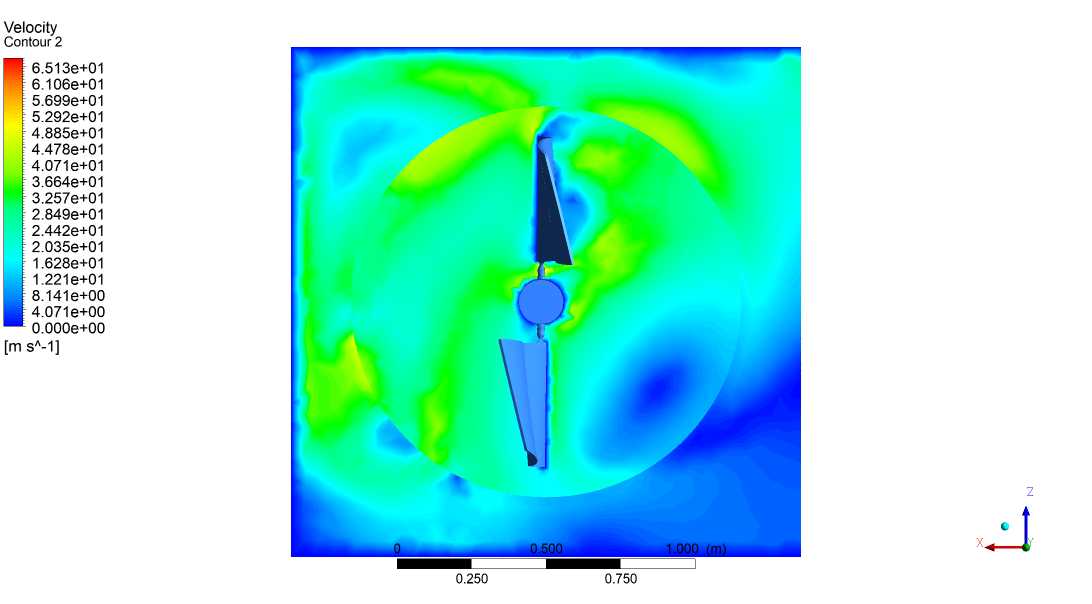

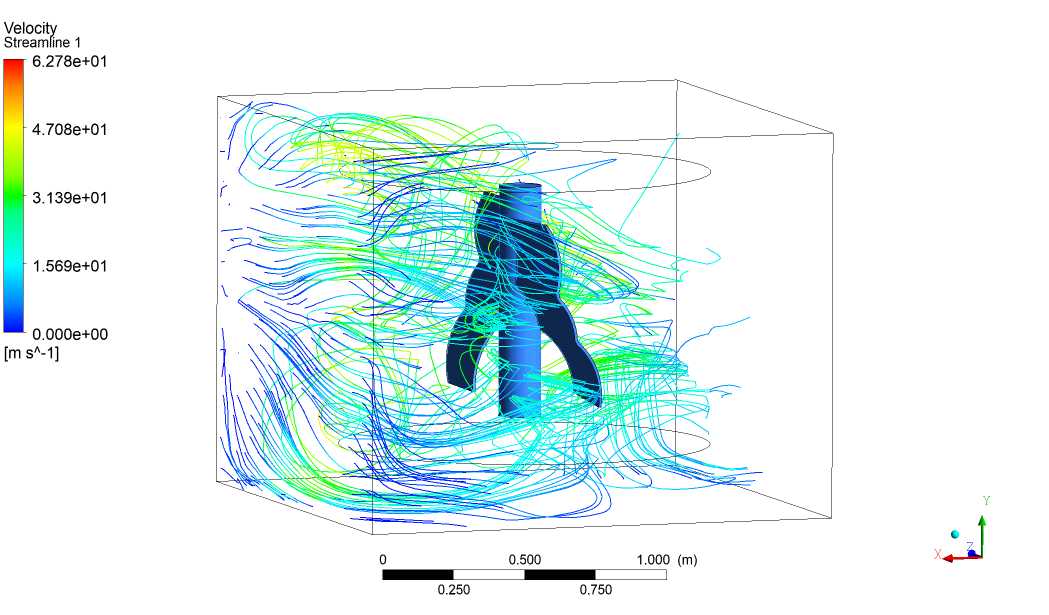

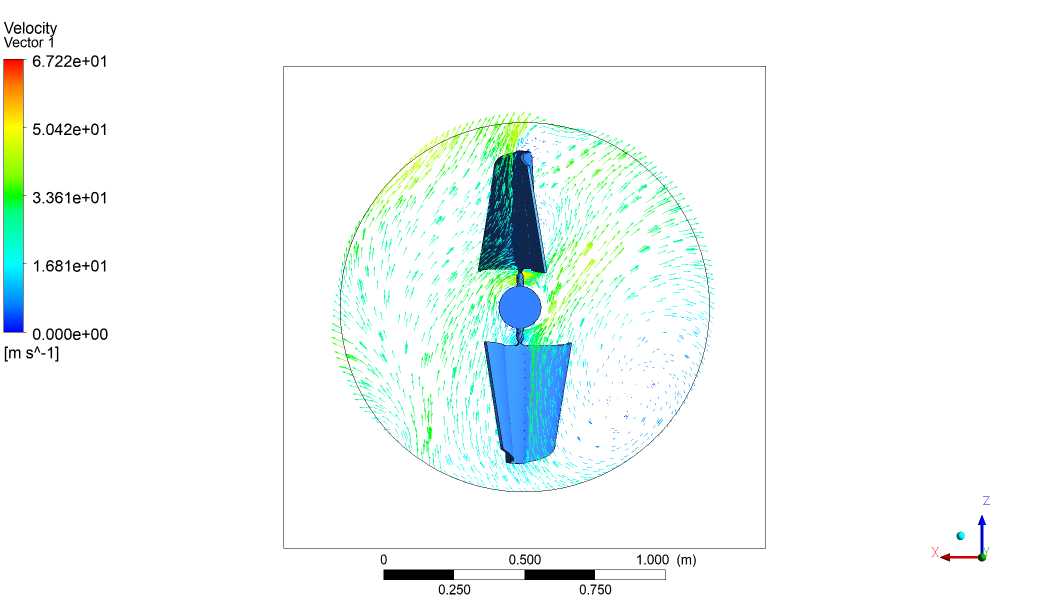

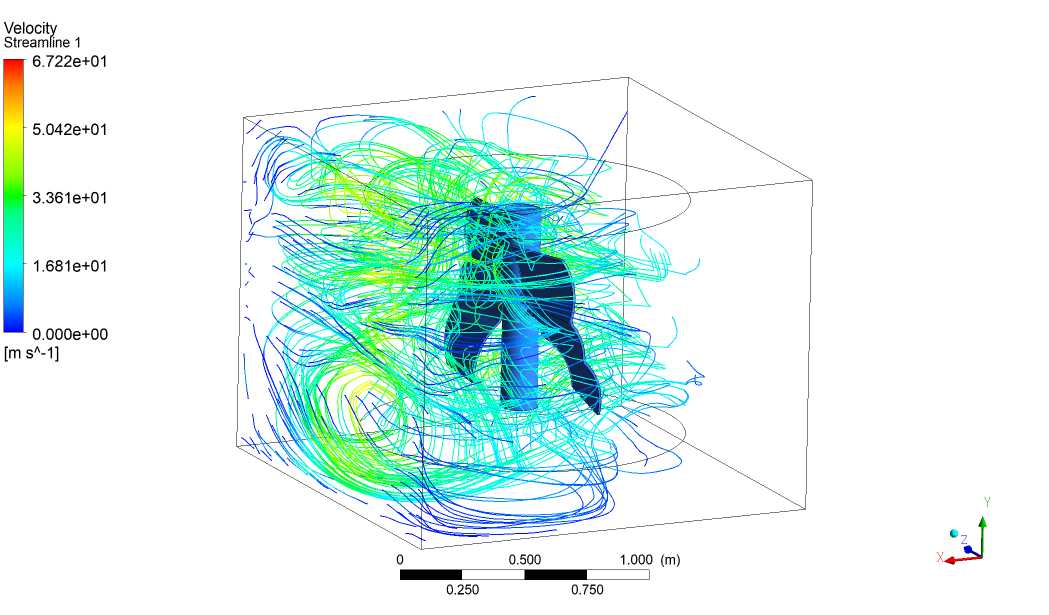

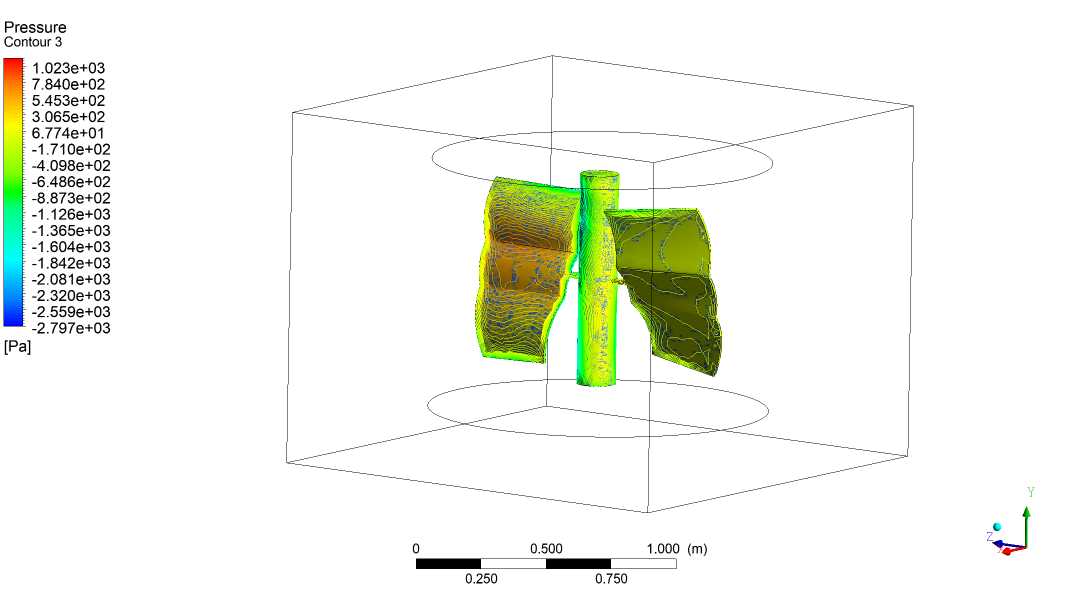

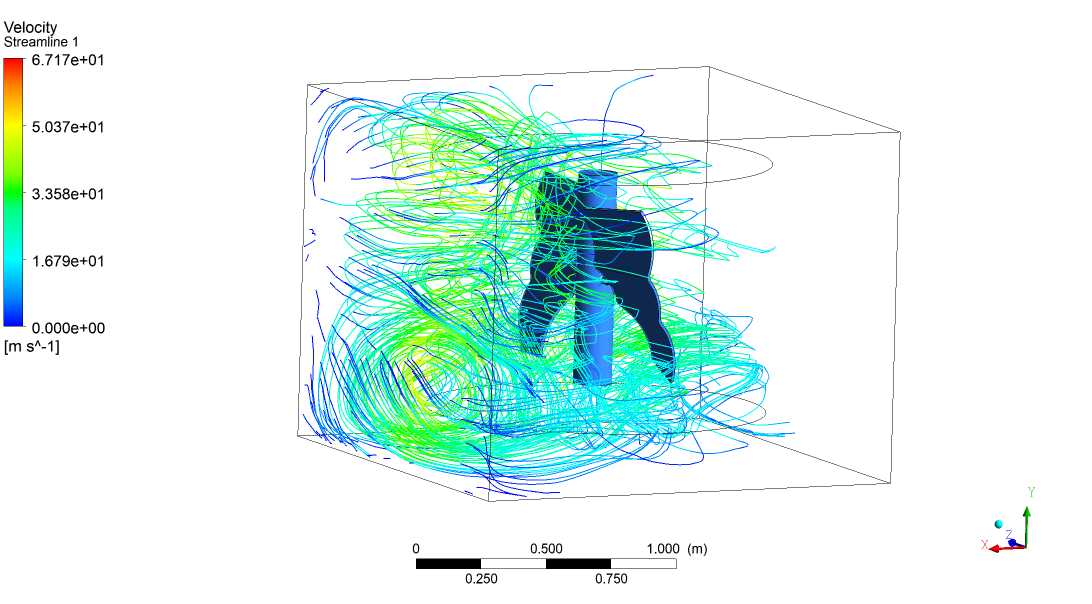

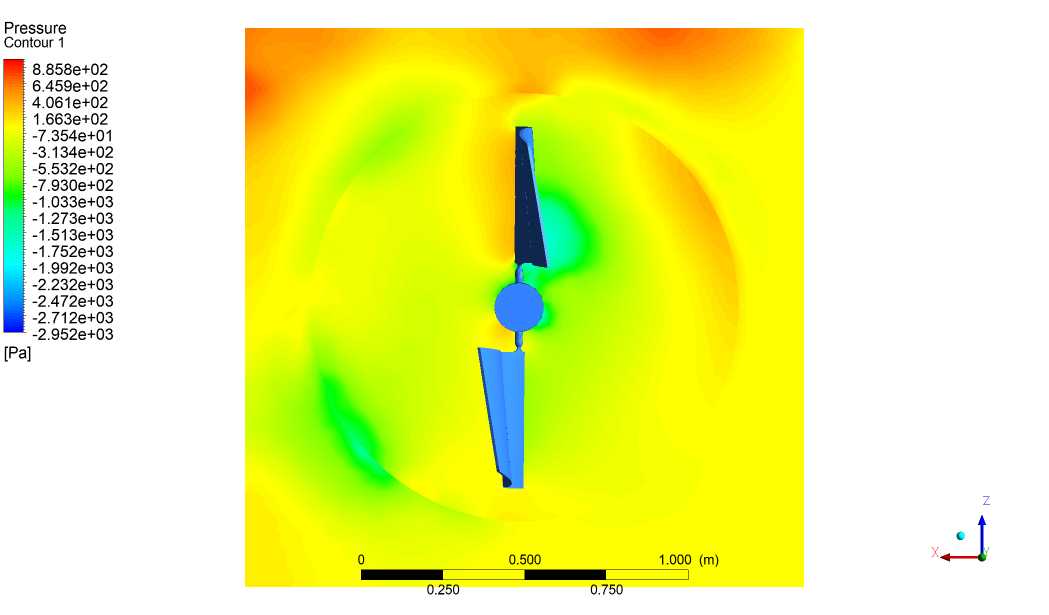

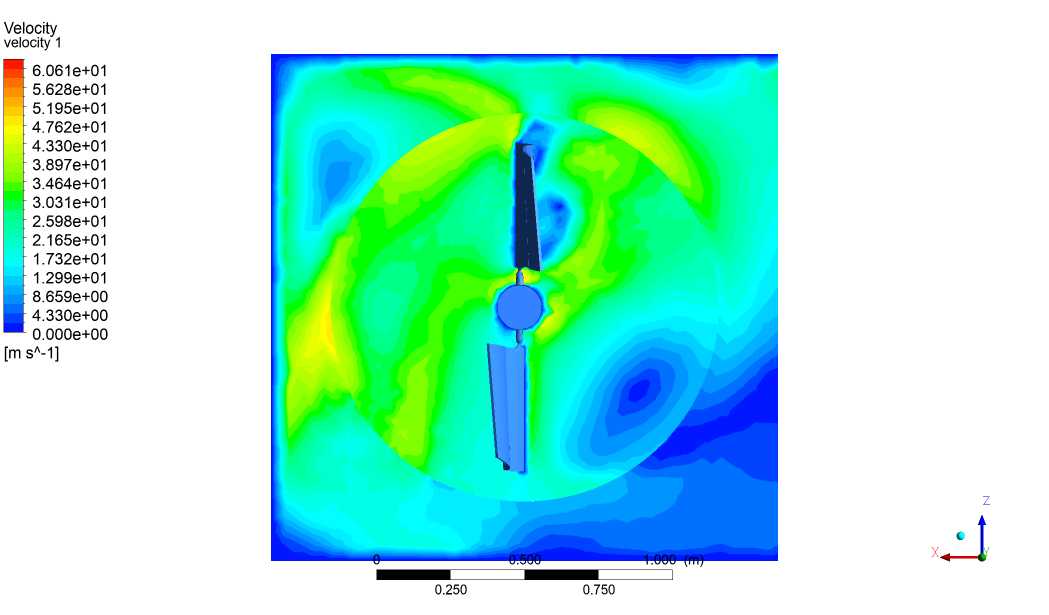

　　设计过程中首先围绕叶片型线做了迭代，区别于传统直板叶片的等截面结构，本次采用的空间弯曲叶片，沿叶高方向做了连续的曲率变化，叶片根部与轮毂连接区域做了平滑过渡，避免应力集中的同时，引导来流沿叶片表面顺畅流动，减少叶片根部的流动分离损失。从流场仿真的流线分布可以看到，来流接触叶片后，沿弯曲叶型形成连续的附面层流动，不同叶高位置的叶片段能在不同来流攻角下保持较好的做功能力，相比直叶片结构，低风速下的启动扭矩提升明显，同时高转速下的叶尖涡强度被削弱，降低了湍流带来的结构振动与能量损耗。

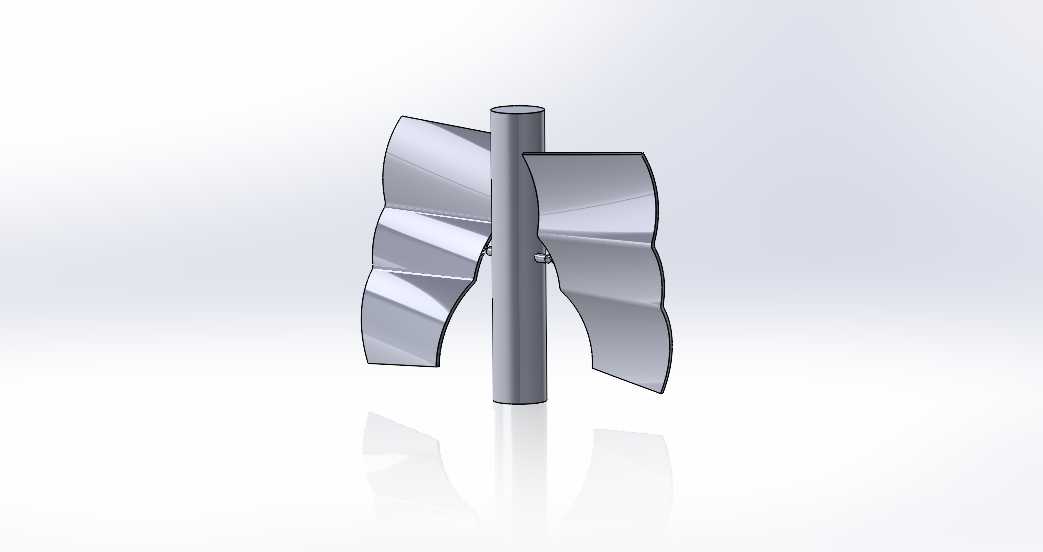

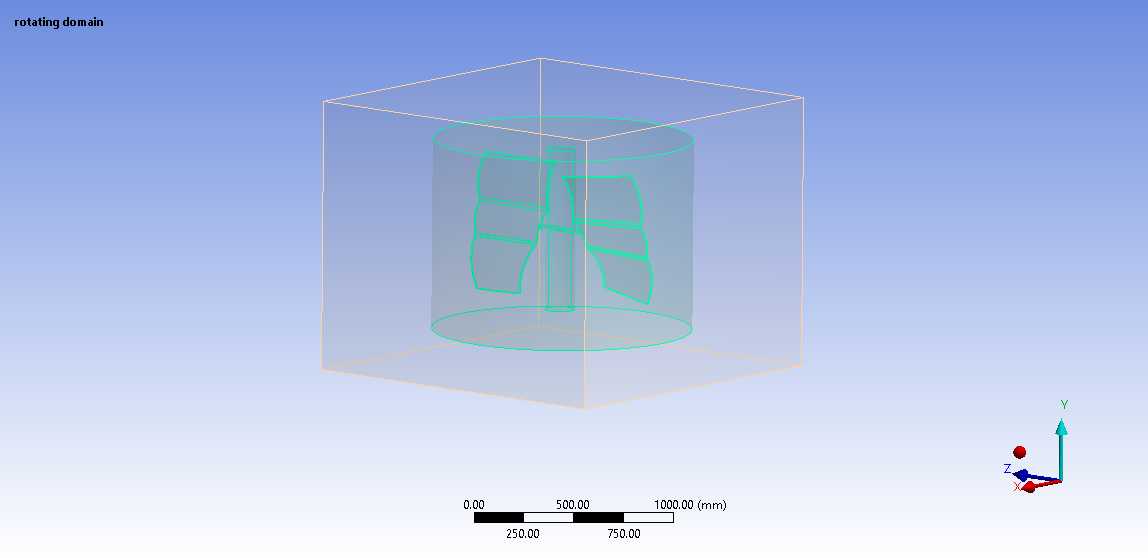

　　安装边界方面，整个涡轮的核心做功段在轴向1米的尺度范围内，轮毂采用等直径圆柱结构，叶片沿轮毂周向均匀布置，安装时不需要额外做复杂的基座适配，常规的垂直轴发电机组支架即可匹配，叶片与轮毂的连接区域预留了标准的安装贴合面，可通过螺栓紧固或者焊接方式完成装配，整体结构没有复杂的异形曲面加工难点，采用常规的钣金冲压或者复合材料模压工艺即可完成叶片生产，制造成本可控。

　　从功能特性来看，螺旋杯形的叶片布局让涡轮在转动过程中受力更均匀，计算分析显示该结构在额定工况下的受力承载能力更强，不会出现直叶片结构在特定风向角下的扭矩波动过大问题，运行过程更平稳，能有效延长配套轴承与发电模块的使用寿命。设计时也预留了结构扩展空间，可根据实际应用场景的功率需求，调整叶片数量、弯曲曲率以及整体轴向高度，适配从几十瓦的小型微供电系统到几千瓦的分布式发电单元的不同需求，不需要重新做整体的结构架构调整，只需要针对叶片参数做对应优化即可。

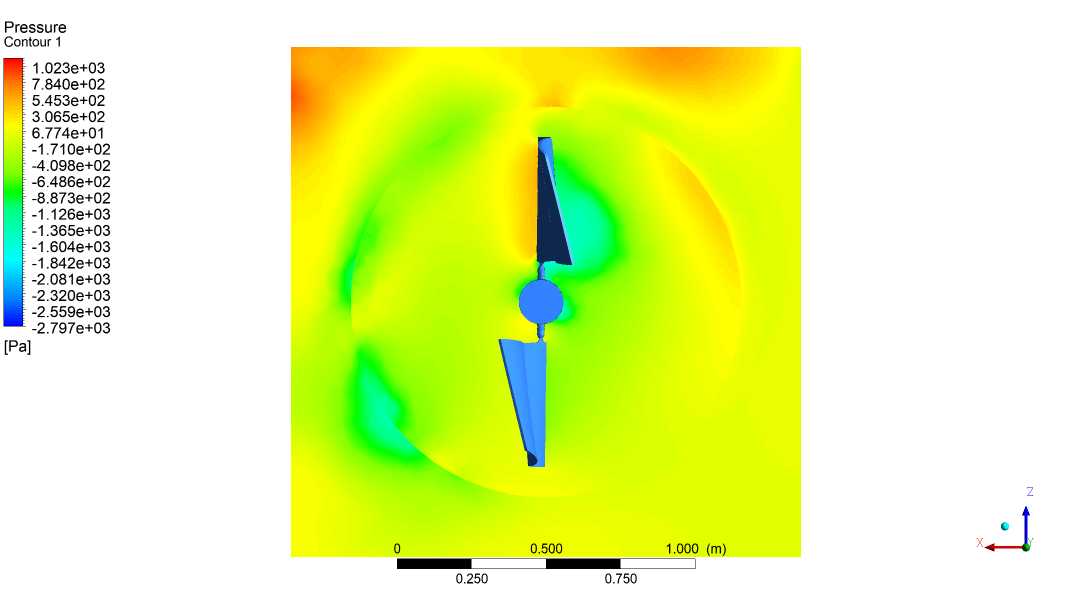

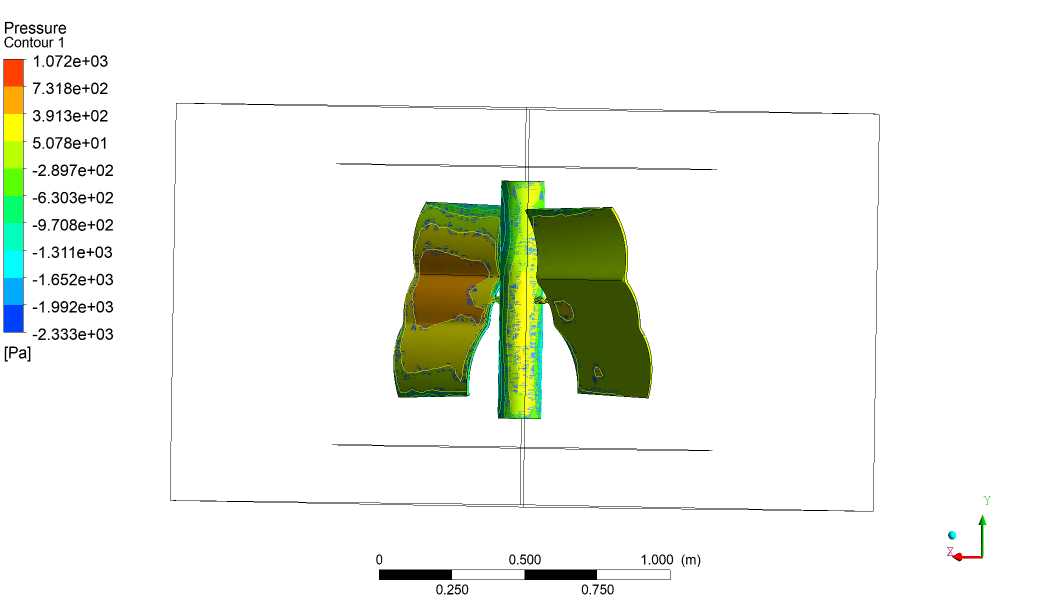

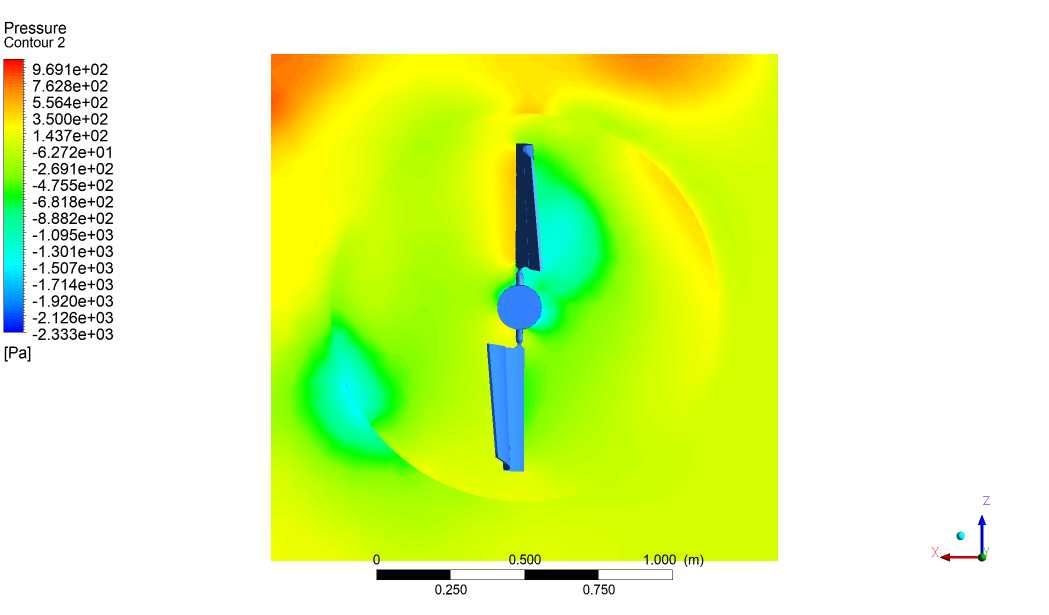

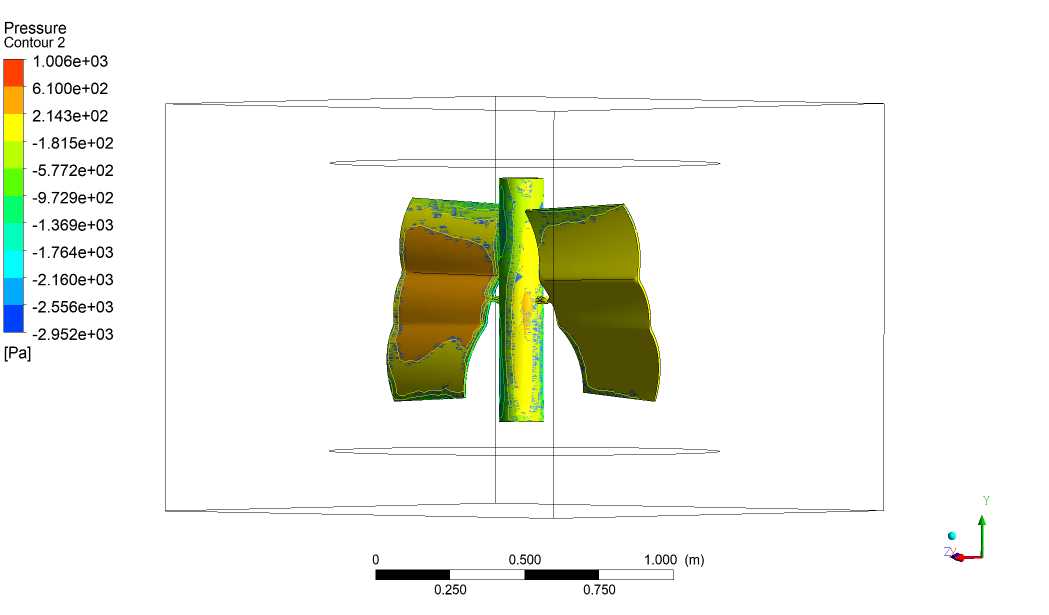

　　在结构强度层面，叶片与轮毂的连接位置做了局部加厚处理，对应流场仿真中受力最大的区域做了结构补强，避免长期交变载荷下出现叶片根部疲劳断裂的问题，整体结构没有冗余的设计部件，转动惯量控制在合理区间，既保证了微风下的启动性能，也避免转速过高带来的飞车风险，配套常规的电磁制动模块即可完成全工况的转速控制。

　　实际选型应用时，可根据安装区域的常年平均风速数据，对应调整叶片的弦长与弯曲角度，在平均风速较低的区域适当增大叶片弦长，提升低风速下的捕风能力；在平均风速较高的区域可适当缩小弦长，降低结构载荷，整个涡轮的结构兼容性较强，能适配不同地域的风资源特性，不需要大幅改动整体安装结构即可完成参数适配。
