起重作业用滑轮式吊钩组结构设计

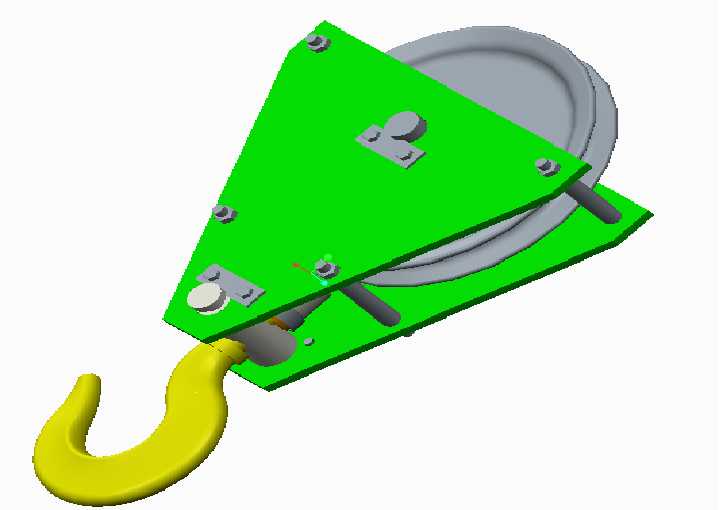

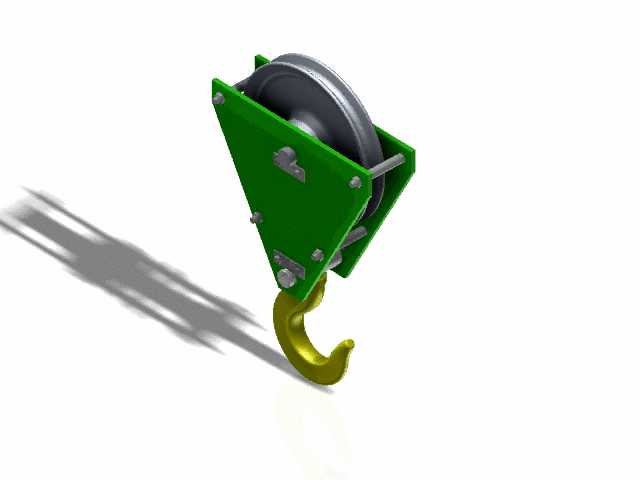

　　在车间重型工件转运、港口散货装卸、基建现场构件吊装这类常规起重作业场景里，吊钩组是直接承接吊重载荷、连接起升钢丝绳与被吊物的核心执行部件，这套滑轮式吊钩组的结构设计，完全围绕中吨位起重作业的实际载荷传递逻辑展开，没有冗余的装饰性结构，所有几何特征都服务于载荷承载、运行顺畅与安装维护的实际需求。从结构布局来看，上部三角形安装板是整个吊钩组的承载基体，板材采用厚钢板切割成型，三个边角位置预留的螺栓孔位，既用于固定滑轮护罩的定位压块，也可作为检修时的临时吊点使用，板件上的压块安装位做了沉台处理，避免固定螺栓突出板件表面剐蹭钢丝绳；滑轮组件内嵌在三角板的上部空腔内，轮槽弧度匹配常规起重钢丝绳的绳径范围，轮缘外侧加装的圆形护板可防止钢丝绳在起升晃动过程中脱出轮槽，护板与三角板之间预留了均匀的间隙，避免滑轮转动时出现卡滞摩擦。

　　下部吊钩部分采用锻造钩体的经典曲形轮廓，钩身颈部通过推力轴承与三角板下部的连接座装配，可在吊重状态下灵活水平回转，方便作业人员调整被吊物的朝向，钩体与连接座之间的销轴做了防脱卡槽设计，避免长期受载震动后销轴窜出脱落。设计过程中优先考虑了载荷传递的路径合理性，起升钢丝绳绕过滑轮后，载荷通过滑轮轴传递到两侧三角板，再沿三角板的斜向加强路径传导到下部连接座，最终全部载荷由吊钩承接，整个传力路径没有应力集中的突兀转角，三角板的斜边轮廓完全顺着主应力方向布置，相比矩形板结构能在相同板材厚度下降低15%左右的结构自重，同时不会削弱承载能力。

　　安装边界方面，这套吊钩组的上部滑轮轴中心到吊钩最下端的垂直距离，匹配对应吨位起重机的起升高度预留空间，不会因为吊钩组自身高度过大压缩有效起升行程；三角板的最大横向宽度小于起重机吊钩横梁的内档间距，可直接适配现有常规吨位的起重小车吊钩安装位，不需要额外改制横梁结构；滑轮的绳槽宽度适配6-10mm直径的起重钢丝绳，更换不同倍率的钢丝绳时不需要更换滑轮组件。实际作业过程中，这套吊钩组可适配单绳、双绳两种起升倍率，单绳使用时可满足小吨位快速吊装需求，双绳穿绕后可承载翻倍的额定起重量，钩体的开口尺寸可挂接常规卸扣、吊装带、钢丝绳索具的端部配件，不需要额外加装过渡连接件。

　　日常维护时，只需要拆开三角板侧边的压块即可拆下滑轮检查轴承润滑状态，吊钩颈部的注油孔可直接对推力轴承加注润滑脂，不需要整体拆解吊钩组，能大幅缩短现场检修的停机时间。钩体的黄色涂装是起重作业的安全警示色，可在复杂作业环境下让地面指挥人员清晰观察吊钩位置，三角板采用绿色涂装区分于起重机本体的金属色，方便日常巡检时快速识别结构件是否出现变形、裂纹等损伤。滑轮护板的边缘做了卷边处理，避免作业人员误碰转动的滑轮造成机械伤害，所有外露的螺栓端部都加装了防松螺母，避免长期起升制动的震动导致螺栓松动脱落。
