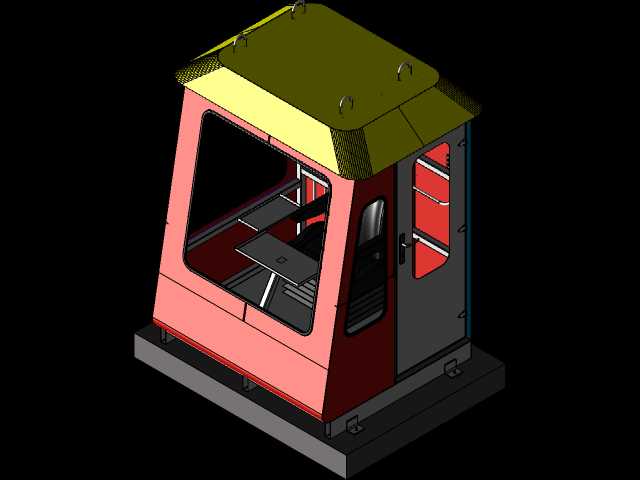

起重设备操控室操作员作业舱结构设计

　　该作业舱主要配套桥式起重机、门式起重机等高空作业起重设备使用，安装于起重机主梁端部的走台平台上方，是设备操作人员完成吊装作业全流程的核心承载空间，日常作业中操作人员需在此完成起升机构启停、大小车行走对位、吊重负载监控、作业区域瞭望等核心操作，直接决定起重作业的精度与现场安全。从安装边界来看，舱体底部采用整体式焊接底座框架，底座预留四组对称分布的螺栓安装孔位，可直接与起重机走台的预埋安装板通过高强度螺栓刚性连接，安装时需保证底座平面度公差控制在2mm以内，避免舱体安装后出现倾斜导致门窗开合卡滞、操作人员站立不稳的问题；舱体整体外轮廓宽度适配常规起重机走台的预留安装宽度，顶部突出的防雨檐边缘不会超出起重机端梁的外侧边界，避免大小车行走时与厂房立柱、相邻工位设备发生刮碰。

　　设计过程中优先考虑操作人员的作业视野需求，正面采用大倾角整块观察窗设计，窗体下沿距离舱内地板高度控制在合理范围，保证操作人员坐姿状态下可直接观察到吊具的正下方作业区域，减少视觉盲区；侧面设置可向内开启的安全门，门体配备按压式安全锁具，仅能从舱内开启或通过专用钥匙从外部解锁，避免高空作业时门体意外开启引发安全风险，门体上部同样设置观察窗，方便操作人员观察侧面走台的人员活动情况。

　　舱内布局围绕操作便利性做了针对性优化，地板采用防滑花纹钢板铺设，预留脚踏开关的安装空位，前部预留操作台安装区域，可根据实际需求加装联动台、操作手柄、显示屏等操控元件，侧面预留电气走线槽，所有线缆可通过底座的穿线孔直接接入起重机的电气控制系统，避免线缆外露引发的磨损、漏电风险；顶部设置四组吊环，用于舱体整体吊装转运，顶部防雨檐采用折边焊接结构，接缝处做满焊密封处理，可避免雨天作业时雨水渗入舱内，同时顶部预留通风扇、照明灯具的安装位，可根据作业环境需求加装配套设施。

　　舱体框架采用型钢焊接成型，外部蒙皮采用冷轧钢板折弯拼接，所有焊接位置均做打磨平滑处理，避免应力集中引发的框架变形，内壁预留保温层安装空间，低温工况下可加装保温棉提升舱内保温性能，窗体采用钢化夹层玻璃，抗冲击性能满足高空作业的安全要求，即使受外力撞击碎裂也不会出现玻璃脱落伤人的问题。在结构强度校核阶段，重点验证了底座的承载能力与框架的抗风载性能，保证舱体在额定承载操作人员、操控设备的总重量下，底座挠度不超过允许值，在户外作业遇到强风时，舱体框架不会出现明显形变，保障作业过程的结构稳定性；舱门的开合角度经过反复调整，开启后不会遮挡侧面走台的通行空间，同时门体配备限位装置，避免大风天气下门体被吹得猛然闭合引发安全隐患。
