Tramontina40x37x17厘米方形槽体结构件

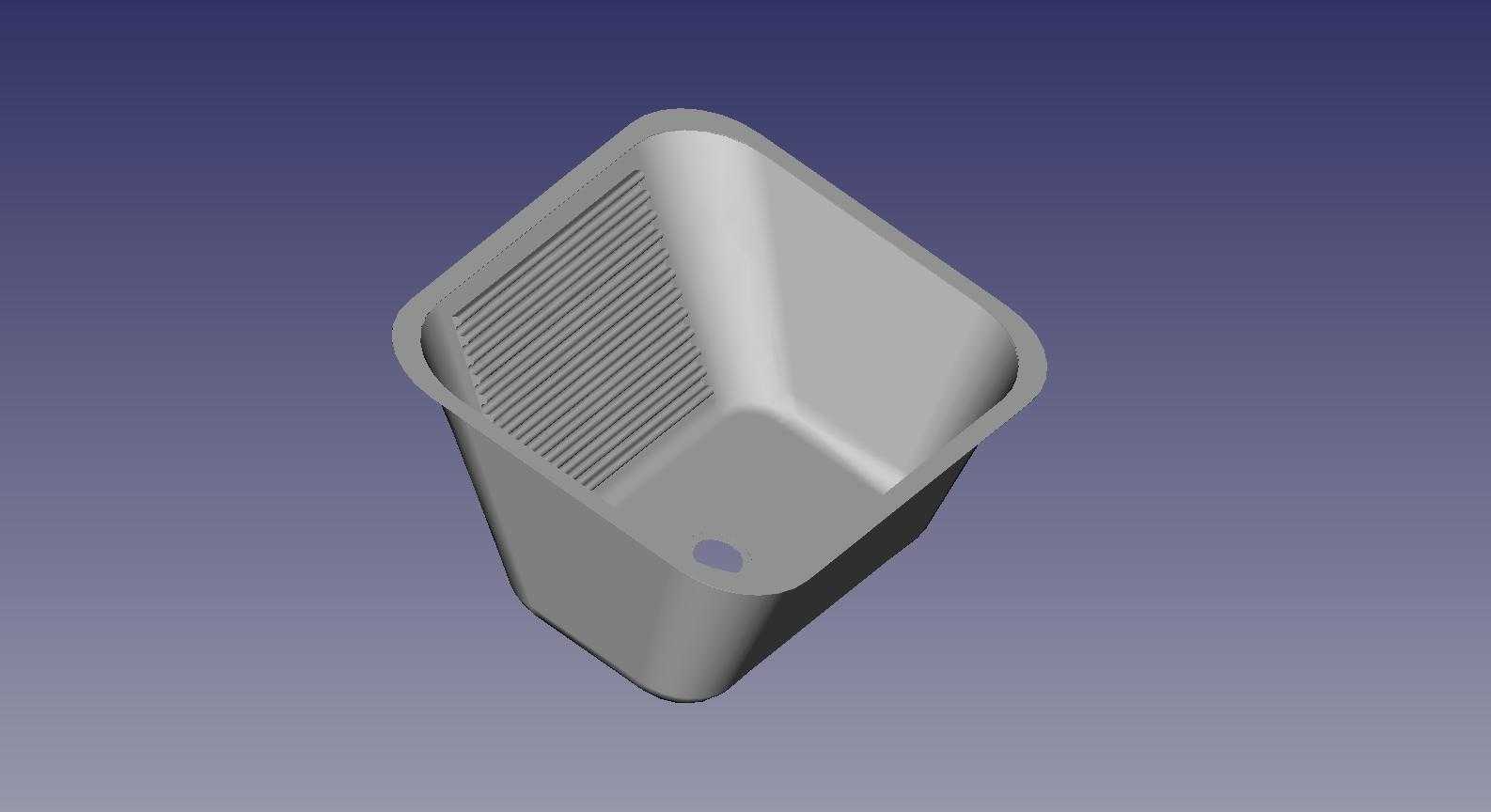

　　该方形槽体结构件的设计，最初是针对嵌入式厨电配套的接水、沥水使用场景做的结构优化，在商用后厨、嵌入式蒸烤设备配套、家用集成水槽拓展模块里都有对应的适配空间。做结构设计的时候，首先要考虑的是安装边界的适配性，整体外形尺寸控制在40x37x17厘米，这个尺寸是严格匹配主流嵌入式厨电的预留安装空位做的，槽体上口做了外翻的窄边结构，安装时可以直接搭在台面或者设备内仓的支撑台阶上，不需要额外做固定压片，安装公差控制在±0.2毫米，避免出现安装后晃动或者缝隙过大漏液的问题。

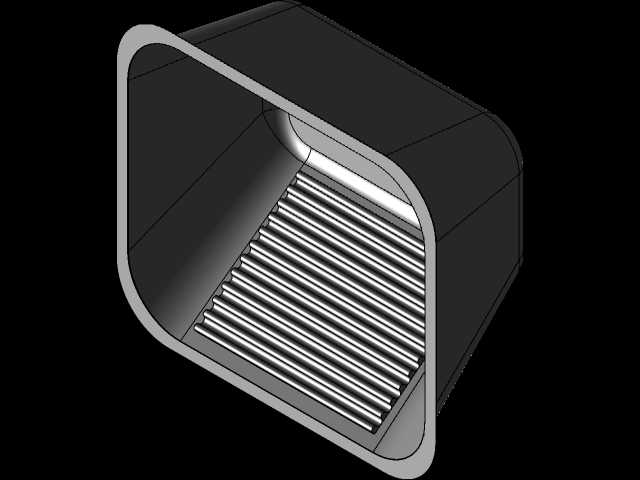

　　槽体内部的结构做了分区设计，一侧是密集的平行凸筋结构，凸筋的高度控制在3毫米，筋条之间的间距是5毫米，这个参数是经过实际沥水测试确定的：既可以保证放置在上面的餐具、食材不会因为筋条间距过大出现倾斜滑落，又能让沥下的水快速顺着筋条间隙流到槽体底部，不会在接触面形成积水残留。另一侧是光滑的深槽区域，深度和带筋区域保持一致，主要用来承接沥下的废水，也可以临时放置需要浸泡的小型食材或者配件，槽体底部靠近边角的位置做了一个直径8毫米的排水孔位，孔位周边做了下沉0.5毫米的凹面，方便外接排水软管的时候，密封胶圈可以完全贴合，不会出现渗水问题。

　　选材上对应的是食品级接触用的注塑材质，所以结构设计的时候所有转角位置都做了R3以上的圆角过渡，一方面是注塑生产的时候可以减少应力集中，避免成型后出现转角开裂的问题，另一方面日常使用的时候没有清洁死角，不容易残留污渍，符合厨卫接触类配件的卫生要求。槽体的侧壁做了1.2度的拔模斜度，这个斜度既可以保证注塑脱模的时候不会刮伤侧壁表面，又不会因为斜度过大导致槽体上口和下底的尺寸差过大，影响内部的有效使用容积。

　　在实际的设备配套场景里，这个槽体不需要额外的紧固件固定，依靠自身外翻边的承重就可以满足满载情况下的使用要求，满载测试的时候按照槽体容积80%的注水量加载，外翻边的形变量控制在0.1毫米以内，不会出现压弯变形的问题。针对不同的配套场景，这个结构还可以做快速的参数调整：如果是用在蒸烤箱内部当接油盘，只需要把沥水筋条的高度调整到1.5毫米，排水孔位改成密封堵头结构就可以直接适配；如果是用在商用洗菜台的附属沥水模块，只需要把侧壁厚度从2毫米增加到3毫米，就可以满足高频次商用场景的抗冲击要求。

　　建模的时候重点做了安装配合的干涉检查，尤其是外翻边和安装台面的配合面，做了0.1毫米的安装间隙预留，避免因为台面加工的平面度误差导致安装后出现翘边。槽体内部的筋条和侧壁的连接位置做了R2的过渡圆角，避免筋条和侧壁连接位置因为应力集中出现断裂，尤其是在低温使用场景下，这个过渡结构可以大幅提升结构的抗冲击性能，不会因为轻微的碰撞就出现筋条断裂的问题。底部的排水孔位做了环形的定位凸台，外接软管的时候可以直接套在凸台上，不需要额外打胶固定，安装和后期清理的时候拆卸都很方便。
