3.2升空气炸锅防护支撑结构件

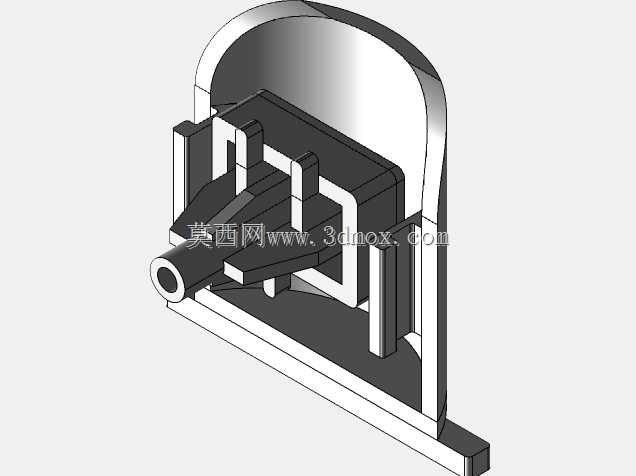

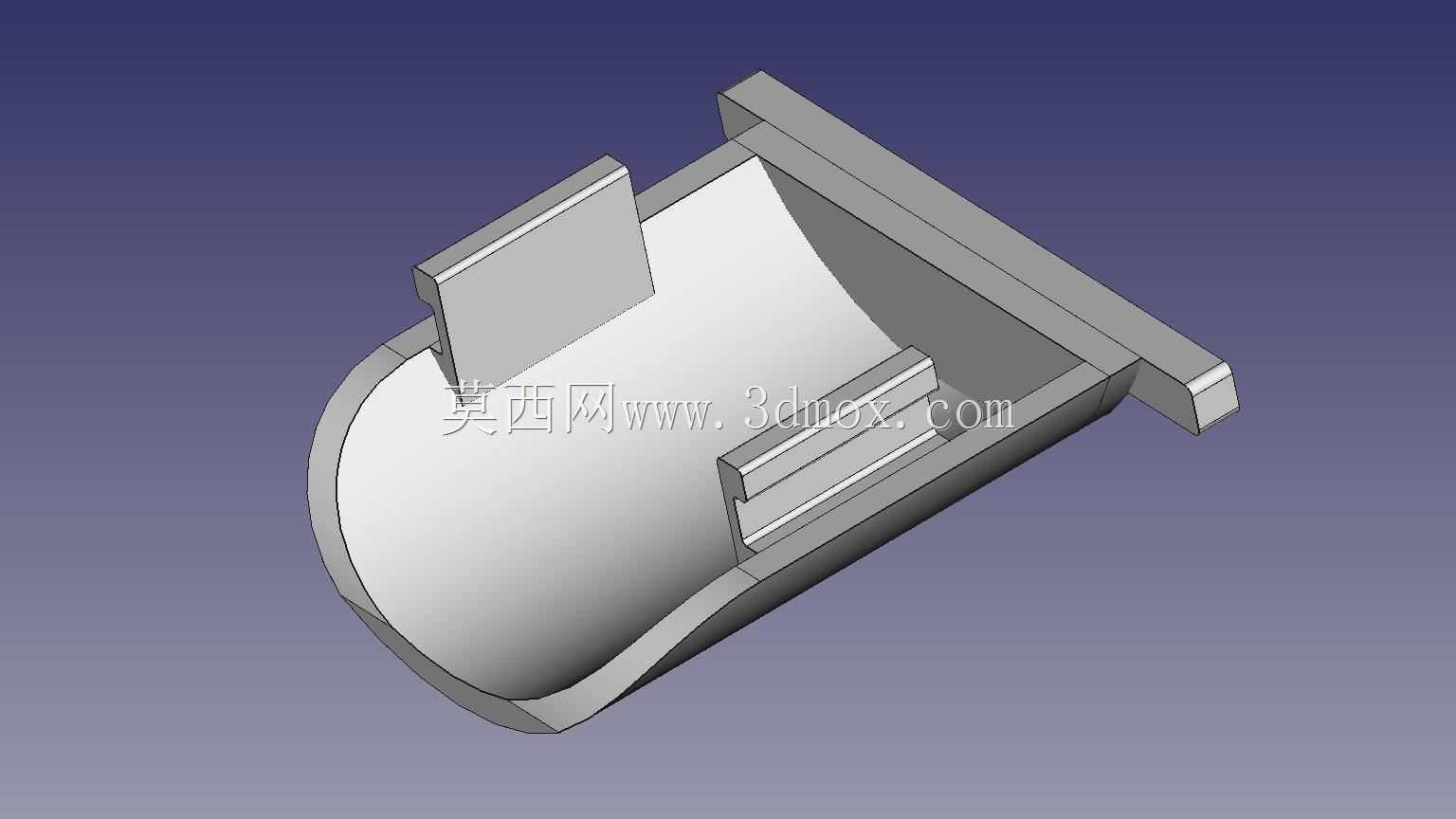

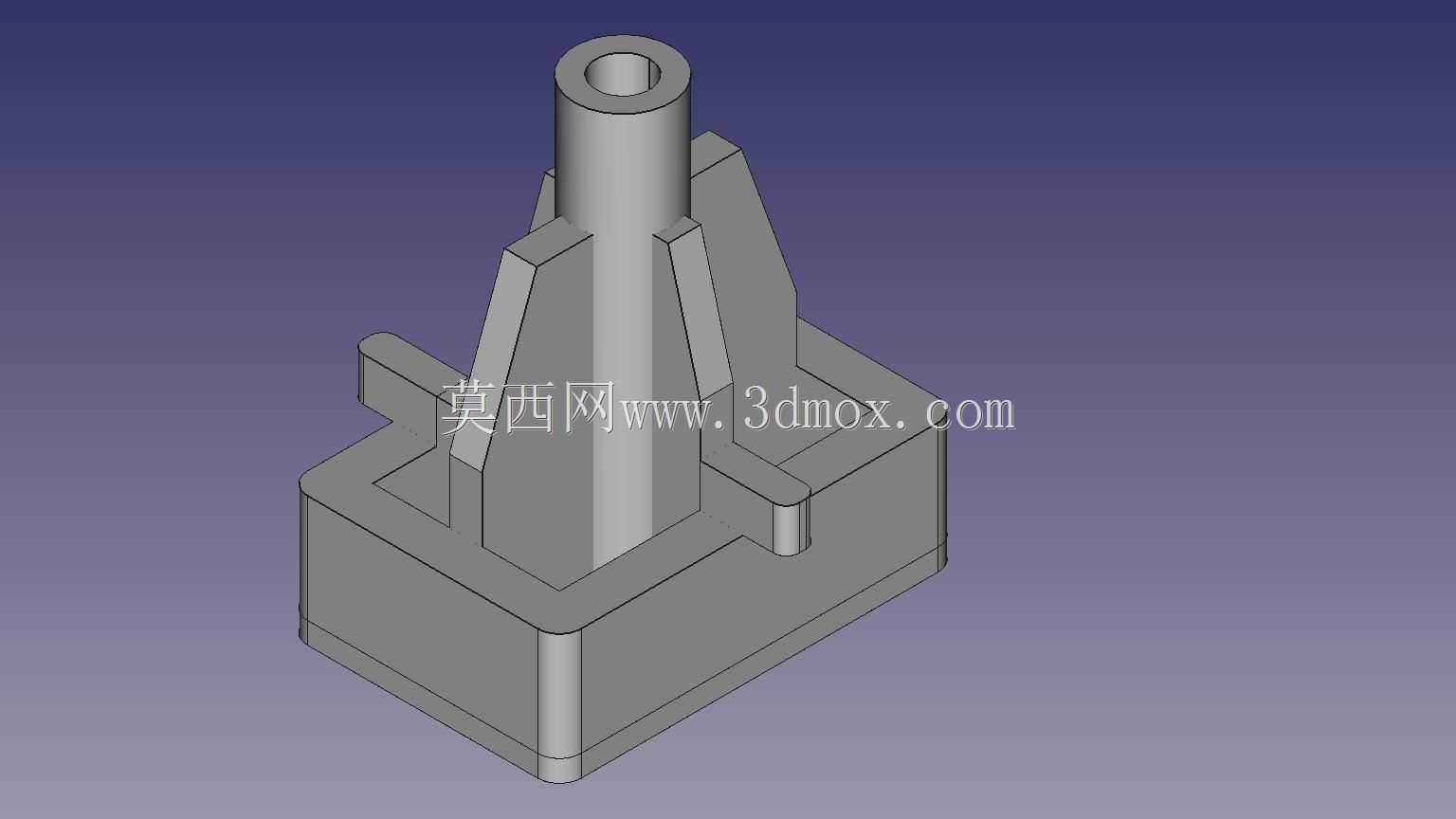

　　在家用厨房小家电的结构设计体系中，空气炸锅的内部防护支撑构件属于直接关联整机运行稳定性与使用安全性的核心非标准件，本次呈现的结构件对应3.2升容量规格的台式空气炸锅产品，主要承担发热腔体周边的部件定位、线束隔离以及结构补强作用。从实际应用场景来看，该构件安装于空气炸锅内部发热腔的侧部衔接位置，上方的中空柱体结构用于穿设温度传感器的引线以及固定温控组件的安装耳位，柱体周边设置的三道三角加强筋，并非随意布置的冗余结构，而是通过有限元受力分析后确定的最优排布——空气炸锅长期工作在180-220摄氏度的高温环境下，普通无加强的柱体结构在反复热胀冷缩的循环中容易出现根部开裂，导致温控探头移位，进而引发温控失准、局部过热的安全隐患，

　　加强筋的厚度从柱体根部的3mm逐步过渡到与底座衔接处的5mm，既保证了高温下的结构刚性，又不会因为壁厚差过大导致注塑生产时出现缩痕、内应力集中的问题。下方的方形底座采用了圆角过渡的盒型结构，底座的侧壁厚度控制在2.5mm，边缘设置的两个侧向凸耳，是用于和整机内部的塑料支架进行卡扣式装配，相比传统的螺丝固定方式，这种卡扣结构可以减少整机装配的工序步骤，同时在后期售后维修时可以实现无工具拆解，降低维护成本。底座的底部预留了0.8mm的安装间隙，用于粘贴耐高温的EVA缓冲泡棉，一方面可以吸收整机运行时风机转动产生的微幅振动，避免结构件与金属腔体之间产生共振异响，另一方面可以填补装配公差，防止长期使用后结构件出现移位。从设计思路的层面来看，

　　该构件的所有尺寸边界都严格适配3.2升容量空气炸锅的内部安装空间，整体高度控制在78mm，底座的外形尺寸为42mm见方，不会占用过多的腔体内部空间，避免影响炸篮的有效容积。中空柱体的内孔直径设置为6.2mm，刚好可以容纳带绝缘护套的传感器引线，同时柱体顶部的倒角设计可以方便装配时引线的穿入，不会割破引线的绝缘层。侧向的两个凸耳的卡扣配合量设置为0.6mm，既可以保证装配后的卡扣连接强度，不会因为运输过程中的颠簸出现松脱，又不会因为配合量过大导致装配时需要过大的按压力，造成卡扣断裂。在材料选型的适配性上，该结构件的壁厚设计完全适配耐高温PP或者PET材质的注塑工艺，所有的转角位置都设置了R0.5以上的圆角，避免注塑时出现应力集中，

　　同时也减少了模具加工时的清角工序，降低模具的制造成本。从实际使用的功能角度出发，该构件除了基础的支撑固定作用外，还承担了隔热隔离的功能，它将温控组件的引线与发热腔体的金属外壁隔开了12mm的安全距离，避免引线长期直接接触高温金属壁导致绝缘层老化脆化，延长整机的电气安全使用寿命。在结构的细节处理上，加强筋与柱体、底座的衔接位置都做了火山口减胶处理，防止对应位置的外表面出现缩印，保证后续如果需要做外观件使用时的表面质量。底座的内部设置了十字形的内加强筋，在不增加整体壁厚的前提下提升了底座的抗形变能力，即使在装配时受到较大的按压力，底座也不会出现塌陷变形。整个构件没有设置倒扣结构，模具可以采用简单的两板模结构，侧向的凸耳可以通过滑块抽芯实现，没有复杂的抽芯结构，适合大批量的注塑生产，能够有效控制单一部件的生产成本，匹配家用小家电大规模量产的成本控制要求。在安装边界的校核上，该构件的所有外轮廓尺寸都预留了足够的装配公差，与周边的炸篮导轨、风机支架、腔体外壳的最小间隙都保持在2mm以上，不会因为零部件的生产公差导致装配时出现干涉，同时也给高温下的材料膨胀预留了足够的变形空间，避免长期高温工作下出现结构挤压变形的问题。
