发那科机器人带平台组装车间作业布局

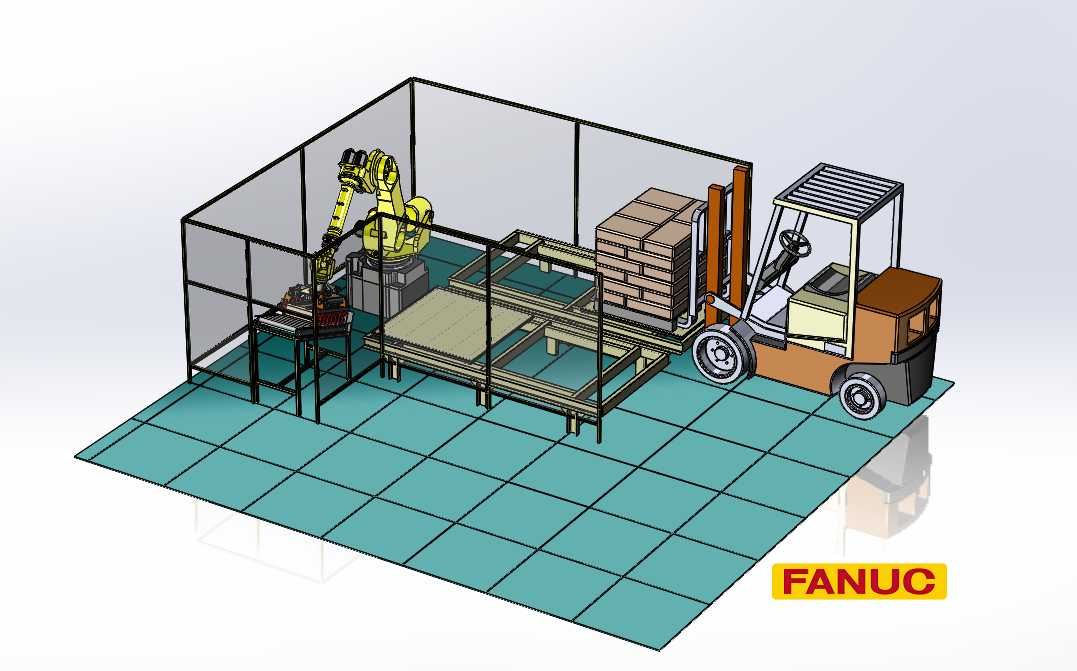

　　这套三维布局方案还原了机加工车间内发那科机器人作业单元的典型落地形态，核心围绕机器人上下料工位的空间利用做了完整的场景搭建，覆盖从物料转运到加工作业的全流程动线规划。从实际应用场景来看，这类布局常见于中小批量零件的机加工上下料、周转码垛环节，适配车间内多台加工设备的集中供料需求，解决传统人工作业时物料堆放杂乱、人员进入作业区存在安全隐患、转运路径交叉拥堵的问题。

　　整个作业单元用铝型材搭配透明亚克力板做了全围合的安全防护围栏，围栏仅在靠近叉车的一侧预留了物料进出的开口，开口位置刚好对齐平台上的托盘输送位，避免无关人员误入机器人作业半径范围，同时不影响物料的批量转运。围栏内部的作业平台采用型钢焊接框架搭配防滑钢板台面，台面高度设置在850mm，刚好匹配叉车货叉的最低起升高度，也符合人工辅助排查故障时的站立操作高度，不需要额外垫高作业。平台上预留了机器人底座的安装孔位，孔位间距匹配发那科R-2000iC系列机器人的底座安装尺寸，安装面做了20mm的下沉处理，保证机器人安装后底座上平面与平台台面齐平，避免积屑、杂物卡入底座缝隙。

　　机器人安装在平台靠近加工工位的一侧，作业半径覆盖整个平台台面以及围栏外侧的上下料点位，末端执行器预留了快换接口，可根据加工零件的类型更换夹爪、吸盘等不同工装。平台靠近围栏开口的位置设置了托盘定位架，定位架采用方管焊接成与标准欧标木托盘匹配的卡槽结构，叉车将满载零件毛坯的托盘转运到定位架位置时，不需要反复调整对位，卡槽会自动引导托盘滑入指定位置，定位精度控制在±5mm以内，满足机器人视觉抓取的定位要求，不需要额外增加视觉定位的辅助标记。

　　布局中搭配的平衡重式叉车为车间通用的1.5吨级内燃叉车，货叉长度匹配1200mm标准托盘，转弯半径预留了2400mm的通道宽度，保证叉车在作业单元外侧的通道内完成转向、对位、卸货动作时，不会碰撞围栏结构，也不会与车间内其他转运设备的动线产生交叉。平台下方预留了150mm的离地间隙，方便日常清理地面的切屑、油污，也可以布置气路、线缆的走线槽，所有线缆从平台下方穿入机器人底座的接线口，避免台面上走线被零件、托盘刮蹭破损。

　　从设计思路上，整个布局没有追求过高的自动化程度，而是结合中小机加工车间的实际生产条件，保留了叉车批量转运物料的现有物流模式，不需要额外投入自动输送线、AGV等设备，仅通过平台、围栏、定位架的结构设计，就实现了机器人作业区与人工作业区、物流通道的物理隔离，同时保证物料转运的效率。围栏的高度设置为2000mm，刚好超过机器人最大作业高度150mm，即使机器人出现误动作，零件也不会飞出围栏伤到外部人员，围栏上预留了安全门的安装位，可搭配安全门锁使用，门打开时机器人自动停止作业，满足设备安全规范的要求。

　　平台的整体尺寸控制在3600mm×4200mm，加上围栏外预留的叉车通道，整个作业单元的占地面积不超过30㎡，可以灵活布置在车间内空闲的边角区域，不需要对现有车间的整体布局做大规模调整。平台的钢结构框架做了酸洗磷化喷塑处理，适配车间内多切削液、多油污的作业环境，避免长期使用出现锈蚀变形，台面钢板厚度为8mm，可承受满载托盘加上机器人作业时的动载荷，额定承载能力达到2吨，满足大多数中小型零件加工的载荷要求。托盘定位架的位置做了可调节设计，可根据不同尺寸的托盘调整卡槽的宽度，适配不同规格的物料转运需求，不需要重新焊接改造结构。
