六轴关节型工业操作机械臂结构设计

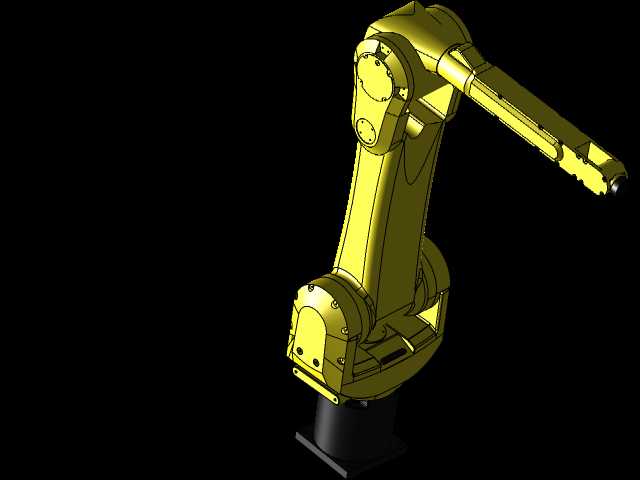

　　这款六轴关节式操作机械臂，主要面向轻工制造、电子装配、柔性物料搬运场景的末端执行搭载需求，区别于重载焊接、码垛类大负载机械臂，其设计定位聚焦中轻负载区间的高精度重复定位作业，可适配不同末端执行器完成柔性物件的拾取、移位、对位操作，在纺织辅料加工、小型零部件分拣、工位间物料转序环节有明确的应用适配性。从结构设计逻辑来看，整机采用经典六自由度串联关节布局，底座为回转支承结构，承担整机的安装固定与第一轴水平回转功能，底座安装面预留标准螺栓孔位，可直接与设备机架、地面安装基座或者移动AGV平台进行刚性连接，安装边界的孔位排布适配通用工业安装标准，无需额外制作过渡连接板即可完成现场固定。

　　腰座部分集成第一轴的传动与限位结构，内部走线采用中空过线设计，避免大角度回转时线缆拖拽磨损，同时将驱动单元内嵌于腰座腔体内部，既降低整机外部突出的结构冗余，也能对传动部件形成封闭防护，减少车间粉尘、切削液飞溅对传动副的侵蚀。大臂与小臂部分采用等强度变截面壳体结构，材质选型兼顾结构刚性与自重控制，在保证末端负载下形变量控制在精度允许范围内的前提下，尽可能降低运动部件的自重，以此提升关节驱动的响应速度，降低运动过程中的惯性冲击。三个臂部关节分别承担俯仰、回转动作，关节处采用双密封轴承支承，配合谐波减速传动结构，保证关节传动的回程间隙控制在极小范围内，满足重复定位精度的设计要求。

　　腕部结构集成三个正交布置的回转关节，可实现末端执行器的全姿态调整，腕部末端预留标准法兰接口，可快速更换夹爪、吸盘、专用操作头等不同末端工装，适配不同作业场景的需求，法兰接口的定位止口与螺栓孔位符合通用工业机械臂末端安装标准，无需定制转接件即可兼容市售主流末端执行配件。整机的管线全部采用内部走线布局，从底座进线口到腕部末端法兰的过线通道全程封闭，既避免外部管线与周边设备、工件发生刮碰，也能延长线缆、气管等辅件的使用寿命，减少日常维护的频次。关节处的密封结构采用多层迷宫密封加橡胶密封圈的组合设计，可适配普通工业车间的环境使用要求，阻挡粉尘、水汽进入关节内部损坏轴承与传动部件。从安装边界来看，整机直立安装状态下的回转半径覆盖作业区间无结构干涉，底座安装面的平面度要求、螺栓锁紧扭矩都按照通用工业设备安装规范设定，现场安装时只需保证基座固定刚性足够，即可避免高速运动时的整机振动问题。设计过程中对各关节的运动行程做了软、硬双重限位，硬限位采用机械挡块结构，防止软件限位失效时关节过转造成设备损坏，软限位可根据现场实际作业空间进行参数调整，适配不同工位的布局限制，避免机械臂运动过程中与周边护栏、设备发生碰撞。

　　在运动性能匹配上，各关节的驱动参数按照中轻负载作业的节拍要求做了匹配，可满足常规分拣、操作类作业的节拍需求，同时在关节处预留了传感器安装位，可根据使用需求加装力矩传感器、视觉定位模块等配件，拓展设备的应用场景，比如配合视觉系统完成散乱工件的拾取对位，或者配合力矩传感器完成接触式作业的力控操作。整机的结构拆分遵循模块化设计思路，底座、腰座、大臂、小臂、腕部各模块可单独拆分维护，日常检修时无需整机拆解，即可完成关节密封件、传动部件的更换，降低后期运维的难度与成本。各模块的连接定位采用止口加定位销的结构，重新装配时可保证原有的装配精度，不会因为拆解重装造成整机精度损失。从实际应用角度出发，这款机械臂的结构设计没有追求极端的参数指标，而是聚焦通用工业场景下的可靠性、易维护性与配件通用性，让设备在常规生产环境下可以长期稳定运行，同时降低用户的使用与维护成本，适配中小制造企业自动化升级的设备选型需求，可直接集成到自动化生产线、单机作业工位中，替代人工完成重复性、定位精度要求高的操作工序。
