互锁拼接式球形益智拼装结构设计

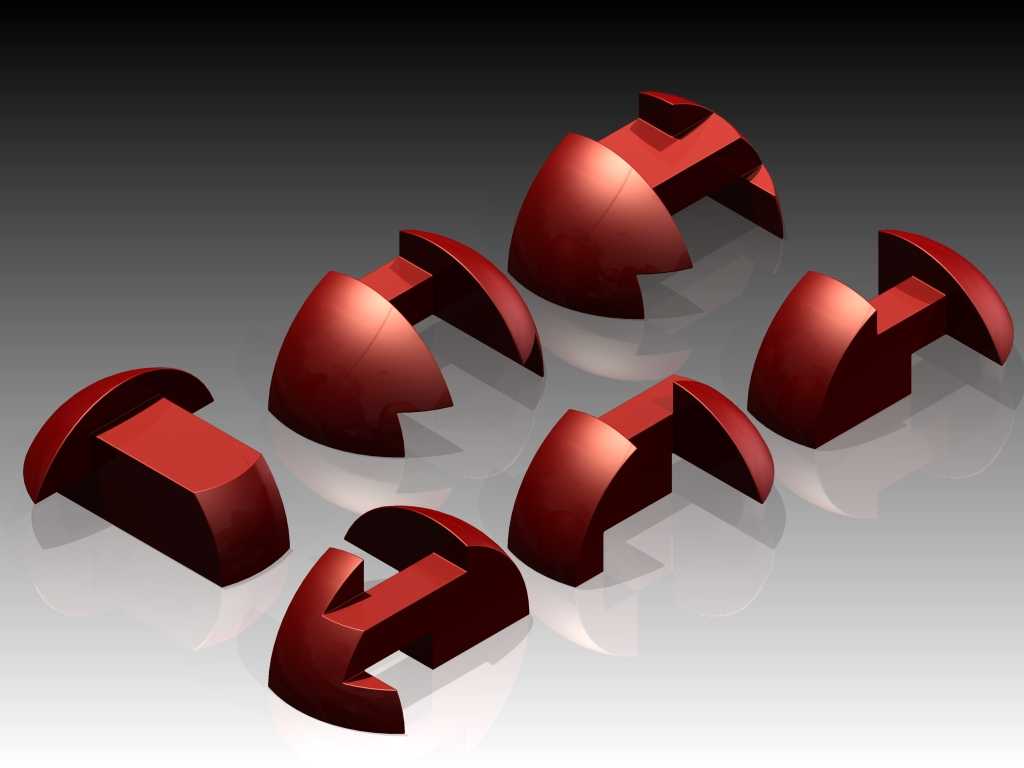

　　这款互锁拼接球形结构的设计，最初的需求落点是面向益智拼装场景的实体玩具开发，核心是通过多块曲面拼块的咬合互锁，形成完整的闭合球面，无需额外粘接或紧固件即可维持整体形态，同时支持反复拆解重组，匹配动手类益智产品的使用逻辑。从结构设计的角度看，整个球体被均匀拆分为若干块带互锁卡扣的曲面单元，每一块拼块的边缘都做了对应角度的榫卯式咬合结构，相邻拼块的卡扣轮廓完全互补，拼接时沿球面径向推入即可完成锁合，拆解时仅需按特定顺序逐块撬动卡扣即可分离，不会出现拼块卡滞或锁合失效的问题。

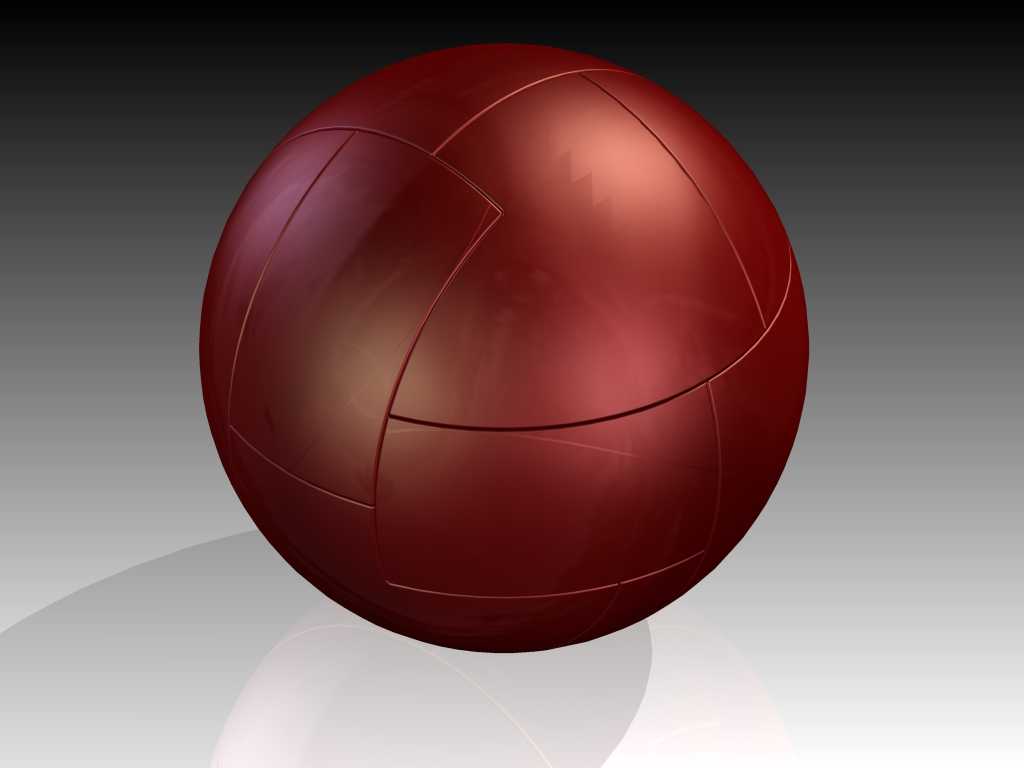

　　在曲面轮廓的处理上，每一块拼块的外表面都严格贴合标准球面的曲率，所有拼块组装完成后，外球面的轮廓度公差控制在0.1mm以内，不会出现局部凸起或凹陷的拼接缝隙，保证球体滚动时的顺畅度，不会因为拼接错位导致滚动轨迹偏移。拼块的壁厚设计统一为2mm，既保证了塑料注塑成型时的熔体流动顺畅性，避免出现缩痕或缺料问题，也能让拼块具备足够的结构强度，日常拼装把玩时不会因为轻微受力出现断裂或变形。卡扣的配合间隙设置为0.05mm，既保证拼接时的顺滑手感，不会出现过紧导致拼装费力的问题，也不会因为间隙过大导致拼合后球体松散，晃动时出现异响或拼块脱落。

　　从应用场景来看，这类拼接球除了作为益智玩具供使用者锻炼空间思维能力之外，也可以作为装饰摆件的结构原型，通过更换不同拼块的表面材质或色彩，实现不同的视觉装饰效果；部分文创产品开发中，也会基于这类互锁球形结构设计定制化的周边产品，将品牌标识或图案印制在不同拼块表面，提升产品的互动性。在设计过程中，需要重点考量每一块拼块的脱模角度，因为拼块带有双向的卡扣结构，模具设计时需要采用多滑块抽芯结构，避免出现倒扣无法脱模的问题，因此在初始建模阶段就对卡扣的拔模角度做了统一调整，所有卡扣面的拔模斜度设置为1.5度，既不影响卡扣的锁合强度，也能满足注塑生产的脱模要求。

　　整个球体的直径设计为100mm，单块拼块的最大尺寸不超过40mm，拼装完成后的整体重量控制在150g左右，握持手感适中，适合单手抓握把玩。拼块的边缘全部做了R0.5mm的圆角处理，避免尖锐边角划伤使用者，符合玩具产品的安全设计规范。在结构验证阶段，通过模拟反复拼装拆解的疲劳测试，卡扣结构在经过500次以上的拆装循环后，锁合力度的衰减率不超过10%，依然可以维持稳定的拼合效果，不会出现松脱问题。另外，所有拼块的结构都做了通用性设计，同位置的拼块可以完全互换，不会因为单个拼块的生产公差导致无法拼装，降低了生产装配的难度，也方便后续替换损坏的拼块。从建模逻辑来看，整个球体的拆分采用了球面等面积分割的思路，保证每一块拼块的大小基本一致，不会出现部分拼块过大或过小的问题，拼装时的难度梯度均匀，不会出现某一步拼装难度陡增的情况，适合不同年龄段的使用者操作。拼块内侧的加强筋采用了沿曲面径向分布的设计，既提升了拼块的抗变形能力，也不会增加过多的材料重量，同时加强筋的位置避开了卡扣的受力区域，避免注塑时因为壁厚不均导致卡扣位置出现缩痕，影响配合精度。
