紧凑型轮式滑移装载作业设备结构

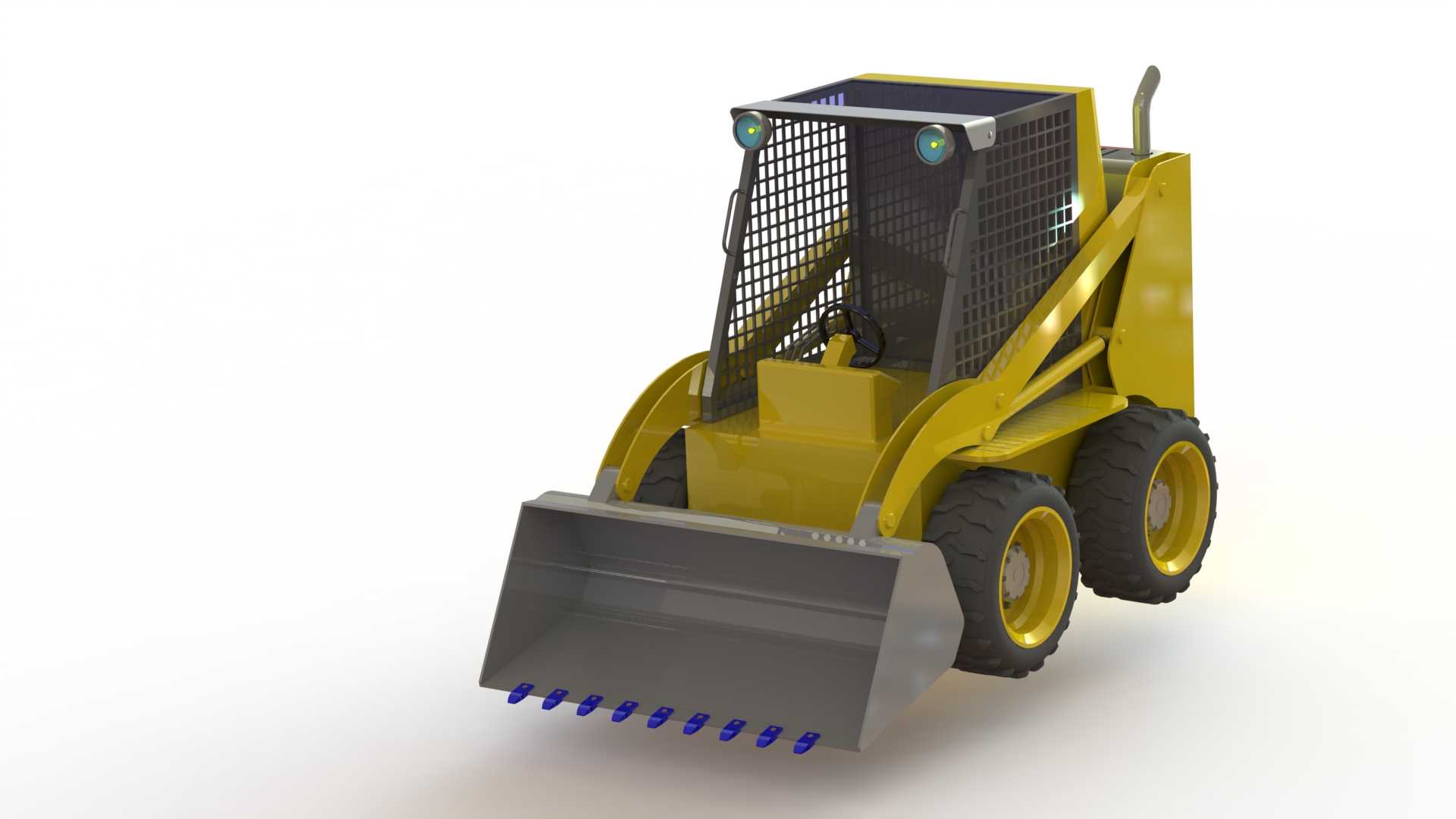

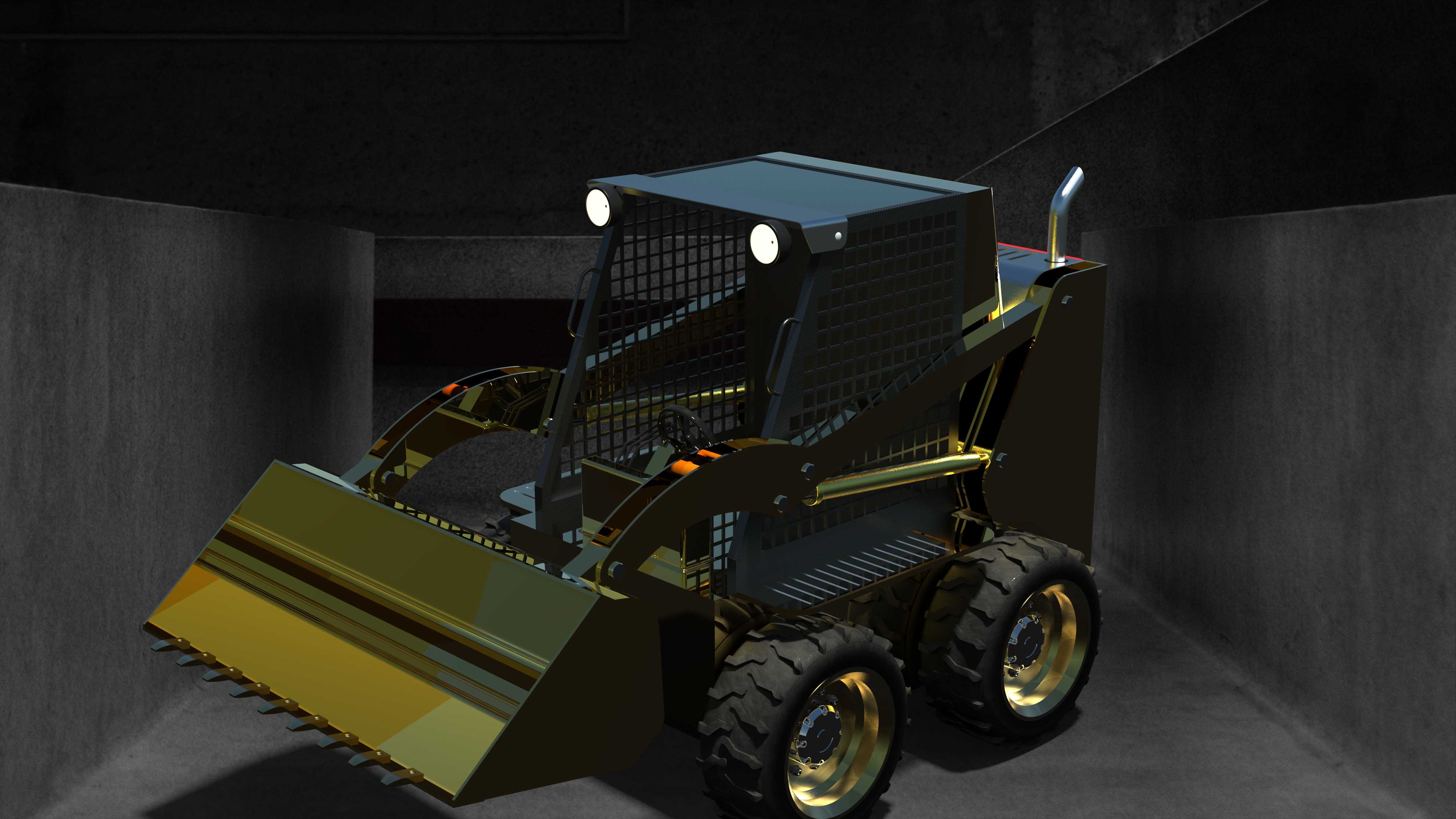

　　这款轮式滑移装载设备的三维结构，核心面向狭小空间内的散料转运、场地清整、工装快换作业场景，在厂区内部物料倒运、市政巷道维护、仓储库区堆料整理、小型土石方作业场景中适配性极强，区别于常规大中型装载设备，其转向半径控制在极小范围内，可在无需额外回转空间的前提下完成原地转向动作，适配宽度不足两米的作业通道，解决常规装载设备无法进入狭窄区域作业的痛点。从功能特性来看，整机采用轮式四轮驱动布局，左右轮组可独立实现正反转差速控制，通过两侧轮速差完成转向动作，不存在传统转向桥的大角度摆转结构，底盘框架采用一体式焊接箱型结构，承载应力分布均匀，可承受铲装作业时的偏载冲击，前部工作装置采用双动臂平行举升结构，铲斗连接端配备标准快换接口，可在不改动主体液压管路的前提下快速更换破碎锤、货叉、清扫器、抱夹等不同属具，拓展设备的作业覆盖范围。

　　设计过程中优先考虑了作业视野与结构防护的平衡，驾驶室前部设置格栅式防护网，既避免作业过程中飞溅物料冲击驾驶区域，又不会遮挡操作人员对铲斗刃口、前轮接地点的观察视线，动臂铰接点位置经过多轮迭代校核，举升过程中铲斗的收斗角度保持在合理区间，避免散料在举升过程中向后洒落，液压管路沿动臂内侧排布，外部设置防护盖板，减少作业过程中剐蹭、落料冲击造成的管路损坏。整机外形尺寸控制遵循紧凑化原则，整机宽度控制在1.2米以内，整机高度在驾驶室顶部防护架收起状态下不超过1.8米，可直接通过常规民用建筑门洞、标准集装箱箱门，适配室内拆除、楼层内作业等特殊场景的尺寸边界；安装边界方面，底盘下部的最小离地间隙预留180毫米，可通过不超过150毫米高度的路面凸起，轮距与轴距的比值控制在0.85左右，保证滑移转向时的轮胎磨损量处于合理区间，前部铲斗在收斗状态下的前伸量不超过200毫米，避免在狭窄通道转向时铲斗端部剐蹭两侧墙体或设备。

　　液压系统采用集中阀组布局，所有控制阀块均布置在底盘后部的舱体内，检修时可直接打开后部舱门完成阀件调试、滤芯更换操作，燃油箱与液压油箱分别布置在底盘左右两侧的轮拱上方位置，平衡整机前后轴荷，空载状态下前后轴荷比控制在4:6，满载铲装作业时轴荷比趋近于5:5，保证作业过程中的轮胎抓地力稳定，减少打滑概率。前部工作装置的连杆机构经过运动仿真校核，铲斗在地面放平状态下刃口与地面平行，下挖深度可达到100毫米，可完成地面浮料的彻底清理，举升到最高位置时铲斗的卸载高度达到2.2米，可直接向常规轻型货运车辆的货箱内卸料，无需额外垫高作业面。

　　轮胎采用深花纹越野工程轮胎，胎面橡胶配方兼顾耐磨性能与抗穿刺能力，适配碎石路面、硬化水泥路面、松软泥土地面等不同作业地面，轮毂采用钢制一体式结构，可承受滑移转向时的横向扭矩冲击，避免轮毂变形开裂。驾驶室内部的操作杆件采用人机工程布局，左右操作手柄分别对应两侧轮组的驱动控制与工作装置的动作控制，操作行程与反馈力度经过优化，减少长时间作业的操作疲劳，整机的维护保养点均设置在易触及位置，日常检查机油液位、液压油液位、空滤状态时无需拆解大面积护板，降低日常运维的时间成本。
