翻盖式小型搅拌混合机三维设计

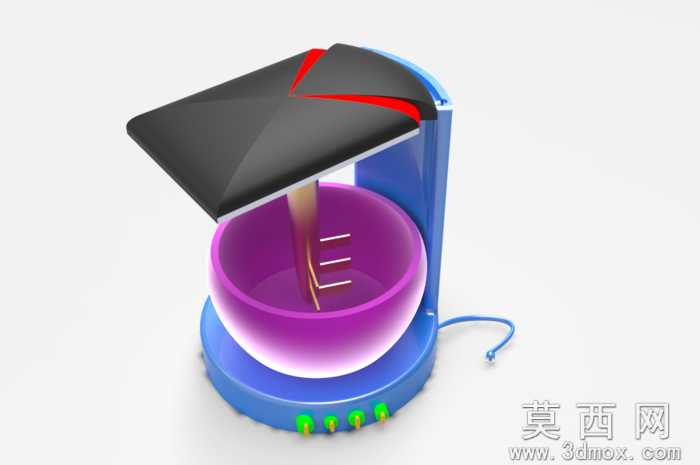

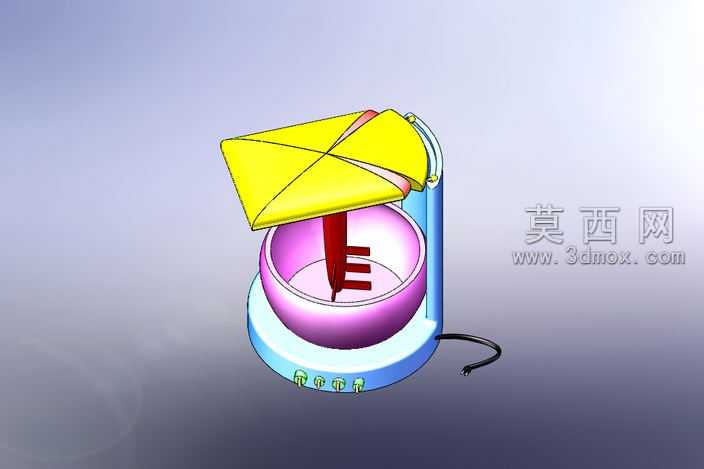

本作品为翻盖式小型搅拌混合机的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对设备的各个组成部件进行了独立建模后完成总装配，确保各部件间的配合关系符合实际生产装配的公差要求。首先进行整体结构的规划，设备主要分为上盖组件、搅拌腔体、搅拌执行件、支撑底座、供电走线结构五个核心部分，上盖采用方形翻盖式设计，建模时对盖体的曲面弧度进行了平滑处理，设置了铰接结构实现上盖的开合动作，铰接处预留了合理的转动间隙，避免开合过程中出现结构干涉。搅拌腔体采用双层渐变色彩的碗状结构设计，建模时通过旋转凸台命令生成腔体主体，对腔体边缘做了圆角过渡处理，既提升了视觉美观度，也符合实际产品的安全设计要求，避免尖锐棱角造成使用划伤。搅拌执行件采用E型搅拌桨结构，垂直安装于腔体中心位置，建模时对搅拌桨的叶片厚度、连接轴径进行了合理的尺寸设定，确保搅拌作业时的结构强度，能够带动腔体内物料完成充分混合。支撑底座采用圆形阶梯式结构，对底座的配重区域进行了结构强化设计，保证设备运行时的稳定性，底座侧面预留了电源线出线位置，走线结构做了圆弧过渡处理，避免电源线长期弯折出现破损。渲染阶段针对不同部件赋予了差异化的材质属性，上盖设置为亮黄色哑光塑料材质，添加了轻微的反射效果模拟工程塑料的质感；搅拌腔体内层设置为亮面粉色光滑材质，外层设置为渐变紫的半透明质感，模拟食品级容器的材质表现；搅拌桨设置为深红色硬质塑料材质，支撑底座设置为蓝白渐变的亮面塑料材质，电源线设置为黑色橡胶材质，通过材质的区分清晰展现设备的结构层次。设计过程中充分考虑了小型混合设备的使用场景，整体结构紧凑，翻盖式的上盖设计方便物料的投放与腔体内部的清洁，E型搅拌桨的结构能够在搅拌过程中形成多维度的物料流动，提升混合均匀度，各部件的连接结构均做了简化处理，便于后续的拆解与维护，整体建模无多余的特征线条，装配体的各运动部件均设置了合理的运动约束，可直接用于后续的运动仿真演示，验证搅拌过程的运行合理性。
