家用手动绞肉机前端锁紧端盖结构设计

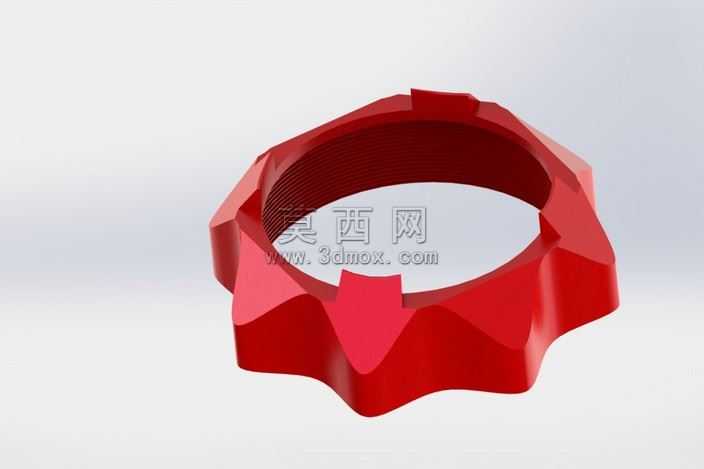

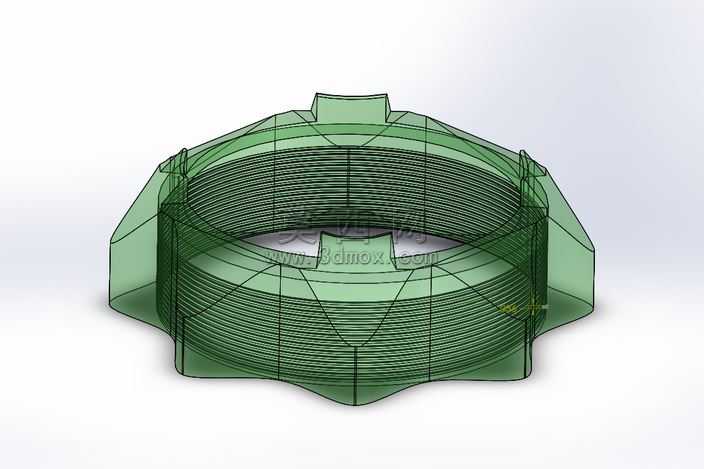

本作品为家用手动绞肉机的前端锁紧端盖零件，是创作者完成的首个机械结构设计作品，整体采用三维建模软件完成全参数化建模，建模过程中优先采用回转体特征作为基础造型，通过旋转凸台命令生成端盖的主体环形基体，基体内部设计有连续的内螺纹结构，用于和绞肉机的机头筒体实现螺纹旋合锁紧，保证绞肉作业过程中内部的绞龙组件、出肉孔板不会被食材推送的压力顶出，实现可靠的轴向定位。端盖的外轮廓没有采用常规的光滑圆环造型，而是设计了多组均匀分布的外凸防滑棱边与波浪形外缘，棱边做了圆角过渡处理，既能够提升用户手动旋紧、拆卸端盖时的摩擦力，无需借助额外工具即可完成拆装操作，也能避免尖锐棱角带来的使用划伤风险，符合家用厨具的人机工程设计要求。端盖顶部设计有对称的定位凸台结构，用于和出肉孔板的定位卡槽配合，限制孔板在绞肉过程中随绞龙发生周向转动，保证肉料能够稳定通过孔板被切割成均匀的肉粒。渲染阶段采用半透明的绿色工程塑料材质，调整了材质的透光率与折射参数，能够清晰展示端盖内部的螺纹走线、壁厚分布与加强筋结构，直观呈现内部的装配配合关系；端盖的壁厚设计保持均匀一致，避免注塑生产过程中出现缩痕、缺料等成型缺陷，外缘的防滑结构与主体采用一体化建模，无需额外装配零件，降低后续的生产装配成本。设计过程中反复核对了螺纹的螺距、配合公差，以及定位凸台的尺寸精度，确保端盖能够和绞肉机筒体、出肉孔板实现顺畅的装配配合，同时兼顾了结构强度与使用便利性，整体造型简洁实用，完全满足家用绞肉机前端锁紧固定的功能需求。
