手拉式家用多功能食材切碎料理器结构设计

　　这款手拉式食材切碎器具，核心应用场景覆盖家庭厨房日常食材处理环节，可完成大蒜、生姜、干辣椒、坚果等小体积食材的切碎作业，相比传统刀工处理，能避免食材汁液沾手、气味残留的问题，同时处理效率更高，碎料均匀度可控，适配日常烹饪备料、辅食制作等多种使用需求。

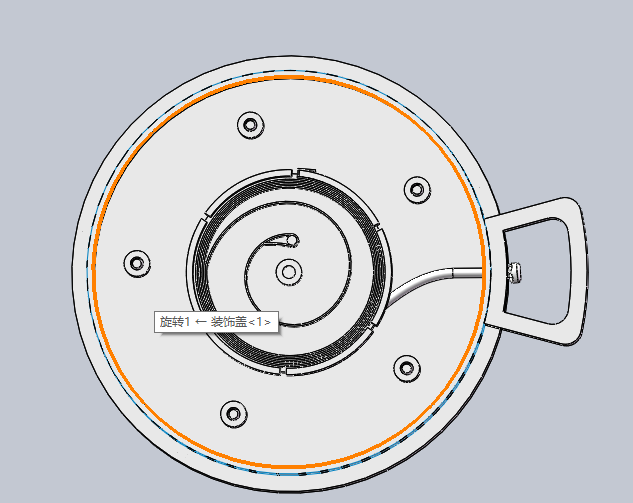

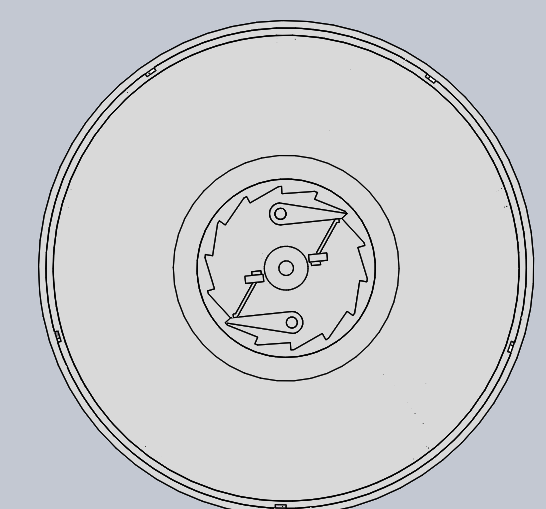

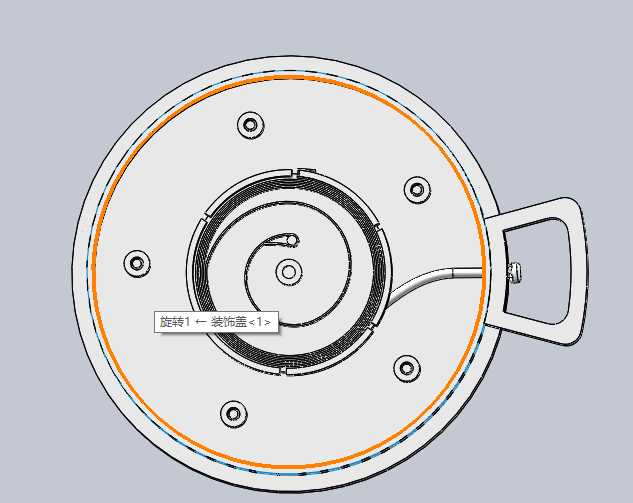

　　从功能实现逻辑来看，整套机构的动力输入完全依靠手部拉拽外露的拉绳完成，无需外接电源，使用场景不受供电条件限制，户外露营、临时备餐等场景下也可正常使用。拉绳回缩复位依靠内置的卷簧结构实现，类似卷尺的回缩原理，拉拽时卷簧蓄能，松开后卷簧释放能量带动拉绳自动回卷，为下一次拉拽动作做好准备。动力传递环节采用棘轮棘爪结构，这一结构的设计参考了自行车飞轮的单向传动逻辑，拉拽拉绳时，棘轮带动中心转轴同步旋转，转轴上固定的多层刀片随之高速转动完成食材切削；拉绳回缩过程中，棘爪滑过棘轮齿面，中心转轴不会随拉绳回卷反向转动，避免刀片反转带起食材卡滞，同时保证每次拉拽都能给刀片提供同向的旋转动力，连续拉拽即可让刀片持续高速旋转，达到理想的切碎效果。

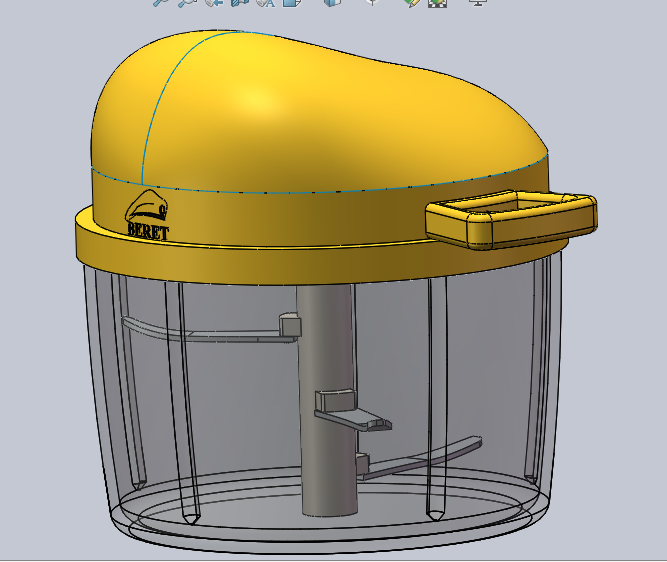

　　产品的外形设计充分考虑了手持操作的人机工程学要求，上盖部分采用类贝雷帽的弧面造型，边缘做了贴合手掌弧度的过渡处理，握持时手掌可以完全贴合盖体曲面，受力均匀，长时间操作也不会出现局部压手的问题。盖体侧边设置的拉绳引出端做了凸起的导向结构，拉绳拽出方向与手部施力方向保持一致，避免拉绳与盖体边缘摩擦造成磨损，同时也能降低拉拽过程中的阻力。杯体部分采用透明食品级材质制作，使用者可以直观观察内部食材的切碎程度，根据烹饪需求调整拉拽次数，获得颗粒度不同的碎料；杯体底部做了环形防滑结构，放置在台面操作时不会随拉拽动作发生滑移，保证操作稳定性。

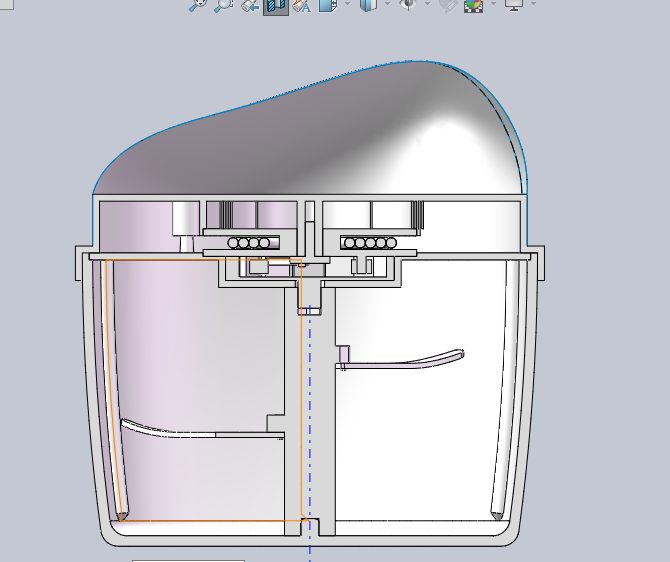

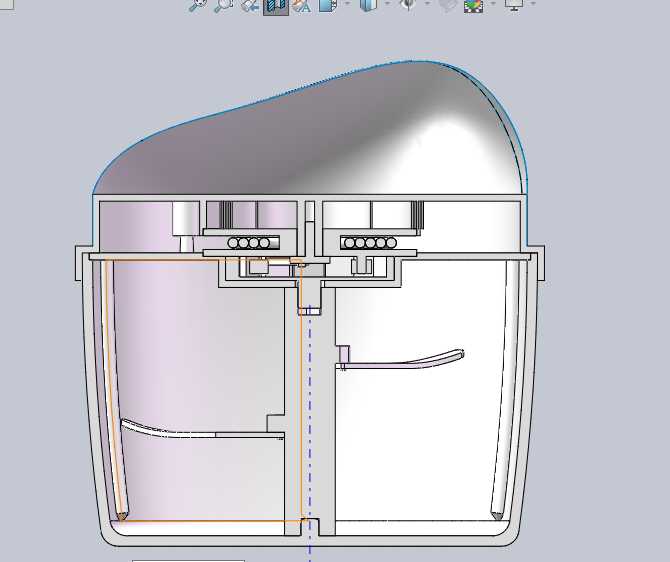

　　从结构安装边界来看，整套产品的装配逻辑采用模块化设计，上盖内部集成了卷簧、棘轮棘爪传动组件、转轴定位结构，刀片组件通过快拆结构与中心转轴连接，使用后可直接拆下刀片与杯体进行清洗，不存在清洁死角。上盖与杯体的连接采用旋扣式结构，对位后旋转一定角度即可完成锁紧，工作过程中不会因为刀片旋转的震动出现盖体脱落的问题，同时拆卸操作无需额外工具，单手即可完成开合。刀片采用多层错位布置的方式，不同高度的刀片可以覆盖杯体内不同层级的食材，避免出现底部食材无法被切削到的死角，刀片刃口做了钝化处理，既保证切削锋利度，又能降低清洗过程中划伤手部的风险。中心转轴的定位采用上下双支点结构，上端固定在上盖的轴承位，下端插入杯体底部的定位凹槽，旋转过程中转轴不会出现偏摆，有效降低工作过程中的震动与噪音，同时也能避免刀片与杯体内壁发生刮擦。

　　在实际使用过程中，单次拉拽的行程经过合理设计，不需要过大的拉伸距离即可让刀片获得足够的旋转转速，手部施力大小符合普通成年人的发力范围，老人也可轻松操作。杯体的容量设计适配家庭单次备料的需求，不会因为容量过大造成小分量食材处理时刀片空转，也不会因为容量过小无法满足多人口家庭的使用需求。整套结构没有易损的电子元件，所有传动部件都封闭在上盖内部，使用过程中不会接触到食材与水，使用寿命更长，故障率更低。
