L型铁全自动攻丝机电路引脚攻丝结构

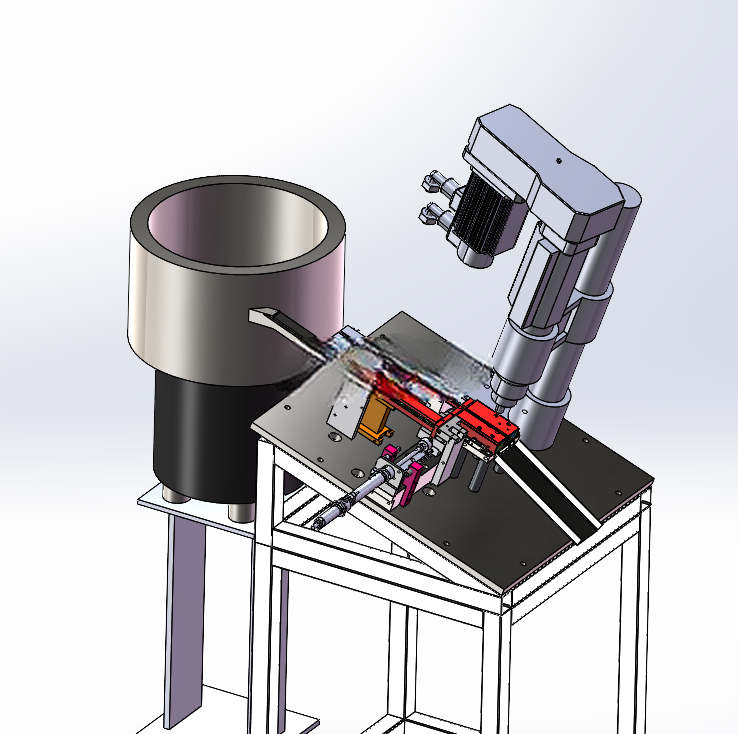

　　这套结构针对小规格L型铁类五金件的内螺纹加工场景设计，常见于电子接插件、小型五金支架的引脚螺纹工序，这类工件尺寸偏小，传统人工上下料攻丝的方式一致性差，操作工重复劳动强度高，且M4规格的细牙螺纹对攻丝进给的同轴度要求较高，手动装夹很容易出现丝锥崩断、螺纹歪牙的问题，这套全自动结构刚好解决了小工件批量攻丝的痛点。整套设备采用振动盘作为上料单元，依靠振动盘的螺旋轨道定向，能将杂乱堆放的L型铁工件按照统一姿态排序输送到待料工位，不需要人工逐个摆料，上料轨道的宽度根据L型铁的折弯边尺寸做了限位，避免工件在输送过程中出现卡滞或者翻面的情况，轨道末端设置了分料机构，每次只放行一个工件到攻丝工位，保证工序节拍的稳定性。

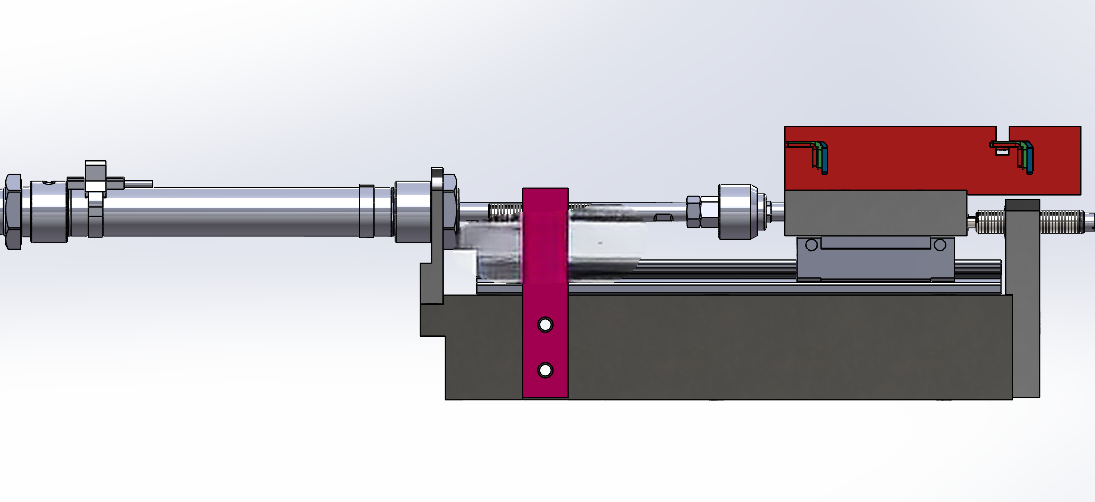

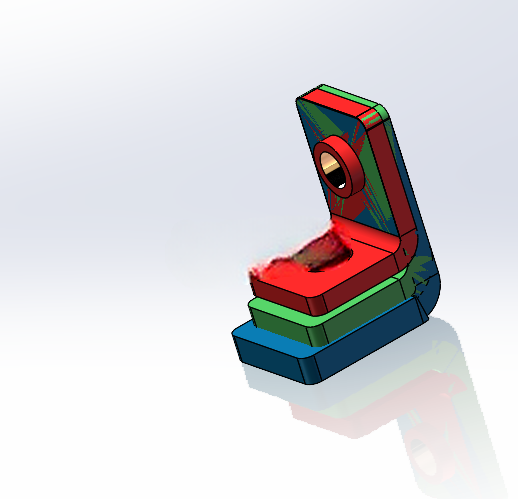

　　攻丝工位采用卧式进给布局，适配L型铁的折弯结构，工件到位后由侧边的定位块顶住折弯内角，配合气动压头将工件牢牢压紧在夹具基座上，避免攻丝过程中工件移位导致螺纹不合格。结构设计时特意用RGB三色对不同功能模块做了区分，红色部分是工件装夹与攻丝执行的核心工位，集成了丝锥夹头、进给滑台与压紧组件，绿色部分是工件输送与过渡的衔接流道，蓝色部分是设备的底座安装基准，不同颜色的分区能让调试人员快速识别各模块的功能边界，现场调试或者后期维护时不需要反复对照图纸查找部件，实际生产中如果需要调整攻丝行程或者更换夹具，能大幅缩短停机排查的时间。

　　设备的电路控制部分与电柜采用集成式侧装设计，没有额外占用设备正面的操作空间，操作按钮与显示屏都布置在电箱上方的倾斜面板上，操作人员站在设备正面就能完成参数调整、启停操作，不需要侧身或者绕到设备侧面，符合人机工程的操作要求。从安装边界来看，整套结构的底座采用整块钢板加工，底部预留了标准的地脚螺栓安装孔，可直接固定在车间的常规工作台上，不需要额外做加高或者加宽的安装基础，设备的横向宽度控制在1.2米以内，纵向深度不超过0.8米，在小型加工车间的流水线旁就能布置，不会占用过多的生产场地。

　　攻丝主轴采用伺服进给控制，可根据M4螺纹的导程匹配进给速度，攻丝过程中能实现正转进给、反转退刀的自动切换，退刀时不会刮伤已经加工好的螺纹牙型，针对三种同规格不同批次的L型铁工件，只需要更换夹具上的定位垫块，不需要重新调整整个攻丝工位的位置，换型时间能控制在10分钟以内，适配小批量多批次的生产需求。振动盘的料斗容量可满足连续2小时的生产供料，操作工只需要间隔一段时间往料斗里补料即可，不需要全程守在设备旁，一个操作工可以同时照看3到4台同类型设备，能有效降低人工成本。结构设计时没有额外做外罩钣金，所有的传动部件都布置在底座内部，既减少了不必要的材料成本，也方便日常对传动部件做润滑、紧固等维护工作，攻丝工位的上方预留了切削液喷嘴的安装位，可根据加工材质的需求添加微量润滑或者切削液喷淋，延长丝锥的使用寿命，加工完成的工件会顺着出料滑槽滑落到成品收集盒里，不会和待加工工件混料。整套结构的受力都集中在蓝色底座部分，攻丝时的反作用力会通过夹具直接传递到底座，不会导致输送轨道或者振动盘出现共振，保证长期运行的稳定性。
